請教一個有關驅動電機正反轉電路的問題。
先上圖。

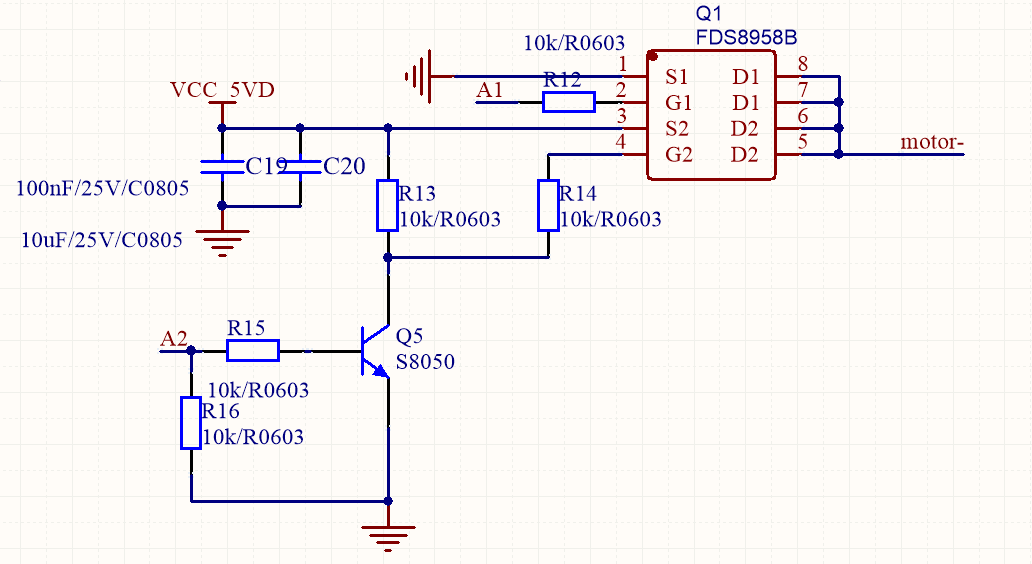

電機驅動電路

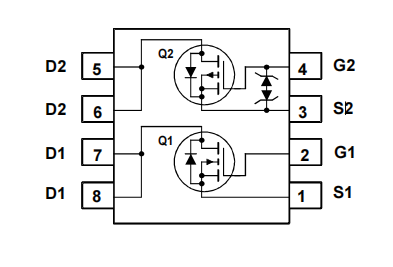

FDS8958B芯片引腳圖

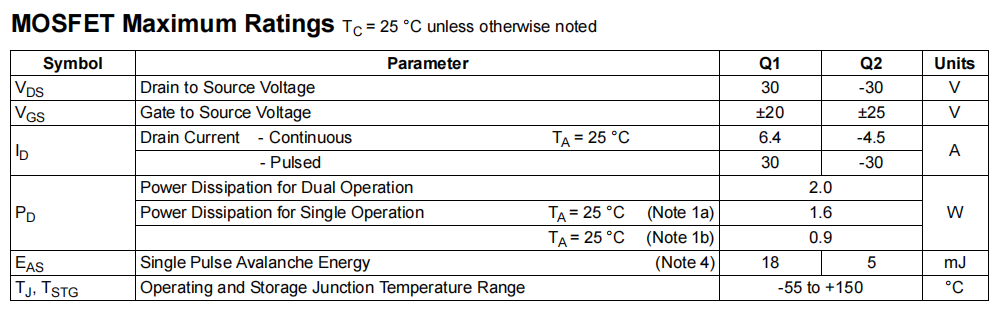

FDS8958B的GS(th)的參數
FDS8958B的其他參數
電機驅動電路，應當有兩個一摸一樣的，接電機的另一端，這里只放了一個。
問題描述：
首先A1,A2接的是32的IO口。
FDS8958B自帶了一個PMOS管和NMOS管。想通過它配合三極管來實現驅動電機正反轉的電路。
FDS8958B芯片引腳圖的 Q1那個MOS管我能理解。當G1給高電平時MOS管導通，相當于這個MOS管接的電機的引腳直接接地了。（可能理解有誤，歡迎大佬指點。）
FDS8958B芯片引腳圖的 Q2這個MOS管這里就不太理解了，它的GS(th)是-1~-3。也就是說柵極電壓要比源極低1到3v才能導通？
那我這個電路電路圖中
當A2給低電平時，三極管Q5截止。GS(th)=0V?
當A2給高點平時，三極管Q5導通，GS(th)=-5V? 但是因?yàn)镚S(th)的最大電壓是-3V，所以會燒芯片嗎。
或者是我對GS(th)的理解有問題（或者其它基礎概念理解有問題），導致了我上面的推論有問題。
求大佬指點我上述的推論和概念是否有問題。
