STM32F103ZE單片機芯片,IIC驅動oled顯示圖片代碼

[復制鏈接]
ID:1042277 發表于 2022-9-15 18:15 | 顯示全部樓層 |閱讀模式
程序代碼在附件中，取模軟件來自正點原子免費學習資料，本人接觸這行不久代碼有不足之處可以自行探索修改。因?yàn)槲沂钦罩c(diǎn)原子學習的，所以工程文件也是照著正點原子弄的，制作比較簡單適合新手學習。

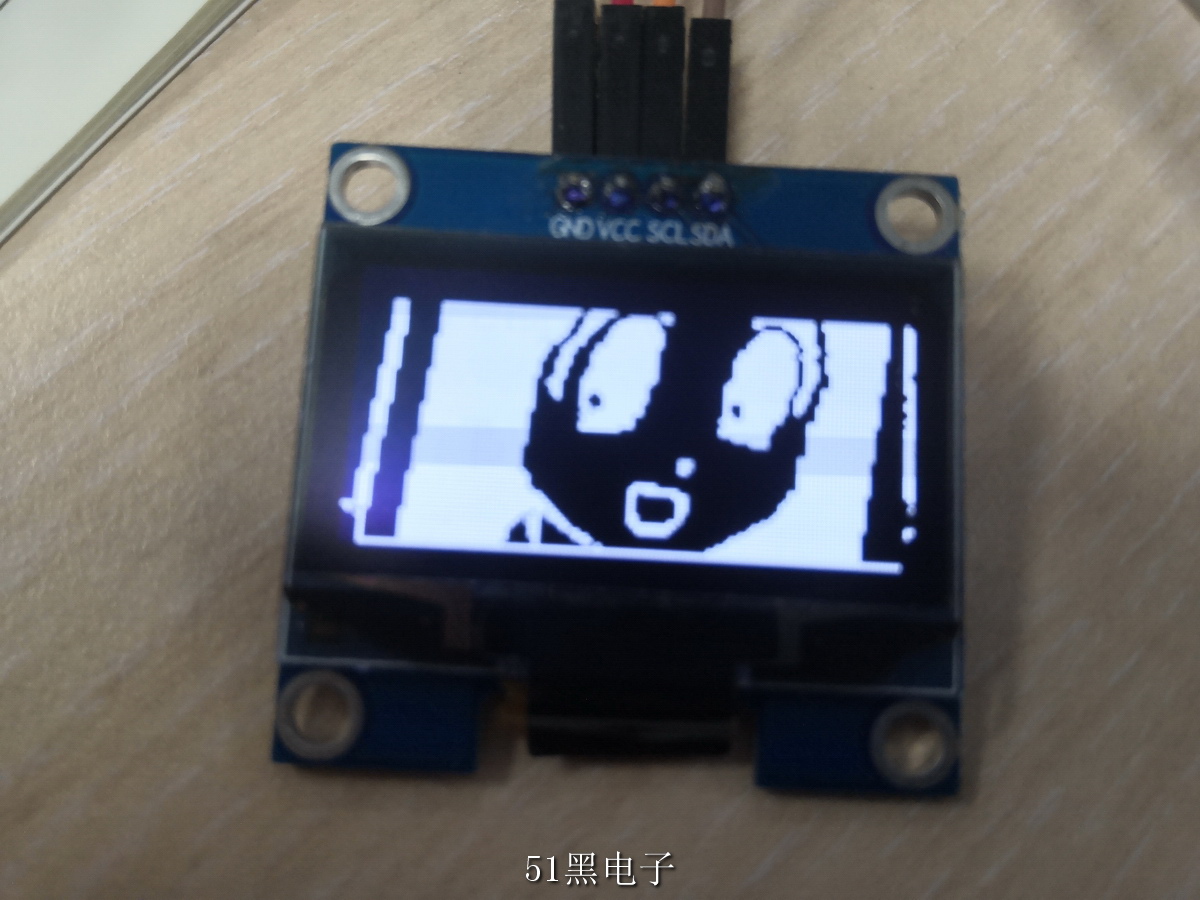

運行結果如下圖

最終結果

最終結果

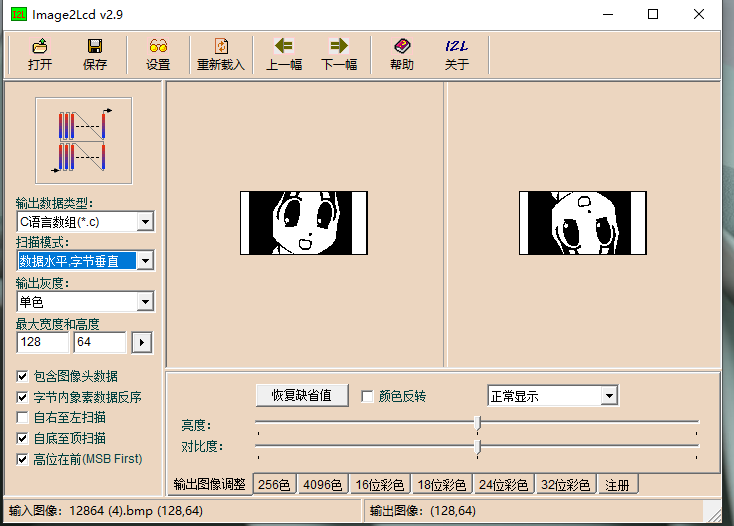

取模設置如圖：

取模

取模

圖片取模軟件是Image2Lcd 2.9,請百度自行獲取

STM32單片機源程序如下:
  1. #include "oled.h"
  2. #include "stdlib.h"
  3. #include "delay.h"
  4. #include "1.h"

  6. u8 OLED_GRAM[128][8];
  7. /*引腳初始化*/
  8. void OLED_I2C_Init(void)
  9. {
  10.         GPIO_InitTypeDef GPIO_InitStruct;
  11.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
  12.

  14.         GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
  15.         GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  16.         GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
  17.         GPIO_Init(GPIOB, &GPIO_InitStruct);
  18.         GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
  19.         GPIO_Init(GPIOB, &GPIO_InitStruct);
  20.
  21.         OLED_W_SCL(1);
  22.         OLED_W_SDA(1);
  23. }

  25. /**
  26.   * @brief  I2C開始
  27.   * @param  無
  28.   * @retval 無
  29.   */
  30. void OLED_I2C_Start(void)
  31. {
  32.         OLED_W_SDA(1);
  33.         OLED_W_SCL(1);
  34.         OLED_W_SDA(0);
  35.         OLED_W_SCL(0);
  36. }

  38. /**
  39.   * @brief  I2C停止
  40.   * @param  無
  41.   * @retval 無
  42.   */
  43. void OLED_I2C_Stop(void)
  44. {
  45.         OLED_W_SDA(0);
  46.         OLED_W_SCL(1);
  47.         OLED_W_SDA(1);
  48. }

  50. /**
  51.   * @brief  I2C發送一個字節
  52.   * @param  Byte 要發送的一個字節
  53.   * @retval 無
  54.   */
  55. void OLED_I2C_SendByte(uint8_t Byte)
  56. {
  57.         uint8_t i;
  58.         for (i = 0; i < 8; i++)
  59.         {
  60.                 OLED_W_SDA(Byte & (0x80 >> i));
  61.                 OLED_W_SCL(1);
  62.                 OLED_W_SCL(0);
  63.         }
  64.         OLED_W_SCL(1);        //額外的一個時鐘，不處理應答信號
  65.         OLED_W_SCL(0);
  66. }

  68. /**
  69.   * @brief  OLED寫命令
  70.   * @param  Command 要寫入的命令
  71.   * @retval 無
  72.   */
  73. void OLED_WriteCommand(uint8_t Command)
  74. {
  75.         OLED_I2C_Start();
  76.         OLED_I2C_SendByte(0x78);                //從機地址
  77.         OLED_I2C_SendByte(0x00);                //寫命令
  78.         OLED_I2C_SendByte(Command);
  79.         OLED_I2C_Stop();
  80. }

  82. /**
  83.   * @brief  OLED寫數據
  84.   * @param  Data 要寫入的數據
  85.   * @retval 無
  86.   */
  87. void OLED_WriteData(uint8_t Data)
  88. {
  89.         OLED_I2C_Start();
  90.         OLED_I2C_SendByte(0x78);                //從機地址
  91.         OLED_I2C_SendByte(0x40);                //寫數據
  92.         OLED_I2C_SendByte(Data);
  93.         OLED_I2C_Stop();
  94. }

  96. //更新顯存到OLED
  97. void OLED_Refresh_Gram(void)
  98. {
  99.         u8 i,n;
  100.         for(i=0;i<8;i++)
  101.         {
  102.                         OLED_WriteCommand(0xB0+i);                                        //設置Y位置
  103.                         OLED_WriteCommand(0x10);        //設置X位置高4位
  104.                         OLED_WriteCommand(0x00);                        //設置X位置低4位
  105.                 for(n=0;n<128;n++)
  106.                 {
  107.                         OLED_WriteData(OLED_GRAM[n][i]);
  108.                 }
  109.         }
  110. }

  112. //畫點
  113. //x:0~127
  114. //y:0~63
  115. //t:1 填充 0,清空
  116. void OLED_DrawPoint(u8 x,u8 y,u8 t)
  117. {
  118.         u8 pos,bx,temp=0;
  119.         if(x>127||y>63)
  120.         {
  121.                 return;//超出范圍了.
  122.         }
  123.         pos=7-y/8;
  124.         bx=y%8;
  125.         temp=1<<(7-bx);
  126.         if(t)
  127.         {
  128.                 OLED_GRAM[x][pos]|=temp;
  129.         }
  130.         else OLED_GRAM[x][pos]&=~temp;
  131. }

  133. //m^n函數
  134. u32 mypow(u8 m,u8 n)
  135. {
  136.         u32 result=1;
  137.         while(n--)result*=m;
  138.         return result;
  139. }



  143. //清屏函數,清完屏,整個屏幕是黑色的!和沒點亮一樣!!!
  144. void OLED_Clear(void)
  145. {
  146.         u8 i,n;
  147.         for(i=0;i<8;i++)
  148.         {
  149.                 for(n=0;n<128;n++)
  150.                 {
  151.                         OLED_GRAM[n][i]=0X00;
  152.                 }
  153.         }
  154.         OLED_Refresh_Gram();//更新顯示
  155. }

  157. /**
  158.   * @brief  OLED設置光標位置
  159.   * @param  Y 以左上角為原點，向下方向的坐標，范圍：0~7
  160.   * @param  X 以左上角為原點，向右方向的坐標，范圍：0~127
  161.   * @retval 無
  162.   */
  163. void OLED_SetCursor(uint8_t Y, uint8_t X)
  164. {
  165.         OLED_WriteCommand(0xB0 | Y);                                        //設置Y位置
  166.         OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4));        //設置X位置低4位
  167.         OLED_WriteCommand(0x00 | (X & 0x0F));                        //設置X位置高4位
  168. }

  170. /***********功能描述：顯示顯示BMP圖片128×64起始點坐標(x,y),x的范圍0～127，y為頁的范圍0～7*****************/
  171. void OLED_DrawBMP(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1,unsigned char PI[])
  172. {
  173. unsigned int j=0;
  174. unsigned char x,y;
  175.
  176. // if(y1%8==0) y=y1/8;
  177. // else y=y1/8+1;
  178.         for(y=y0;y<y1;y++)
  179.         {
  180.                 OLED_SetCursor(y,x0);  //第一個設置y,第二個設置x//設置光標位置左上角(0,0) 往下0-7 ， 往右0-127
  181.     for(x=x0;x<x1;x++)
  182.             {
  183.                     OLED_WriteData(PI[j++]);                    //寫數據
  184.             }
  185.         }
  186. }

  188. void OLED_BMP(void)
  189. {
  190.                  OLED_Clear();
  191.                  OLED_DrawBMP(0,0,127,0,(unsigned char *)gImage_1);
  192.                  OLED_DrawBMP(0,0,127,1,(unsigned char *)gImage_1);
  193.                  OLED_DrawBMP(0,0,127,2,(unsigned char *)gImage_1);
  194.                  OLED_DrawBMP(0,0,127,3,(unsigned char *)gImage_1);
  195.                  OLED_DrawBMP(0,0,127,4,(unsigned char *)gImage_1);
  196.                  OLED_DrawBMP(0,0,127,5,(unsigned char *)gImage_1);
  197.                  OLED_DrawBMP(0,0,127,6,(unsigned char *)gImage_1);
  198.                  OLED_DrawBMP(0,0,127,7,(unsigned char *)gImage_1);
  199. }


  202. /**
  203.   * @brief  OLED初始化
  204.   * @param  無
  205.   * @retval 無
  206.   */
  207. void OLED_Init(void)
  208. {
  209.         uint32_t i, j;
  210.
  211.         for (i = 0; i < 1000; i++)                        //上電延時
  212.         {
  213.                 for (j = 0; j < 1000; j++);
  214.         }
  215.
  216.         OLED_I2C_Init();                        //端口初始化
  217.
  218.         OLED_WriteCommand(0xAE);        //關閉顯示
  219.
  220.         OLED_WriteCommand(0xD5);        //設置顯示時鐘分頻比/振蕩器頻率
  221.         OLED_WriteCommand(0x80);
  222.
  223.         OLED_WriteCommand(0xA8);        //設置多路復用率
  224.         OLED_WriteCommand(0x3F);
  225.
  226.         OLED_WriteCommand(0xD3);        //設置顯示偏移
  227.         OLED_WriteCommand(0x00);
  228.
  229.         OLED_WriteCommand(0x40);        //設置顯示開始行
  230.
  231.         OLED_WriteCommand(0xA1);        //設置左右方向，0xA1正常 0xA0左右反置
  232.
  233.         OLED_WriteCommand(0xC0);        //設置上下方向，0xC8正常 0xC0上下反置

  235.         OLED_WriteCommand(0xDA);        //設置COM引腳硬件配置
  236.         OLED_WriteCommand(0x12);
  237.
  238.         OLED_WriteCommand(0x81);        //設置對比度控制
  239.         OLED_WriteCommand(0xCF);

  241.         OLED_WriteCommand(0xD9);        //設置預充電周期
  242.         OLED_WriteCommand(0xF1);

  244.         OLED_WriteCommand(0xDB);        //設置VCOMH取消選擇級別
  245.         OLED_WriteCommand(0x30);

  247.         OLED_WriteCommand(0xA4);        //設置整個顯示打開/關閉

  249.         OLED_WriteCommand(0xA6);        //設置正常/倒轉顯示

  251.         OLED_WriteCommand(0x8D);        //設置充電泵
  252.         OLED_WriteCommand(0x14);

  254.         OLED_WriteCommand(0xAF);        //開啟顯示
  255.
  256.         OLED_Clear();                                //OLED清屏
  257. }
復制代碼

Keil代碼下載: Keil代碼和圖片.7z (205.79 KB, 下載次數: 45)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:1044904 發表于 2022-10-9 22:09 | 顯示全部樓層
確實是高質量的總結
回復

使用道具 舉報

ID:1042277 發表于 2022-10-8 15:36 | 顯示全部樓層
取模取反了，圖片黑白顛倒了，自己弄的時候調一下
回復

使用道具 舉報

ID:1042277 發表于 2022-10-8 15:41 | 顯示全部樓層
真的裂開，我想看看我自己放的啥，忘了下自己的東西也扣幣，連下了兩次扣了十個幣。裂開裂開
回復

使用道具 舉報

ID:852577 發表于 2022-10-31 20:02 | 顯示全部樓層
2906452929 發表于 2022-10-8 15:36
取模取反了，圖片黑白顛倒了，自己弄的時候調一下

技術小吳6666666
