關于波形上的毛毛刺是怎么出現的?如何消除

ID:310808 · 發表于 2022-9-22 15:45

在圖片上可以看到有很多毛毛刺出現 ，不知道為什么。各路高手看到的給些建議
電路是單片機+5v電源+12v電源+DAC芯片通過程序輸出三角波形在波形上和低電平上都有這些毛毛刺

ID:883242 · 發表于 2022-9-22 18:42

數字電路的干擾，電源退耦沒做好。

ID:1045593 · 發表于 2022-9-22 21:14

有其他信號的干擾，加個濾波器

ID:476215 · 發表于 2022-9-22 22:42

加小電容，慢慢試能優化；優化線路也可以的

ID:310808 · 發表于 2022-9-23 07:25

非常感謝各位的指點 按照指點試試

ID:285863 · 發表于 2022-9-23 10:31

示波器高級看見的細節比較多。

ID:123289 · 發表于 2022-9-24 10:29

很簡單：
1、開電源，但不讓CPU工作，看看波形如何。
2、不開電源看看波形如何。
這樣就知道……

ID:401564 · 發表于 2022-9-24 23:06

先看一下是不是你程序的問題,很多時候是程序的問題
先寫一段代碼,一直輸出1.50V或者其它的某個恒定電壓,不要其它的任何操作,只輸出一個電壓
再用示波器看一下,是不是正常的
如果還是有干擾,那就看一下電源和數字電路的干擾方面的

ID:1042173 · 發表于 2022-9-25 07:53

這示波器，多少？

ID:712493 · 發表于 2022-9-25 09:18

電源問題可能性較大特別是不好的開關電源

ID:401564 · 發表于 2022-9-25 16:52

QQQQ987 發表于 2022-9-25 07:53
這示波器，多少？

很便宜的,二手兩萬就能到手了

ID:111875 · 發表于 2022-9-25 22:10

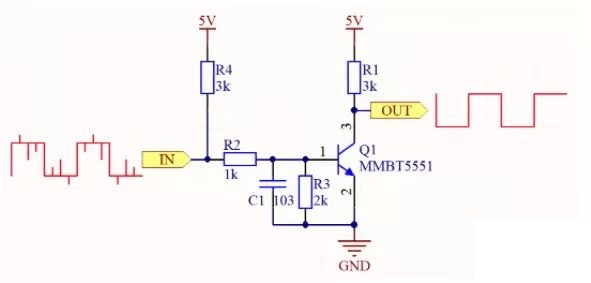

可以加個三極管，利用三極管自身的響應速度達到高質量濾波

ID:111875 · 發表于 2022-9-25 22:12

三極管濾波電路

ID:45879 · 發表于 2022-9-26 10:50

1.查一下你的電源
2.改用電池供電（進行電路調試和優化）

ID:310808 · 發表于 2022-9-29 09:28

非常感謝大家的支持這幾天練習科三昨天考完試。看到大家給的建議很開心，這個示波器2萬二手的，單獨測量12v和5v電源文波沒有問題，切斷12電源，只有5v供電 dac輸出波形沒有毛刺；12v供電的功率放大器鏈接進電路，就出現毛刺了。
