基于51單片機的ADC0809數字電壓表Proteus仿真程序

ID:678203 · 發表于 2022-9-26 14:31

說明按鍵按下去進入單路電壓采集模式(及電壓表模式) 按鍵彈起來就是8路電壓輪流采集模式

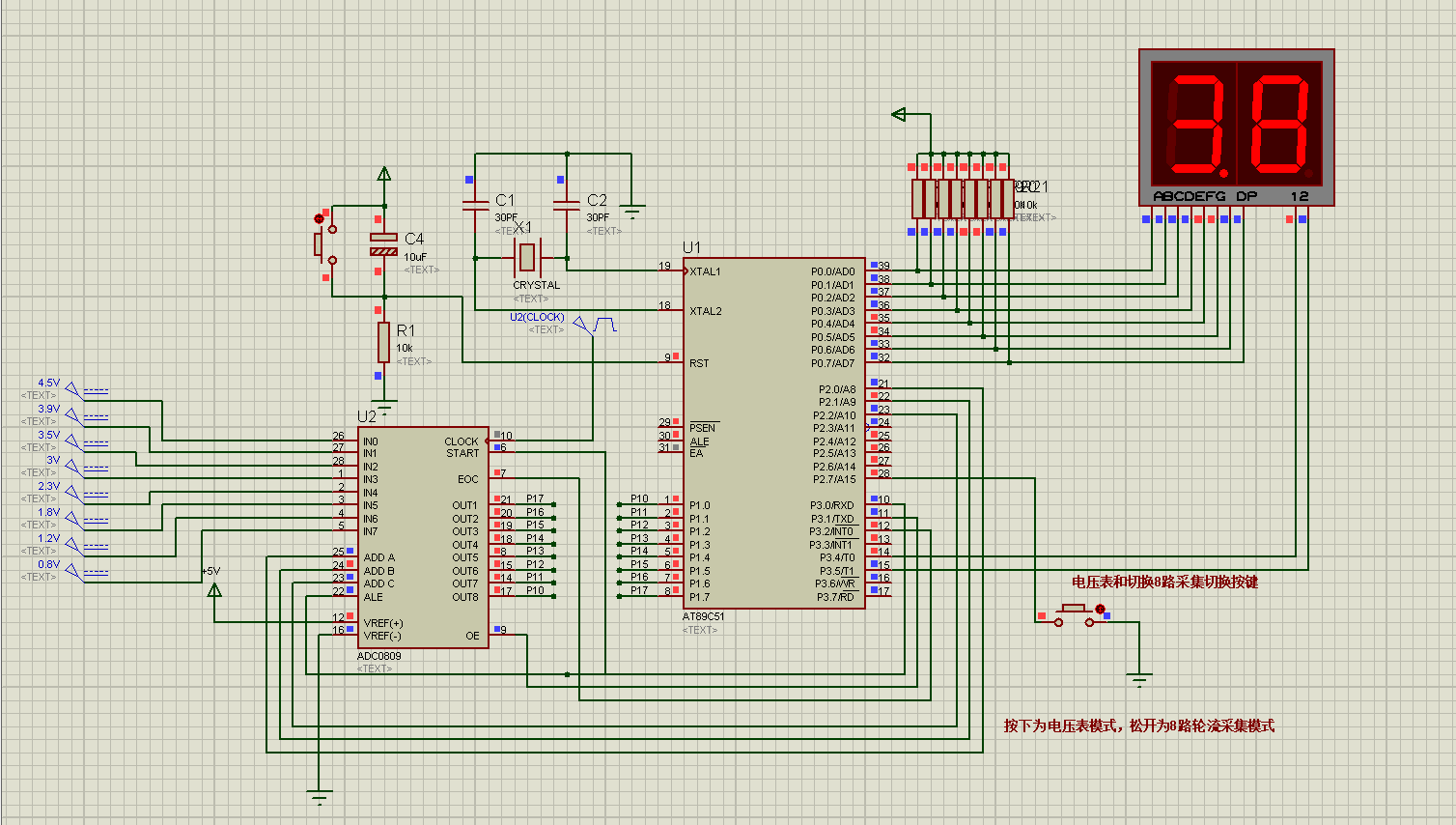

基于51單片機的ADC0809 4路數字電壓表下面是仿真圖

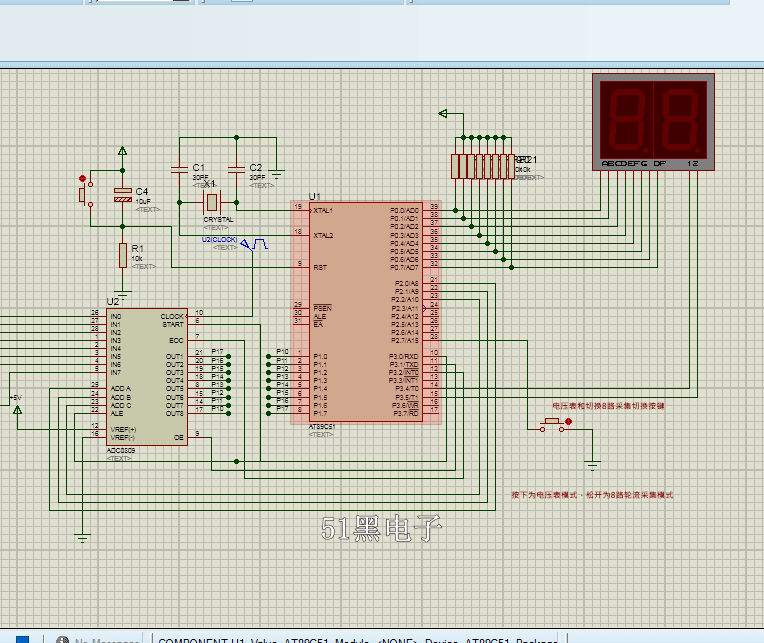

仿真圖

以下代碼已經測試過

單片機代碼：
#include <reg52.h>          //頭文件
#define uchar unsigned char          //宏定義無符號字符型
#define uint  unsigned  int          //宏定義無符號整型
code uchar seg7code[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //顯示段碼數碼管字跟
sbit ST=P3^0; //A/D啟動轉換信號
sbit OE=P3^1; //數據輸出允許信號
sbit EOC=P3^2;  //A/D轉換結束信號
sbit CLK=P3^3;  //時鐘脈沖
sbit KEY=P2^7;
uint z,x,AD0809, date;       //定義數據類型
/******************************************************************
延時函數
******************************************************************/
void delay(uchar t)
{
  uchar i,j;
for(i=0;i<t;i++)
{
         for(j=13;j>0;j--);
      { ;
      }
}
}
/**********************************************************************
            數碼管動態掃描
*********************************************************************/
void xianshi() //顯示函數
{
uint z,x;
z=date%100/10;                      //求千位
x=date%10;                //求百位
P3&=0x0f;
      P0=seg7code[z]&0x7f;
      P3|=0X10;
      delay(80);

      P3&=0X0f;
P0=seg7code[x];
      P3|=0X20;
      //delay(80);
  }
unsigned char  GetVoltage(unsigned char  ch)
{
  float temp;
  unsigned char value=0;
  P2=0xf0;
  P2|=ch;
  delay(1);
  ST=0;                               //使采集信號為低
  delay(1);
  ST=1;                               //開始數據轉換
  delay(1);
  ST=0;                               //停止數據轉換
  delay(1);
  while(!EOC);             //等待數據轉換完畢
  OE=1;                               //允許數據輸出信號
  delay(1);
  AD0809=P1;                   //讀取數據
  OE=0;                               //關閉數據輸出允許信號
  temp=AD0809;
  temp=temp*19.531f;  //計算出電壓值(19.531=5000mv除以AD的位數值256=5000/256)
  value=temp/100;//為了方便顯示進行縮小轉換成整形比如實際電壓1.5V 1500mv/100=15 15在的十位顯示的時候作為電壓的整數位個位作為小數位
  return value;
}
void Timer0Init(void)             //20毫秒@12.000MHz
{
      TMOD &= 0xF0;             //設置定時器模式
      TL0 = 0xE0;             //設置定時初值
      TH0 = 0xB1;             //設置定時初值
      TF0 = 0;             //清除TF0標志
      TR0 = 1;             //定時器0開始計時
  ET0=1;
  EA=1;
}
/*************************************************************************
                              主函數
**************************************************************************/
  unsigned char count=0;
void main()
{
  KEY=1;
  Timer0Init();
  while(1)                         //無限循環
  {
if(KEY==0)
{
   date=GetVoltage(0);             //數碼管顯示的數據值，其中20為采集數據的毫安值
}
else
{
   date=GetVoltage(count);//采集第count路AD值

}
xianshi();                      //數碼管顯示函數
  }
}
unsigned char delay1=0;
void timer0( ) interrupt 1 //定時器0 10ms定時
{

      TL0 = 0xE0;             //設置定時初值
      TH0 = 0xB1;             //設置定時初值
  delay1++;
  if(delay1>20)
  {//AD切換顯示的定時時間到
delay1=0;//中斷計數清零
count++;//路數變量自加
   if(count>7)//路數變量大于7
      count=0;//清零
  }
}

Keil代碼與Proteus仿真下載:

仿真代碼.7z (899.14 KB, 下載次數: 72)
