最近喜歡上了寶工的大臉造型萬用表,就收了幾個配件機修來玩,就給我遇到怪事了。

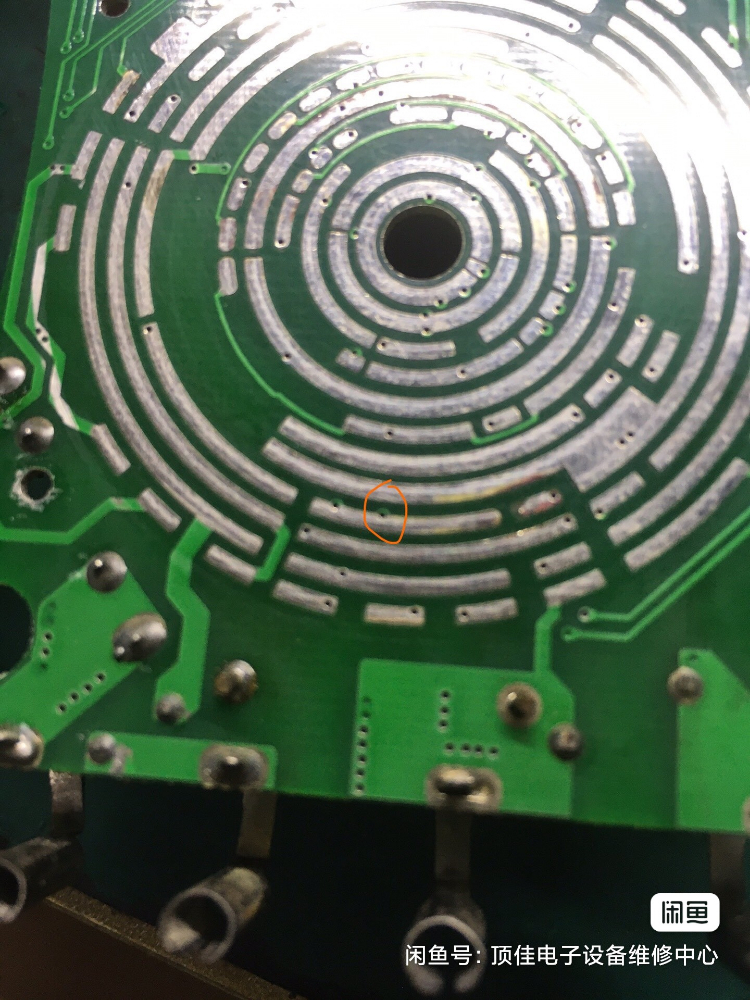

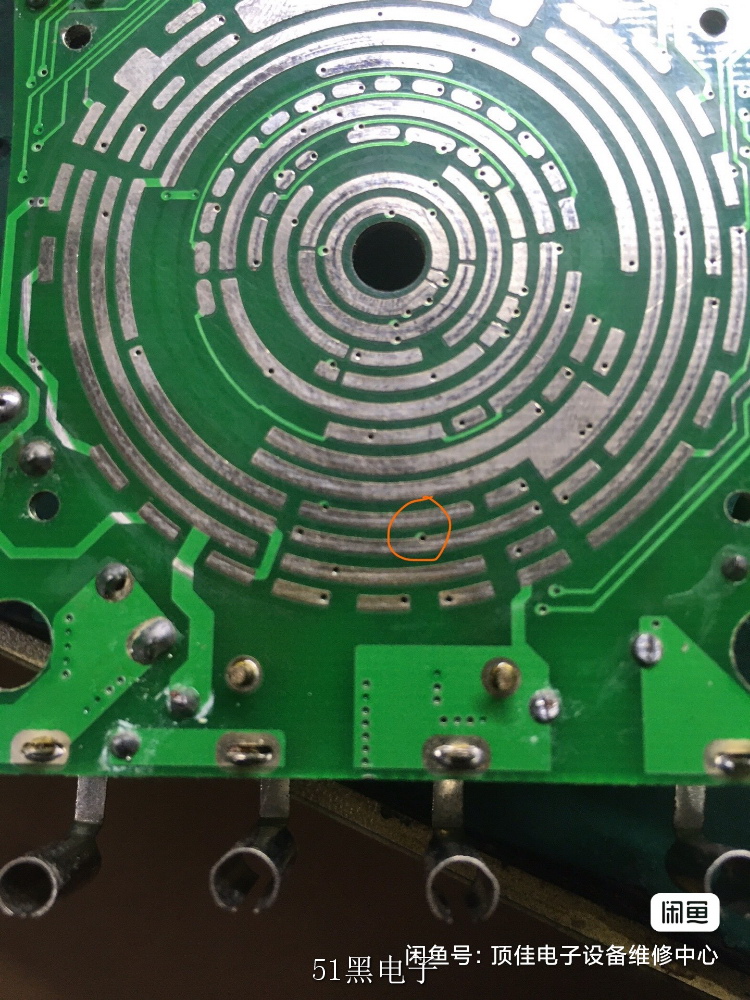

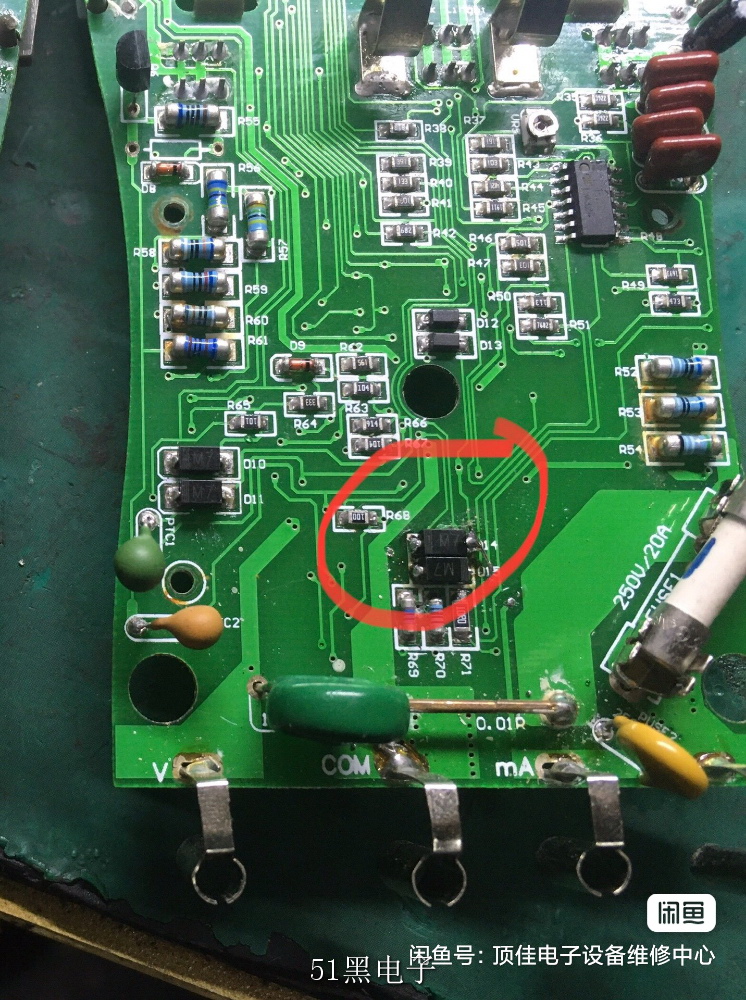

最開始注意到電容檔不能測量,空載下顯示50多接入電容沒有變化,打開檢查很容易發現圖1紅圈中兩個二極管被拆掉了,馬上補上,再試電容測量完美復活,慶幸中合上蓋子再測試,卻又發現打hEF檔就長鳴并顯示200多示數。這個機測三極管要插入附件的,我也沒有,但不插肯定是顯示000才對啊,不過不怕我有好幾塊同款表,對比測量很快發現不同,圖2為故障表,圖3為正常表,竟然過孔打了不同的位置,測量電容時mA插孔要連接兩個二極管右側,測量hEF時要斷開,可是錯了的過孔是直連通它們的,看來原來拆掉兩個二極管的人也是想
解決hEF檔長嗚的問題,可是忽略了電容檔,仿照正常機改過孔連線,完美修復
最后奉上轉盤彈片地址圖供同好參考 |
