STM32單片機+DHT11溫濕度測量程序

[復制鏈接]
ID:970990 發表于 2022-10-6 16:19 | 顯示全部樓層 |閱讀模式
利用stm32f103c6t6和DHT11實現溫濕度測量

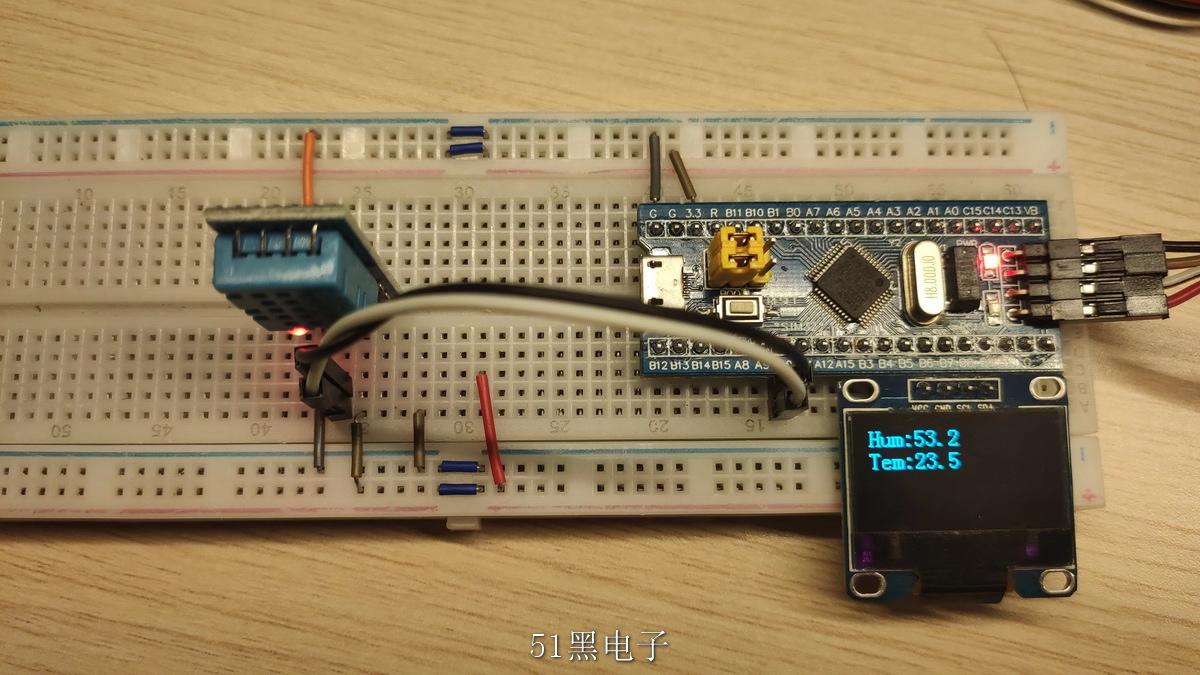

制作出來的實物圖如下：

溫濕度測量

溫濕度測量

STM32單片機源程序如下:
  1. #include "stm32f10x.h"                  // Device header
  2. #include "Delay.h"
  3. #define MCU_Output 1
  4. #define MCU_Input 0

  6. extern uint8_t DHT11_exist_Plag;// DHT11狀態標志位，0表示DHT11不存在，1表示DHT11存在
  7. extern uint8_t Hum_Tem_Data[];// 存放溫濕度數據數組
  8. /****
  9.         *@brief 引腳初始化，將DHT11與PA10相連
  10.         *@parameter MCU_State：MCU_State=1時，單片機引腳配置為輸出模式。MCU_State=0則配置為輸入模式
  11.         *@ReturnValue  無
  12.         */
  13. void DHT11_DataPin_Init(uint8_t MCU_State)
  14. {
  15.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
  16.         GPIO_InitTypeDef GPIO_InitStructure;
  17.         if(MCU_State)
  18.         {
  19.                 GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
  20.         }else
  21.         {
  22.                 GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
  23.         }
  24.         GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;
  25.         GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
  26.         GPIO_Init(GPIOA,&GPIO_InitStructure);
  27. }
  28. /****
  29.         *@brief DHT11起始信號
  30.         *@parameter
  31.         *@ReturnValue
  32.         */
  33. void DHT11_Start(void)
  34. {
  35.         Delay_s(1);
  36.         DHT11_DataPin_Init(MCU_Output);
  37.         GPIO_SetBits(GPIOA,GPIO_Pin_10);
  38.         GPIO_ResetBits(GPIOA,GPIO_Pin_10);
  39.         Delay_ms(20);
  40.         GPIO_SetBits(GPIOA,GPIO_Pin_10);
  41.         Delay_us(30);
  42.         DHT11_DataPin_Init(MCU_Input);
  43.         if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==0)
  44.         {
  45.                 DHT11_exist_Plag=1;
  46.                 while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==0);
  47.                 while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==1);
  48.         }
  49. }
  50. /****
  51.         *@brief DHT11溫濕度測量
  52.         *@parameter 無
  53.         *@ReturnValue 無
  54.         */
  55. void DHT11_GetData(void)
  56. {
  57.         int8_t i,j,Temp=0x00;
  58.         if(DHT11_exist_Plag==1)// 檢測DHT11是否存在，若DHT11不存在，則不必進行下面步驟
  59.         {
  60.                 for(j=0;j<5;j++)
  61.                 {
  62.
  63.                         for(i=0;i<8;i++)
  64.                         {
  65.                                 while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==0);
  66.                                 Delay_us(30);
  67.                                 if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==1)
  68.                                 {
  69.                                         Temp=Temp|(0x80>>i);// DHT11數據高位先出
  70.                                         while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_10)==1);
  71.                                 }
  72.                         }
  73.                         Hum_Tem_Data[j]=Temp;
  74.                         Temp=0x00;
  75.                 }
  76.                 if(Hum_Tem_Data[0]+Hum_Tem_Data[1]+Hum_Tem_Data[2]+Hum_Tem_Data[3]!=Hum_Tem_Data[4])// 校驗數據是否正確，若不正確則數組全部寫1
  77.                 {
  78.                         Hum_Tem_Data[0]=0xff;
  79.                         Hum_Tem_Data[1]=0xff;
  80.                         Hum_Tem_Data[2]=0xff;
  81.                         Hum_Tem_Data[3]=0xff;
  82.
  83.                 }
  84.         }else
  85.         {
  86.                 DHT11_Start();
  87.         }
  88. }
復制代碼
