水位檢測控制電路水位開關原理圖與制作

ID:167328 · 發表于 2022-10-10 13:41

本電路采用了兩個感應式水位傳感器（型號是SW08)為核心搭建的水位控制系統。

SW08水位傳感器是外貼式水位傳感器，它直接貼在絕緣性容器（塑料、玻璃、陶瓷等不導電的容器）的外壁，就能檢測到容器內的水位。它有三個接口，分別是：”VCC,OUT,GND"。有水時，傳感器OUT端輸出低電平；無水時，傳感器OUT端輸出高電平。SW08傳感器的供電電壓為DC5V，OUT輸出0V/5V,輸出電流最大為5MA,OUT端口內部串接有一個1K的電阻。

如電路所示，當水箱的水位低于下水位SW08傳感器時，上下兩個水位傳感器OUT端均輸出5V高電平,令Q1,Q2,Q3,SCR均導通，繼電器RY1得電吸合，繼電器開關被接通，從而使水泵得電工作。這時水泵工作指示燈LED1點亮。水泵工作后，水位逐漸上升。當水位達到或超過下水位傳感器時，下水位傳感器OUT端輸出低電平，單向可控硅BT169的G極將失去觸發電壓。但可控硅被觸發后即使失去觸發電壓，可控硅仍然會維持導通，直到陽極-陰極之間的電壓消失才會令可控硅截止。所以如果此時水位還沒達到上水位傳感器位置，可控硅會繼續導通，繼電器會保持吸合狀態，水泵依舊繼續工作。當水位上升到上水位傳感器位置時，上水位傳感器OUT端輸出低電平，Q3截止，可控硅BT169因失去陽極-陰極之間的電壓而截止，繼電器RY1失電斷開，水泵停止工作，LED1熄滅。當用水而令水位逐漸下降，當水位低于上水位而高于下水位時，因下水位傳感器OUT端輸出低電平，BT169沒有獲得觸發電壓而保持截止。直到水位下降到下水位傳感器以下時，上下兩個水位傳感器OUT端均輸出5V高電平，從而再次觸發Q1,Q2,Q3,SCR均導通，再次重復上述過程。

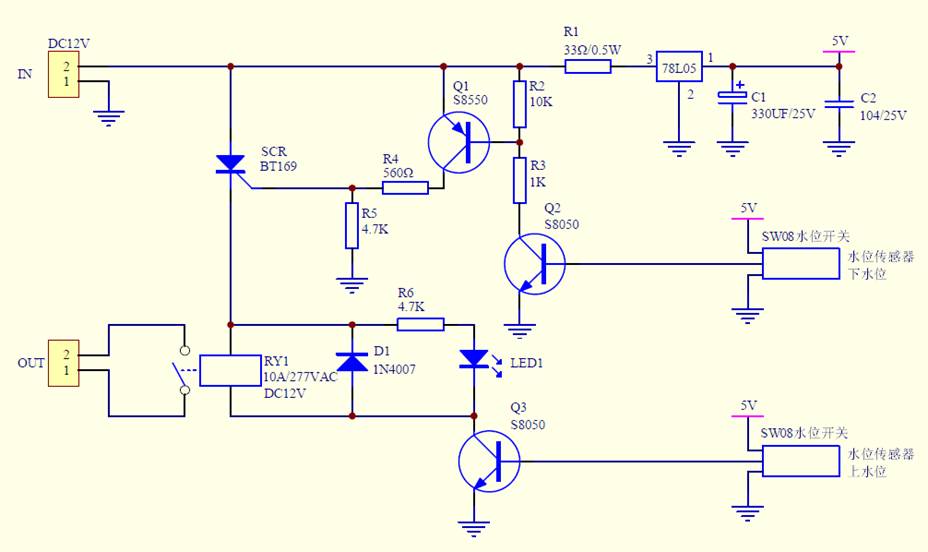

電路原理圖如下：

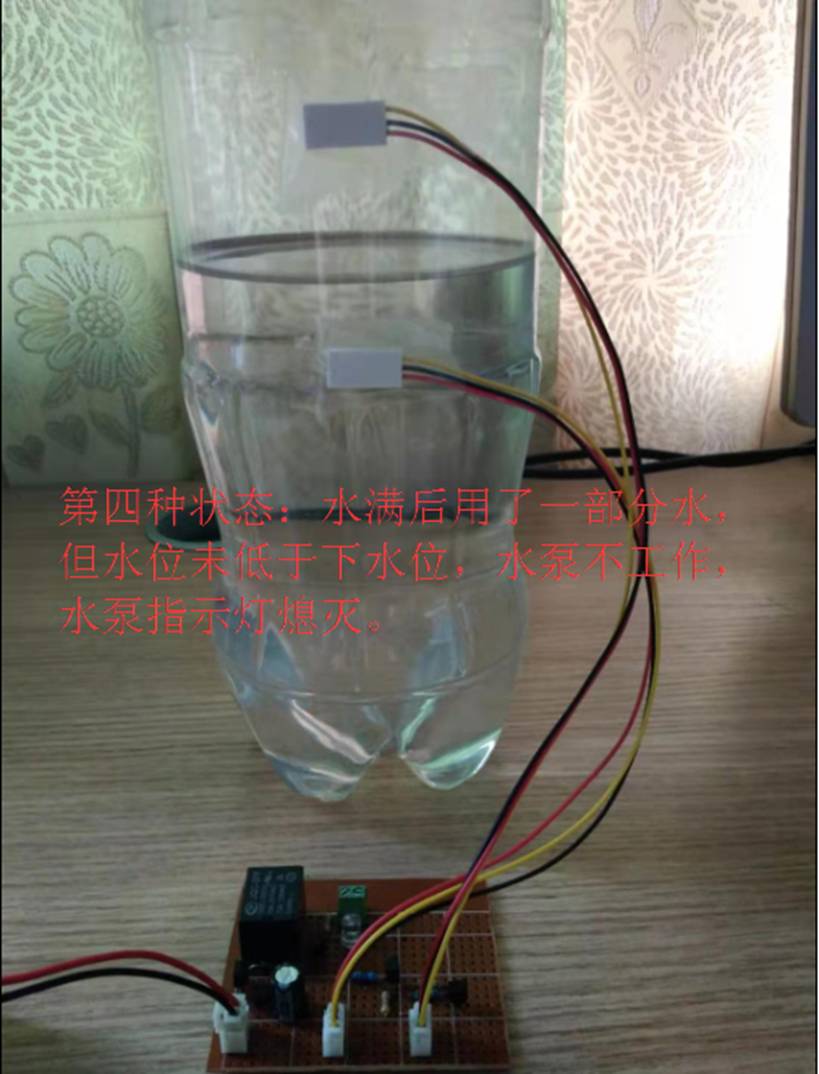

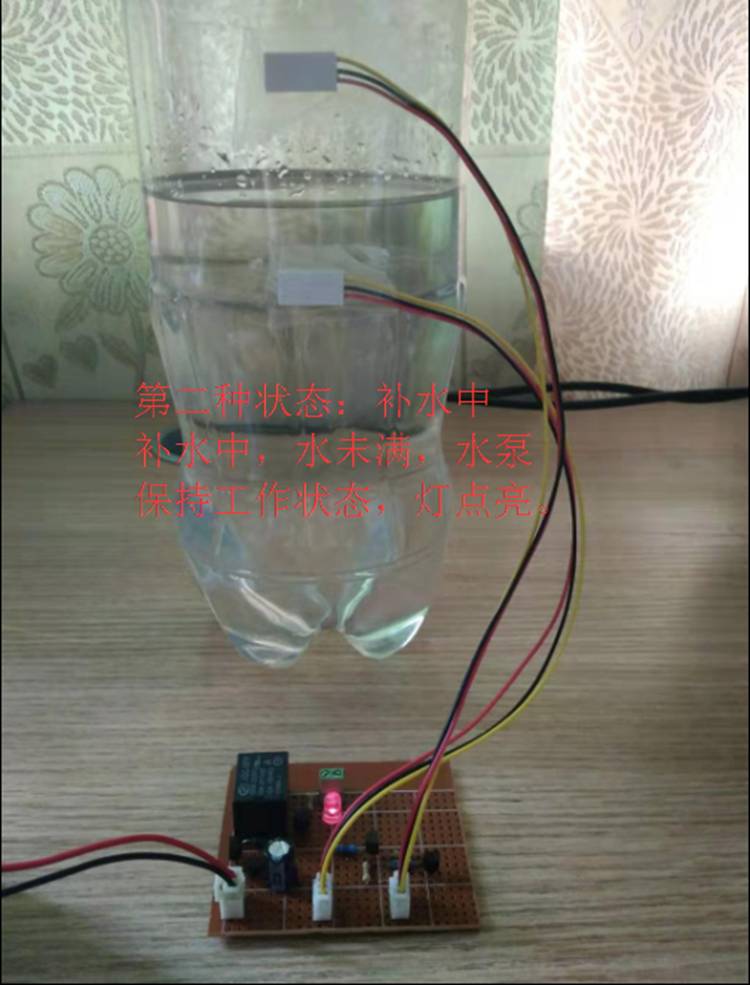

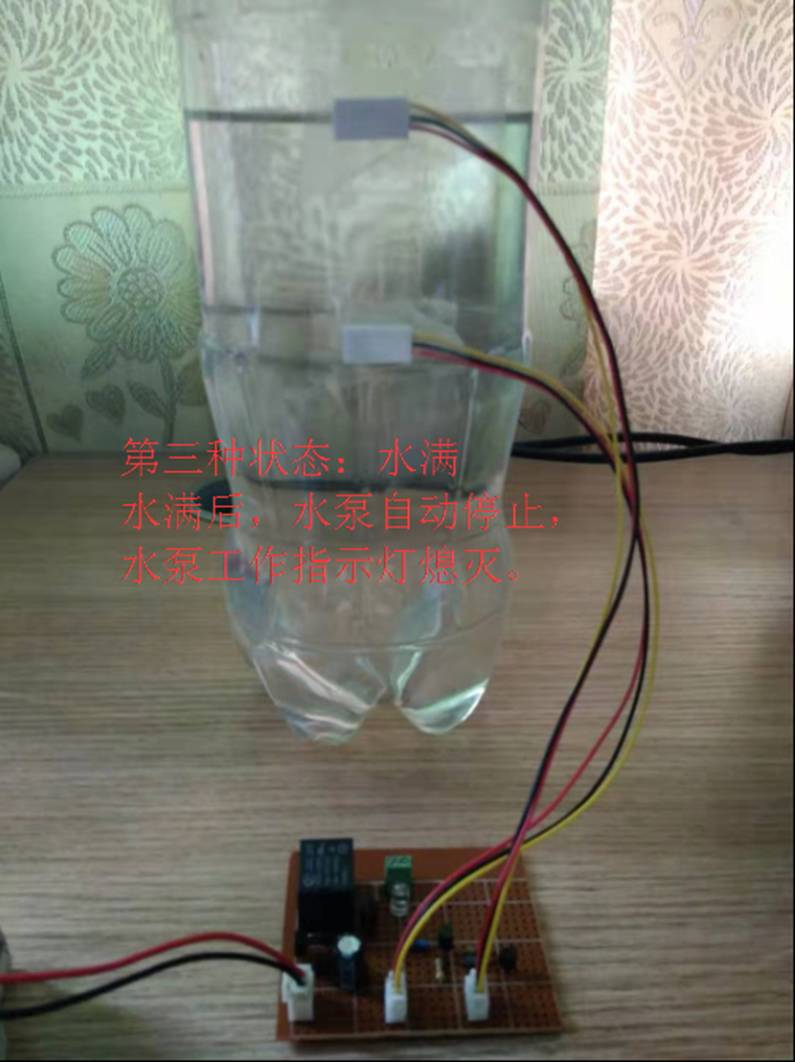

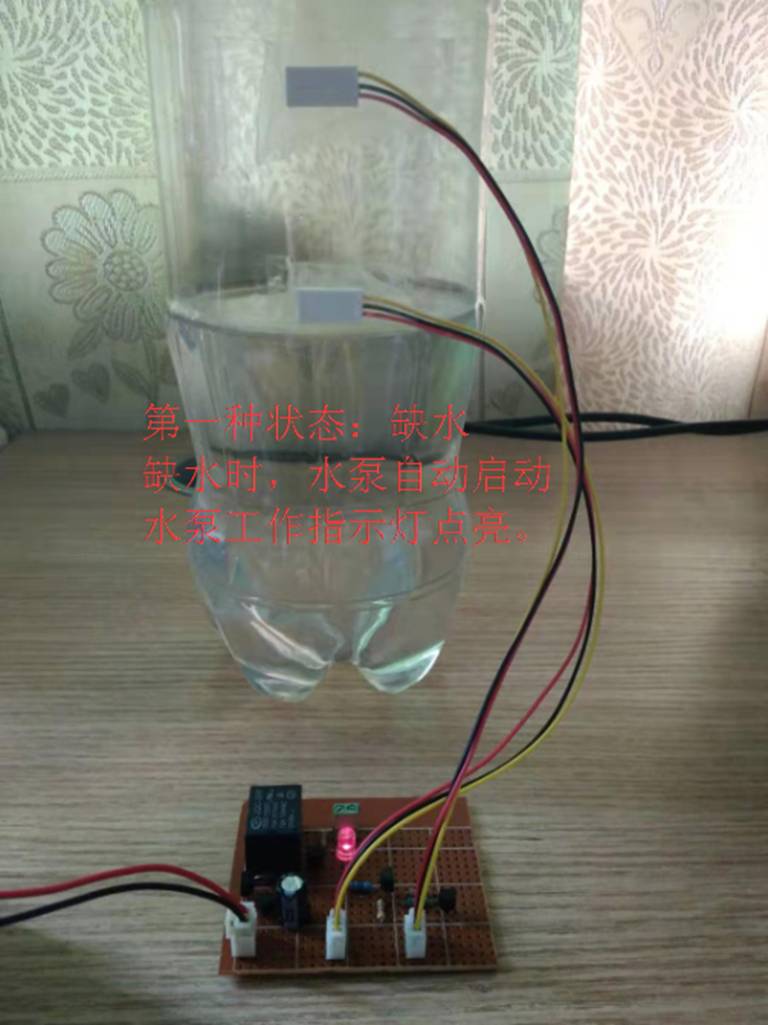

制作出來的實物圖如下：

ID:262 · 發表于 2022-10-14 02:45

好資料，51黑有你更精彩!!!

ID:85865 · 發表于 2022-10-20 08:18

SW08水位傳感器在哪能買到呢

ID:680011 · 發表于 2022-11-16 20:20

缺點就是不能檢測金屬水箱

ID:77589 · 發表于 2022-11-25 17:23

做出來了，在農村還是比較實用

ID:796531 · 發表于 2022-11-25 20:00

建議增加可靠性設計 增加一個上水位檢測，萬一上水位檢測器壞，水泵一直工作不停就出問題了

ID:796531 · 發表于 2022-11-25 20:00

建議增加可靠性設計 增加一個上水位檢測，萬一上水位檢測器壞，水泵一直工作不停就出問題了

ID:1002058 · 發表于 2022-12-11 11:59

學習，學習，這類圖文并茂的介紹最好了。

ID:491875 · 發表于 2022-12-11 18:11

實驗沒問題，實用就不現實。

ID:491875 · 發表于 2022-12-12 08:39

一個電路是否實用，不但要看電路是否穩定可靠，而且要考慮維護成本和安裝成本。這個電路的安裝最少需要4條導線，實際應用中控制器距離水池一般不會太近，4條導線的安裝和材料成本不可不考慮；而且開關控制三極管的基極，長線效應不能不考慮！一條長導線相當于在三極管基極接了一條天線，雜散電磁波會在這條長長的天線上產生足夠使三極管導通的電壓！這樣能夠?qū)嵱脝幔慨?dāng)然，短距離應用還是可以的

ID:491875 · 發表于 2022-12-14 08:32

252622979 發表于 2022-10-20 08:18
SW08水位傳感器在哪能買到呢

你可以買一個觸摸開關模塊（0.6元左右）實驗，不過觸摸開關模塊里面的TTP223芯片大多是自動復位芯片，如果動手能力強可以將芯片換成不帶復位功能的芯片，國產的JL223（WQ）不帶復位功能的或者TTP223-BA6可以，TTP223-HA6是帶復位功能的，市面上購買的觸摸開關芯片大多是這一款芯片
