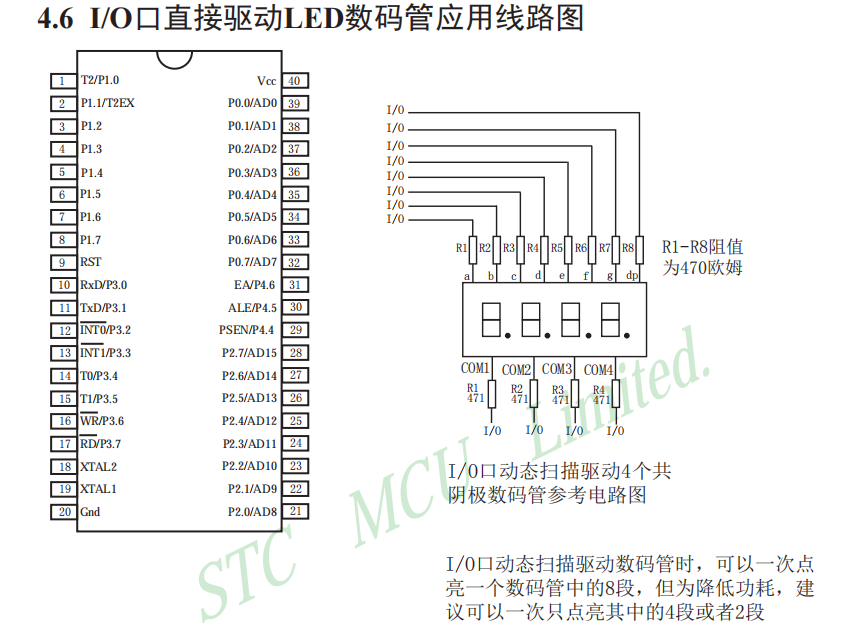

方案一：六個LED8，共48個段，單獨驅動要48個IO，一個段用10mA電流，亮度夠了。這個方案最好，無需外圍電路，一個CPU+48個限流電阻就OK了。不過要求CPU的IO口多。
這個設計用：電阻取300歐，5V電源，LED8用共陽極的。

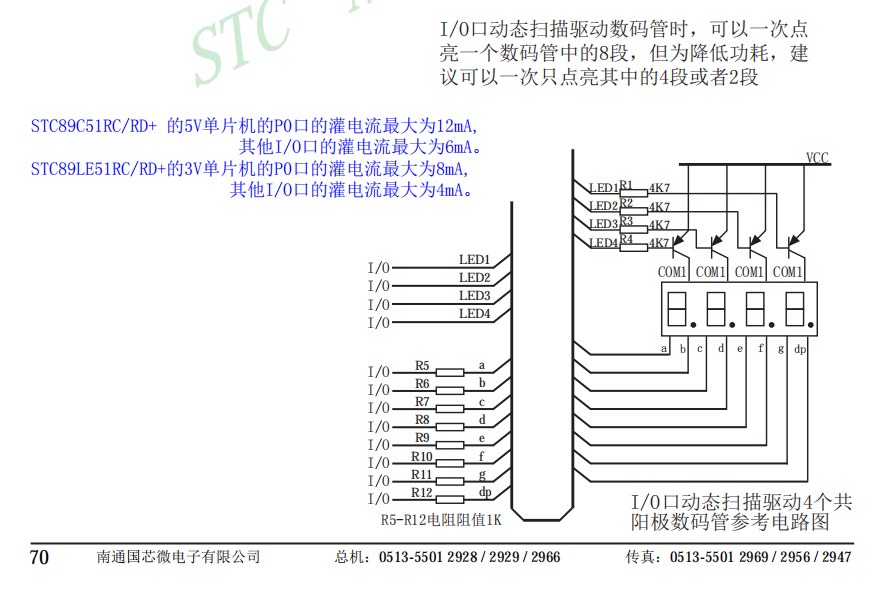

方案二：分時對六個LED8掃描顯示，這樣8+6=14個IO口就可以了。由于每個LED8只有1/6的顯示時間，亮度會差一些，盡可能取大一個的電流吧。
8個段共用接在一起，用20mA顯示，IO口的灌電流剛好可以接受，再大頂不住了。所以要用共陰極的LED8。
一個LED8有8個段，8段全亮需要的電流=20*8=160mA，用個NPN的三極管陣列吧，如ULN2003。
這個設計用：數據段(8個電阻+8個IO口) + 選擇LED(1個ULN2003+6個IO口)，電阻取110歐，5V電源。
|
|
