單片機如何發出兩路方波信號?

ID:1045846 · 發表于 2022-10-19 19:12

芯片：STC89C52
晶振：11.0592M

程序：

#include<reg51.h>
#include<math.h>
typedef unsigned int u16;
typedef unsigned char u8;
u16 i;
sbit Waveout1=P2^0; /*P2.0口輸出方波*/
sbit Waveout2=P0^0;
u8 TIMER1_L,TIMER1_H;
void delay(u16 i)
{
while(i--);
}
void main()
{
TMOD=0X01;//選擇定時器T1，工作方式1，僅用TR1打開啟動
ET1=1; //開定時器T1中斷
TR1=1; //啟動定時器T1
EA=1; //開總中斷
TIMER1_L=0xd8; //定時變量，定時器1初始時間高8位賦值，具體定時時間自己查資料 10000
TIMER1_H=0xff;
while(1)
{
delay(50);
Waveout1=!Waveout1;
delay(50);
Waveout2=!Waveout2;
} //方波初始頻率 = 500Hz
}
//定時器T1的中斷服務函數
void T1_time() interrupt 3//定時器T1的中斷序號為3
{
TH1=TIMER1_H; //2^16=65536 2^8=256 TH0=0Xdc
TL1=TIMER1_L; //取余 TL0=0x00
Waveout1=!Waveout1; //取反，產生方波
}

復制代碼

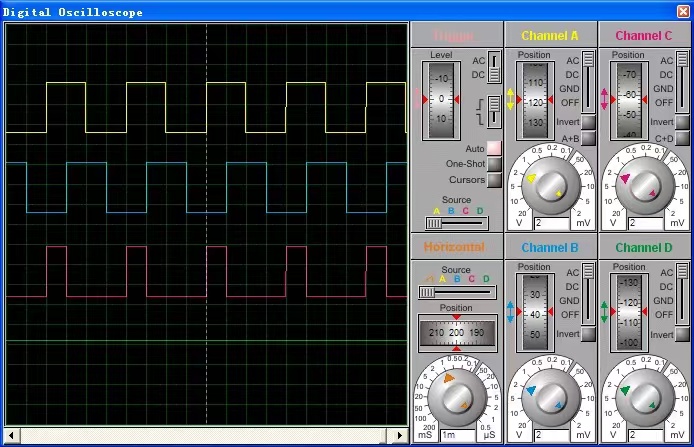

想實現圖片中的兩路方波，要做哪些修改呢，謝謝大家。

ID:213173 · 發表于 2022-10-19 21:21

#include<reg51.h>
typedef unsigned int u16;
typedef unsigned char u8;
u8 i;
sbit out1=P2^0; /*P2.0口輸出方波*/
sbit out2=P2^1; /*P2.1口輸出方波*/
void main()
{
TMOD |= 0x10; //設置定時器模式
TL1 = 0x18; //設置定時初始值
TH1 = 0xFC; //設置定時初始值
TF1 = 0; //清除TF1標志
TR1 = 1; //定時器1開始計時
ET1=1; //開T1中斷
EA=1; //開總中斷
while(1);
}
//定時器T1的中斷服務函數
void T1_time() interrupt 3//定時器T1的中斷序號為3
{
TL1 = 0x66;
TH1 = 0xFC;
if(i==0)out1=~out1;
if(i==1)out2=~out2;
i=++i%2;
}

復制代碼

ID:593706 · 發表于 2022-10-19 21:37

用單片機產生兩路方波，從不同的IO腳輸出，這個很容易，但不管多高級的單片機，這樣產生的二路信號都會有相位角差（時差）如果想產生二路沒有相位角差的方波，簡單的方法是用外圍的硬件，比如反相器，這樣產生的信號沒有相位角差，具體硬件電路就不介紹了，可以自己在網上找相似的電路做參考。

ID:121859 · 發表于 2022-10-20 08:40

要實現占空比不一樣的波形，你需要PWM控制的方法來編程。

ID:123289 · 發表于 2022-10-21 09:23

選擇兩個IO口，如P1.1、P1.2。
按你的時序要求，改變IO口的狀態，就可以了。

ID:25310 · 發表于 2022-10-21 10:12

要PWM控制兩路方波易如反掌，不占用硬件資源，定時器做的都不能用到稍微復雜的產品只是些演示版。

ID:1048438 · 發表于 2022-10-21 19:09

pwm的方法來編程，然后可以考慮用外圍的芯片
