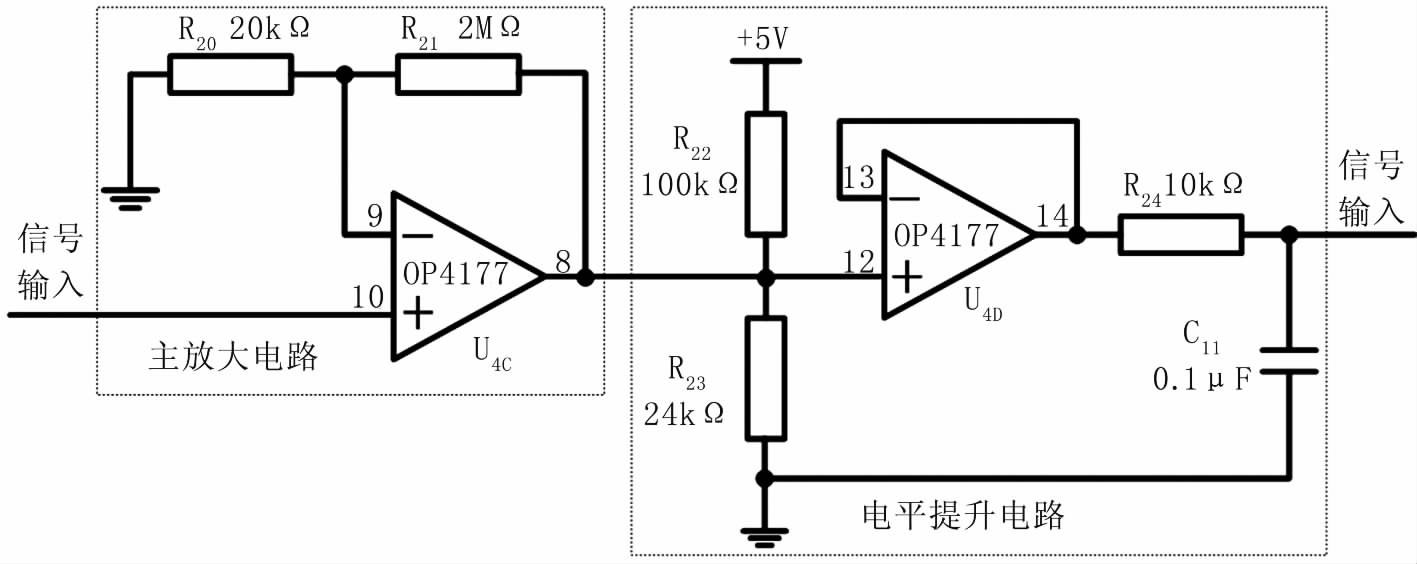

主放大電路及電平提升電路。心電信號幅度為 0 ～ 5 mV，而 A/D 轉換輸入信號要求 0 ～ 5 V，因此整個信號的放大倍數需 1000倍左右，而前置放大約10倍左右，因此,主放大電路的放大倍數設計為100 倍左右，G =1 +R21/R20=1+2×10^6/20×10^3=101由于心電信號是雙極性信號，有正有負，而A/D轉換只能轉換正信號，因此，采用電平提升電路將負信號變?yōu)檎盘?br />
正常情況下，正負電極對皮膚形成的極化電壓可以互相抵消。當電極與皮膚接觸不良或脫落時，將有較大的電壓加在比較器上，無論正負，總會使其輸出一個高電平，三極管飽和導通，蜂鳴器發聲指示
1.電平抬升電路，這里將放大后的信號要和抬升電平3.5V存在疊加的關系？這里為什么不是2.5V或者1.2V
2.當電極與皮膚接觸不良或脫落時，將有較大的電壓加在比較器上，無論正負，總會使其輸出一個高電平，三極管飽和導通?這個怎么理解？分析下為什么電極接觸不良或者脫落的時候會有較大的電壓施加在比較器上？然后電極接觸不良就會有高壓輸出？
|
|
