手持式相位法激光測距方案介紹

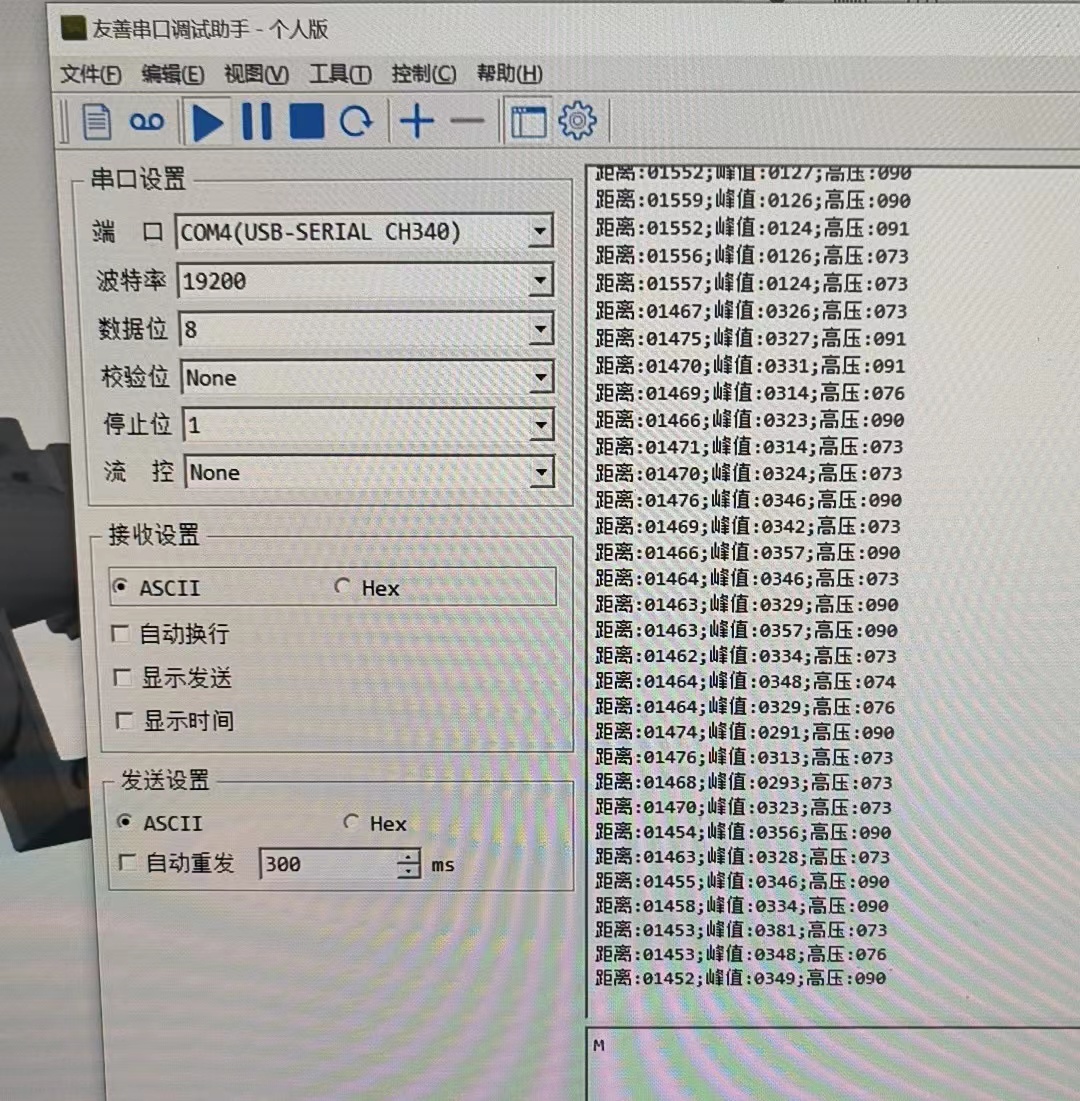

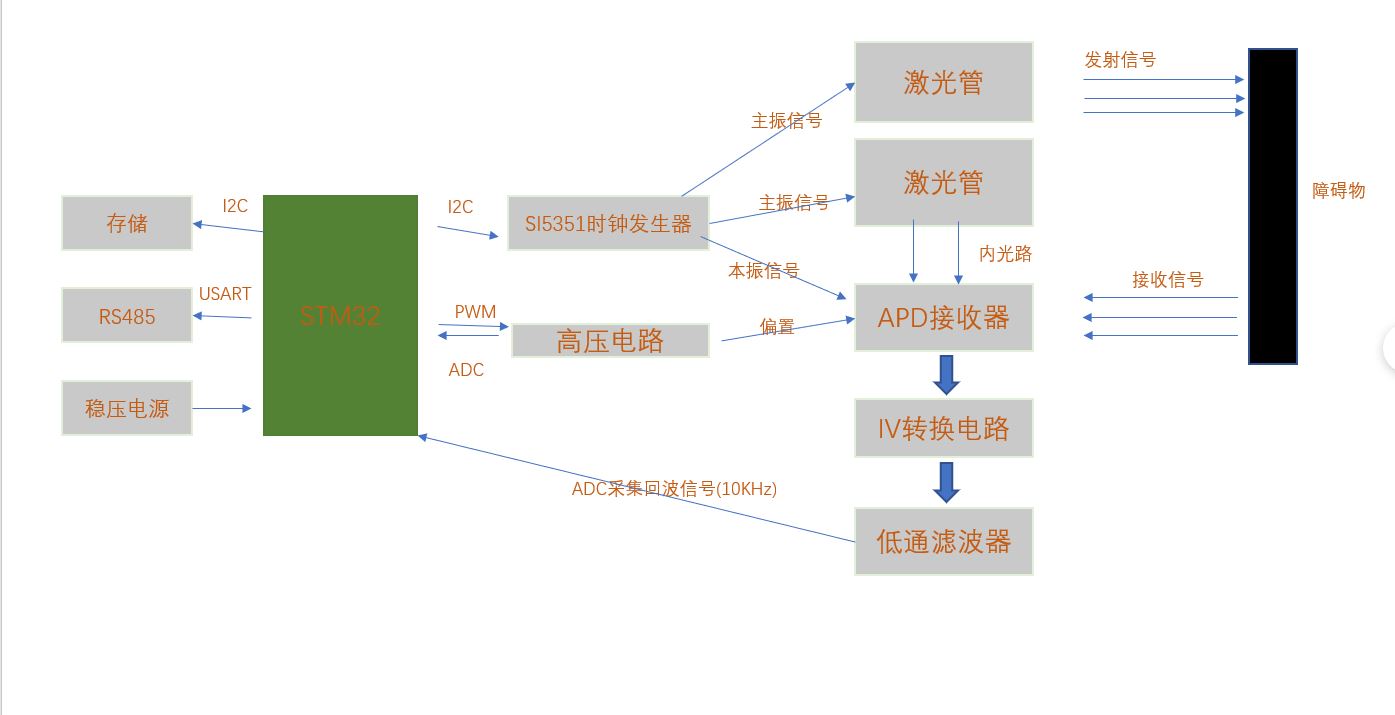

本方案運用了相位法激光測量，相比超聲波測量更加精準，且較不易受到外界干擾，但需要復雜且快速的計算，因此需搭配32位Arm Cortex-M0+核心的STM32F030C8T6 MCU。此外，還需要一個DDS時鐘芯片提供時鐘源，手持式激光測距對成本比較敏感，所以這里選擇Si5351這款芯片作為時鐘源，分別提供主振信號與本振信號。本方案預留了調試接口，串口，RS485接口，測量距離可以直接通過串口助手顯示。

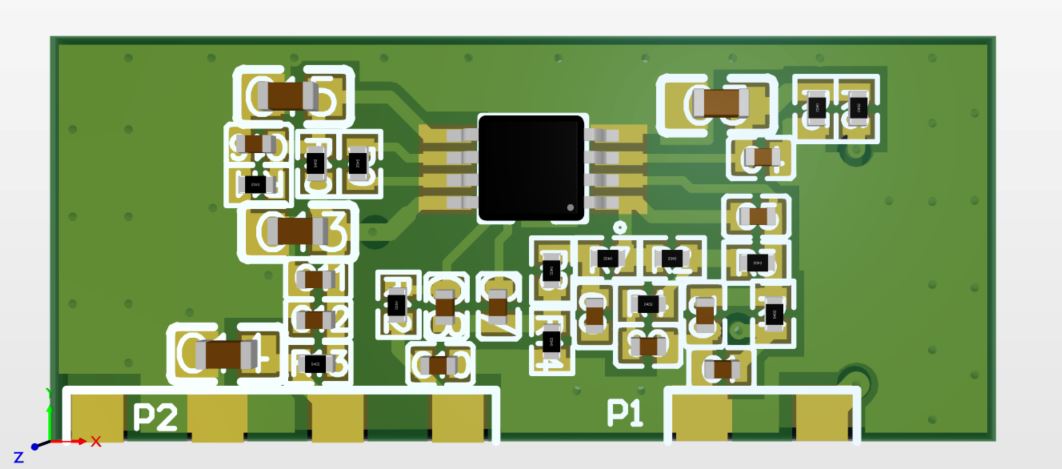

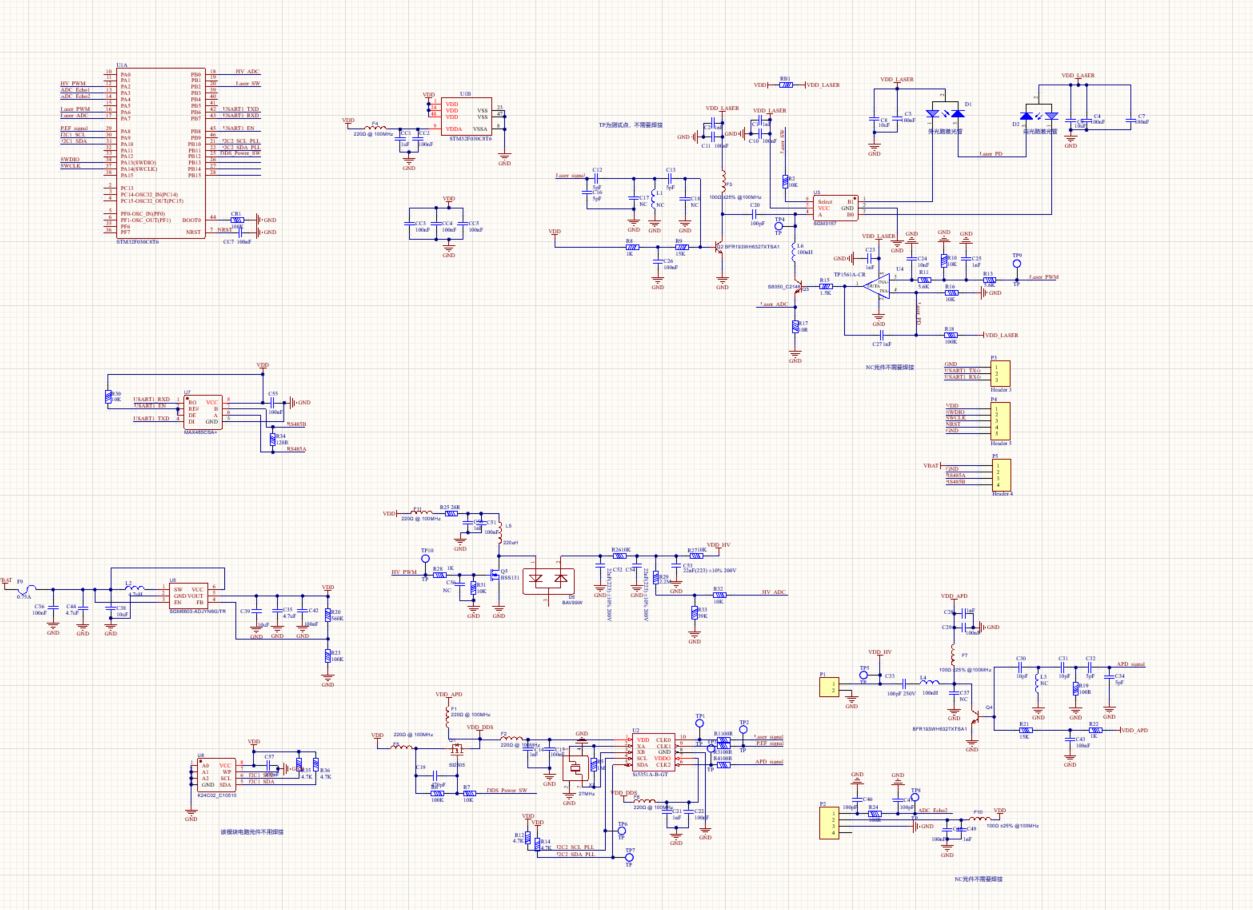

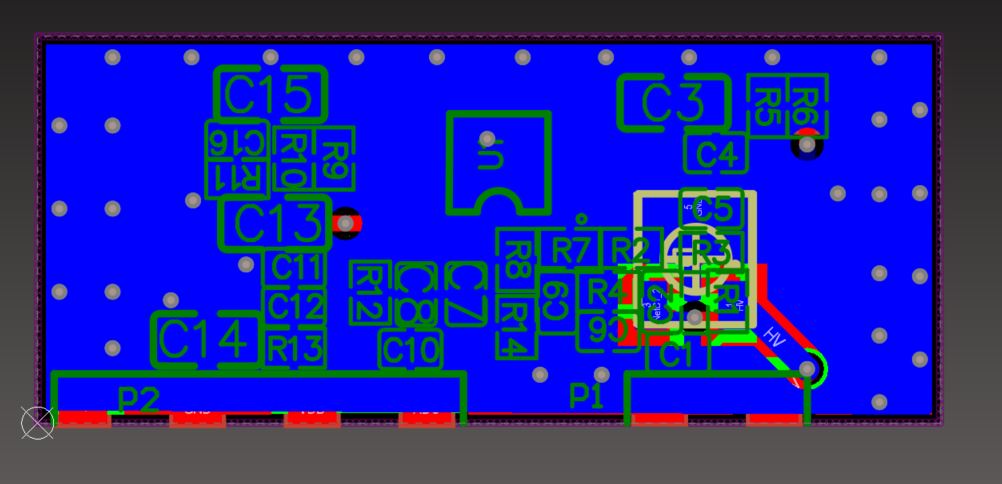

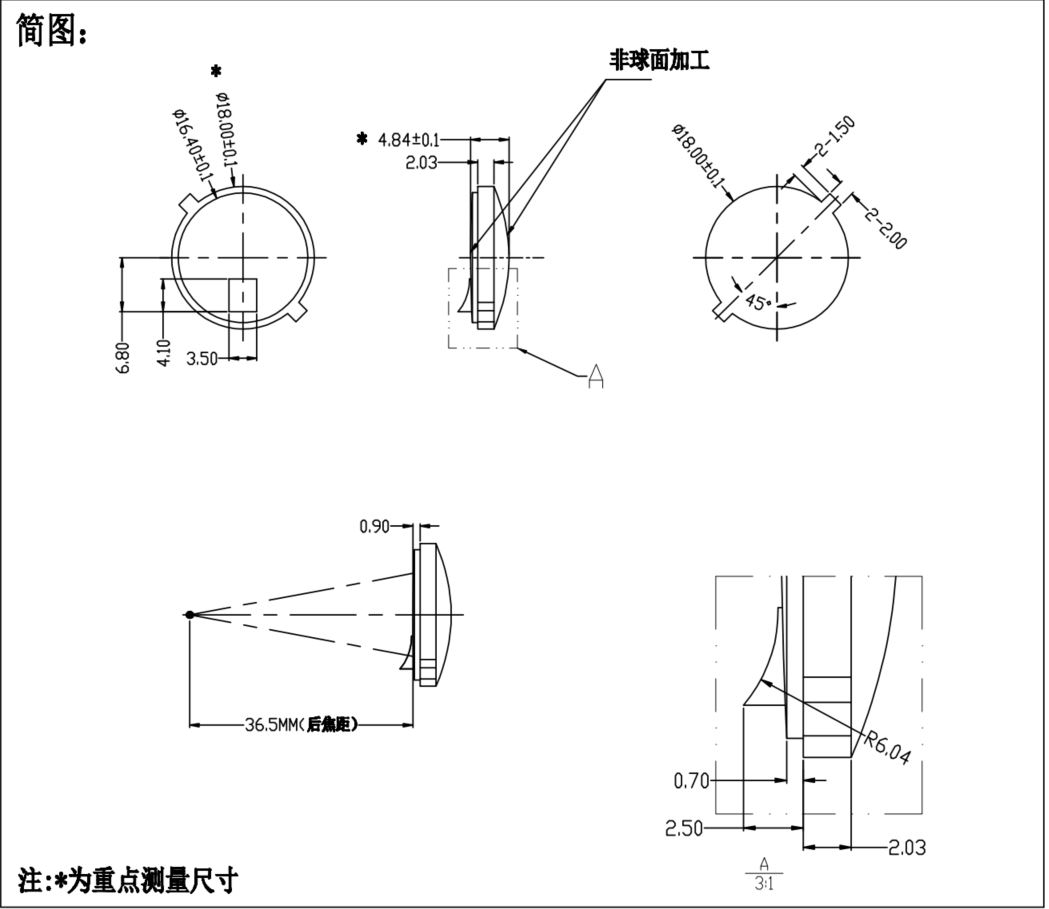

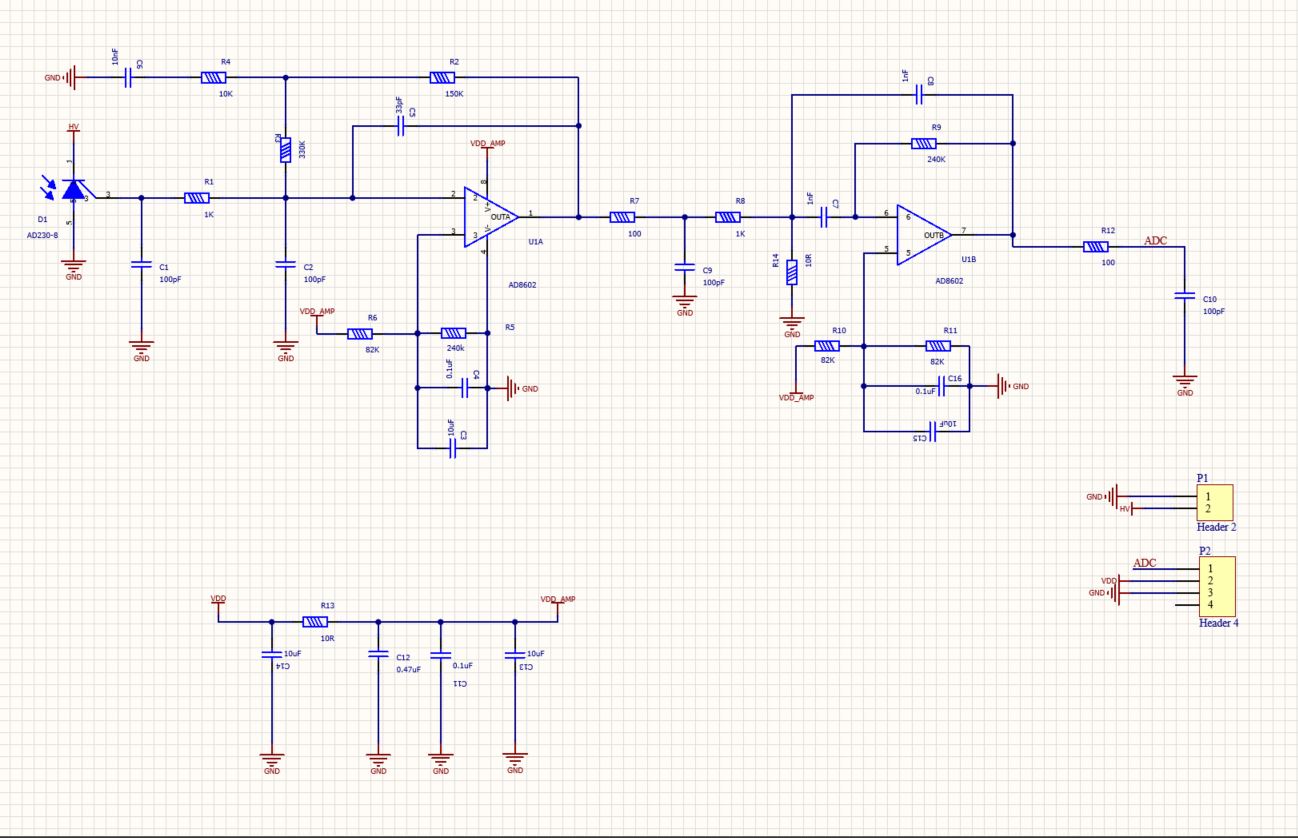

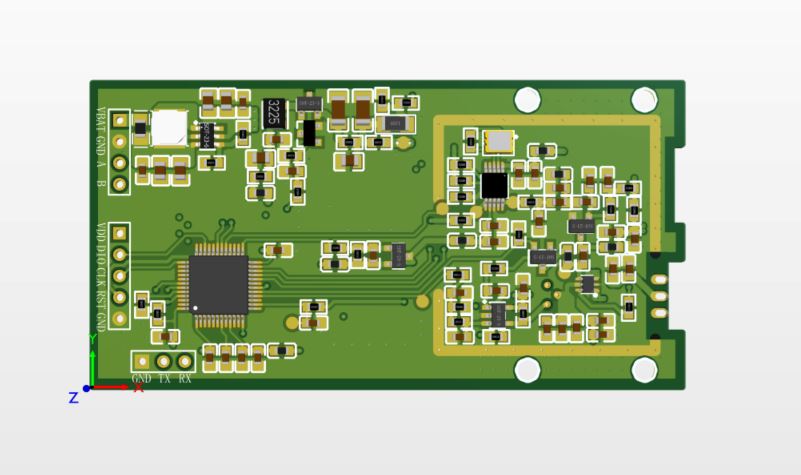

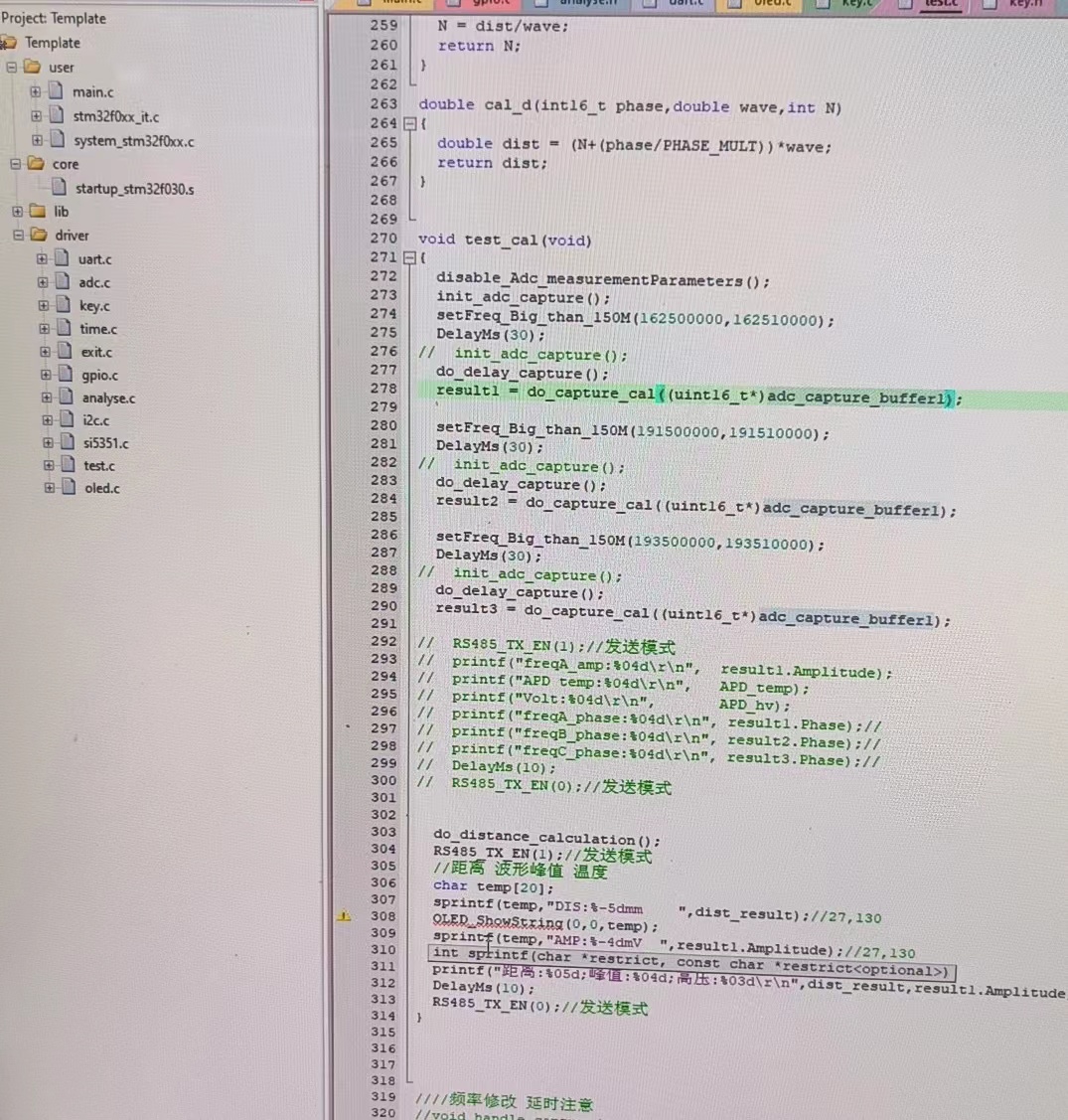

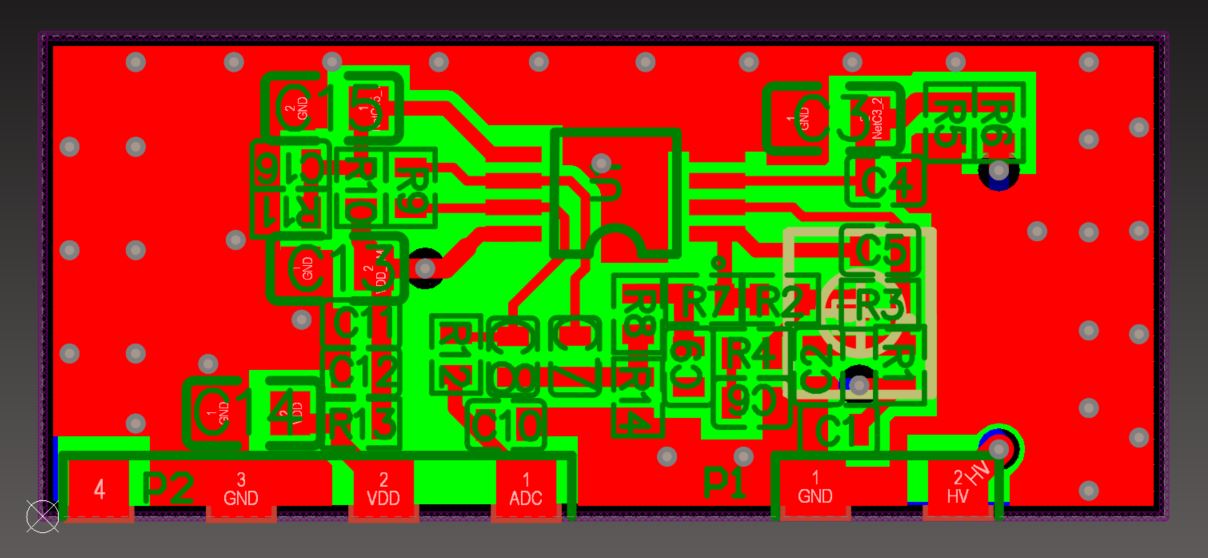

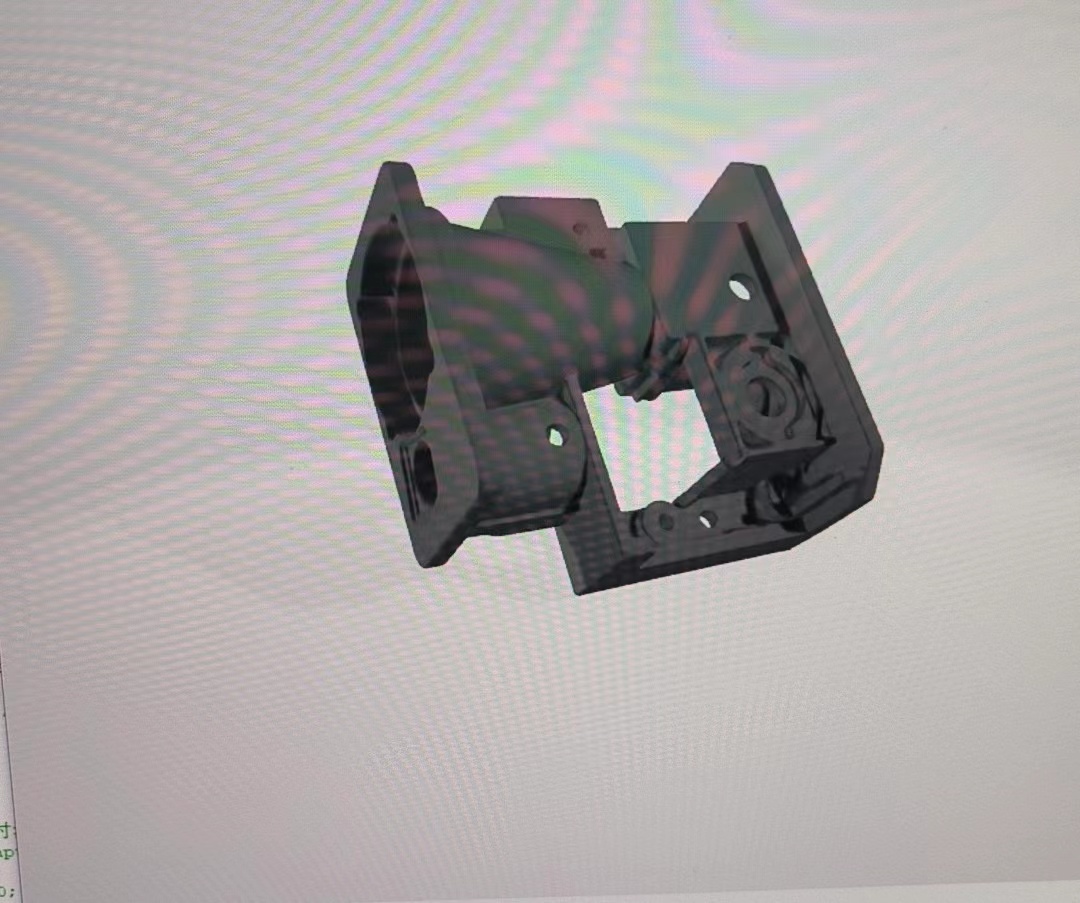

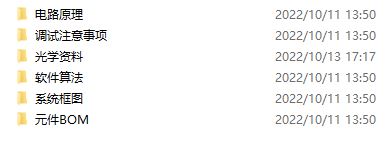

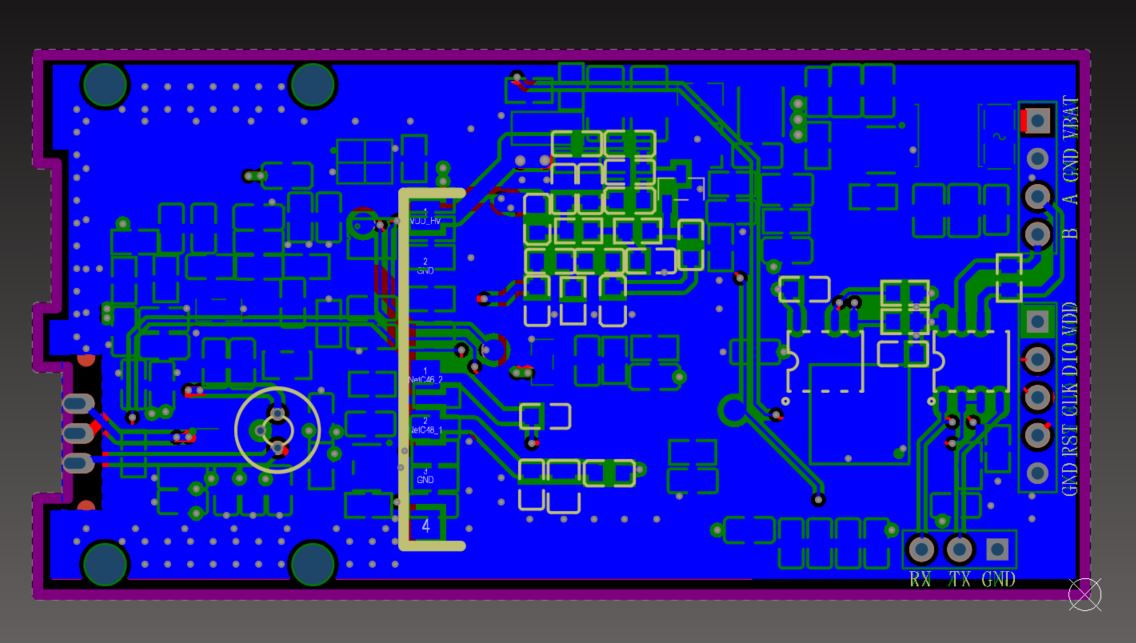

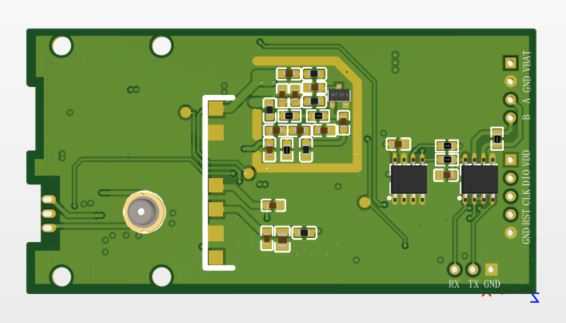

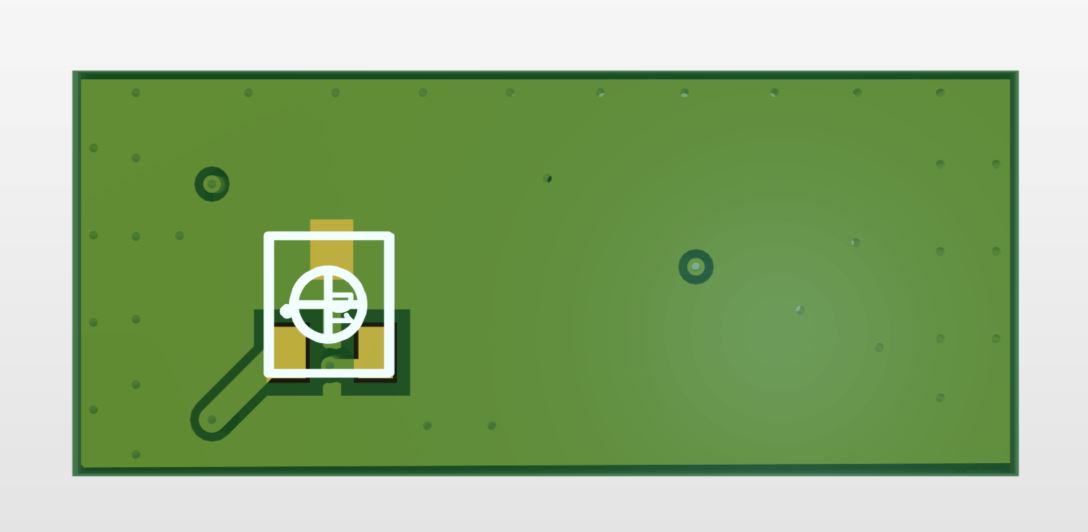

方案性能：1）精度+-1.5mm;2)測量范圍0.05~60m;3）激光波長635~650nm；4）功耗《1mw手持式激光測距儀全套方案分析，方案內容包括原理圖，源代碼,PCB,相關元件數據手冊及供應商以及光學部分資料（光學鏡片供應商，結構架子圖紙）等資料。
