很好的74LS02自鎖Proteus仿真電路圖

ID:28942 · 發表于 2022-11-8 13:53

在觸發電路不能自鎖，網上很多自鎖電路，但是自鎖后都不能解鎖。發現74LS這個芯片可行，做了個仿真，感覺效果不錯，不對的請批評。

Proteus8.8文件下載:

74ls02.rar (44.79 KB, 下載次數: 7)

ID:332444 · 發表于 2022-11-8 18:56

單按鍵開關電路很多怎么可能無法解鎖？

ID:123289 · 發表于 2022-11-9 13:57

真值表：Y = /(A+/(B+Y)) = A(B+Y)
解釋不了自鎖、解鎖。

ID:332444 · 發表于 2022-11-11 08:22

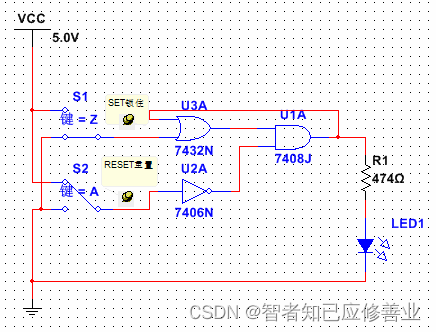

對比看看我這個

ID:28942 · 發表于 2022-11-12 18:19

xianfajushi 發表于 2022-11-11 08:22
對比看看我這個

效果一樣，您的元件多

ID:332444 · 發表于 2022-11-13 12:14

wrlsohu 發表于 2022-11-12 18:19
效果一樣，您的元件多

是的，這是回復OR-AND鎖存器的電路圖，大概是人家書中的要求。
