LM324電壓控制電路問題

ID:97678 · 發表于 2022-11-22 23:08

電壓控制

這個原理圖電壓調節，怎么可以將RV1 電阻值調高，實現 R1中的電壓升高，RV1電阻值降低，R7 電壓降低。

ID:437879 · 發表于 2022-11-23 20:14

問題描述不清楚。圖中沒有R1, 貌似電流采樣，差分放大

ID:437879 · 發表于 2022-11-23 20:19

問題描述不清楚，圖中沒有R1。貌似電流采樣，差分放大？

ID:97678 · 發表于 2022-11-24 09:49

dz20060101 發表于 2022-11-23 20:19
問題描述不清楚，圖中沒有R1。貌似電流采樣，差分放大？

謝謝！是差分放大電路。
R1 寫錯了。應該是電阻 R7。
功能：檢測R7的電壓，控制Q1，調節RV1電阻中的電壓。
如果：RV1 電阻增大，電壓升高。
RV1電阻減小，電壓降低。

ID:1034262 · 發表于 2022-11-24 09:50

R1藏在哪里？發帖時最好檢查一下再發。

ID:437879 · 發表于 2022-11-24 10:41

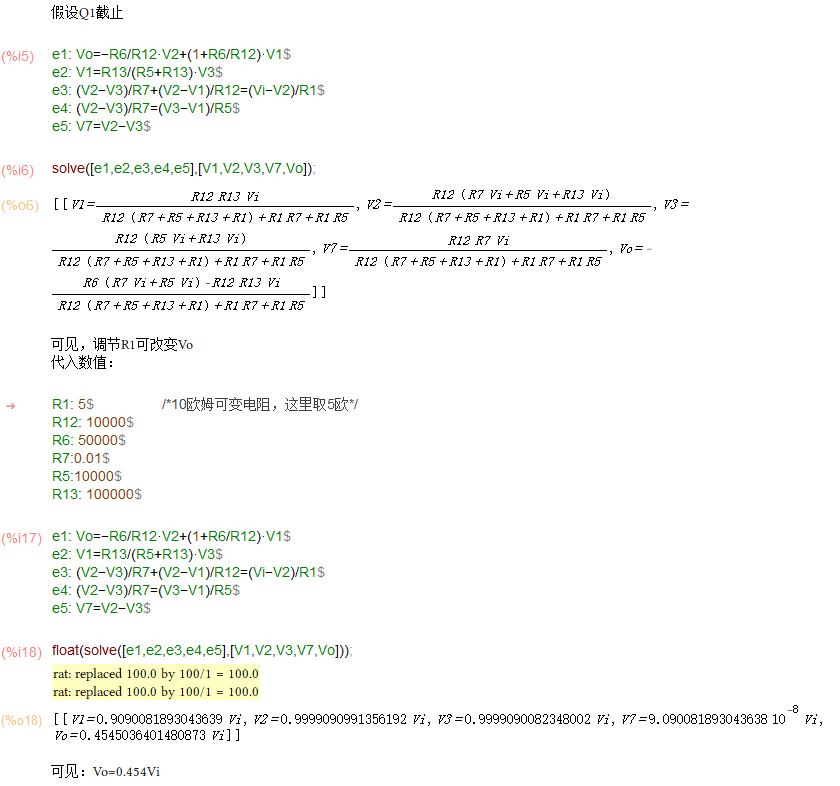

題解參見圖片。

ID:437879 · 發表于 2022-11-24 10:56

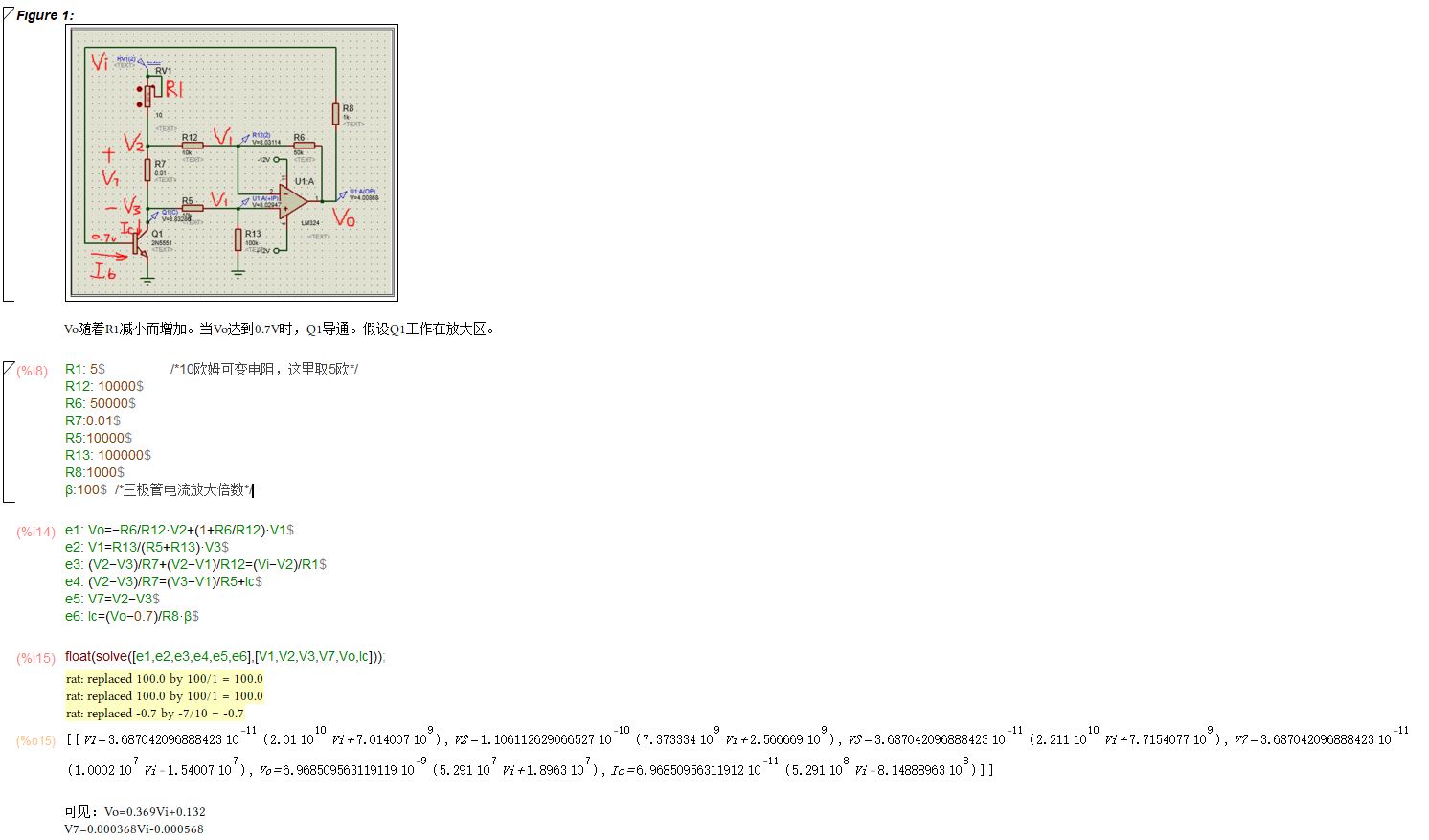

當Q1導通后，計算結果如下：
