Altium Designer編譯時如何讓這種網絡報錯?

ID:847776 · 發表于 2022-11-23 22:35

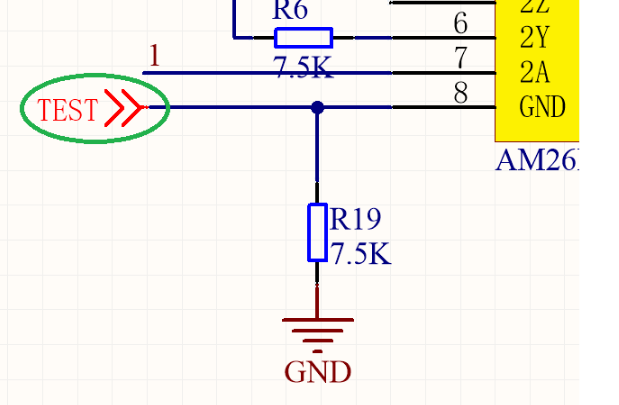

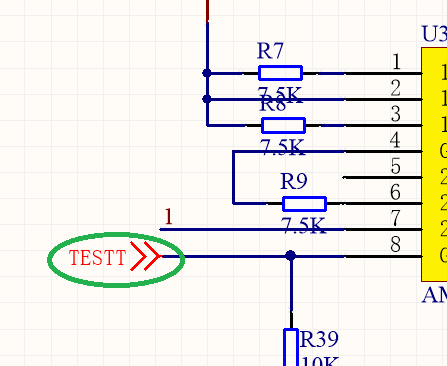

舉例說明，如下兩張圖是在不同的sheet，正確的網絡名是“TEST”，但是另外一頁誤寫成了"TESTT"，于是乎就失去電氣連接了。但在編譯原理圖時，這種錯誤并不會報出來，請問有沒有什么辦法能規避這個錯誤，編譯時讓其報錯呢。試過換成PORT也是一樣的，正常來說，使用了分頁符，沒有連接到另外一頁，應該要報錯才對。

ID:25903 · 發表于 2022-11-24 19:29

你要設置編譯檢查項：
菜單欄--project--projectparameter--error reporting--violations associated with net--net with only one pin
這一項設置成error

ID:847776 · 發表于 2022-11-24 21:32

dandan-tcb 發表于 2022-11-24 19:29
你要設置編譯檢查項：
菜單欄--project--projectparameter--error reporting--violations associated with ...

這是單端網絡設置，我圖中并不是單端網絡，是有連接到電阻的。

甚至Error reporting整頁全部設置成warning或error，都不會報錯。

ID:25903 · 發表于 2022-11-25 11:33

如果你的port是輸入或者輸出，如果沒有另外一個對應的輸出或輸入port，那么編譯時也會報錯。你可以把原理圖發給我，我來幫你看。

ID:847776 · 發表于 2022-11-27 11:35

dandan-tcb 發表于 2022-11-25 11:33
如果你的port是輸入或者輸出，如果沒有另外一個對應的輸出或輸入port，那么編譯時也會報錯。你可以把原理圖 ...

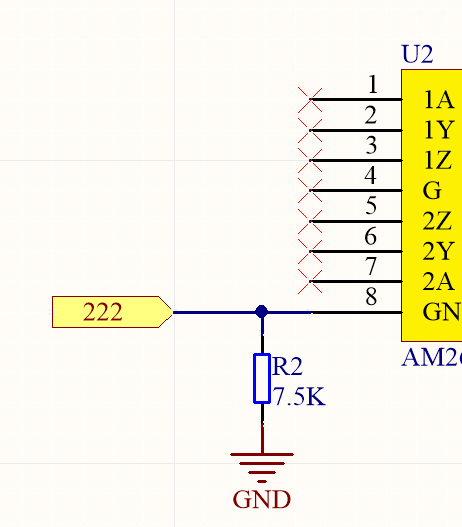

1.  如下圖，為了測試這項功能我把其它電路都刪除了，如下222這個PORT，為輸入PORT，并沒有另外一端輸出給到這里，整個原理圖就這一個PORT，怎么編譯，怎么設置，都不會報錯，這就是你說的，只有輸入沒有輸出。難道你的會報錯嗎？請指教下怎么做到的？

2.  如果222這個PORT由輸入改為輸出形式，則會報錯，提示沒有驅動源（has no driving source）；也就是說：
只有輸出，沒有輸入時，會報錯；
只有輸入，沒有輸出時，不會報錯。

3.  另外還有一個問題，如果原理圖中一個信號輸出（PORT為輸出形式），接到多個Symbol的輸入端口（PORT為輸入形式），也會報錯，提示有多個輸入(..contains multiple input ports)，但是，多個信號輸出，一個信號輸入時則不會報錯，這在原理邏輯上也是不合理的。

ID:401564 · 發表于 2022-11-28 18:01

沒有畫過很復雜的電路，所以對AD也只是學到能用的階段而已，不知道是不是有什么高級的設置可以報錯
我一般都是畫好了再一個一個的去對
個人感覺應該用網絡點好點，如果是沒有連接上，就會有兩個單獨的網絡點，檢查會有警告
