4個腳的有源晶振,2#,4#腳之間是導通的嗎?

ID:205485 · 發表于 2022-11-26 13:32

今天搭建了一個有源晶振的電路，通電后發現無反應，電路板發熱，把晶振取下來后，測試發現晶振的2#和4#腳之間的電阻很小，只有0.6歐左右。

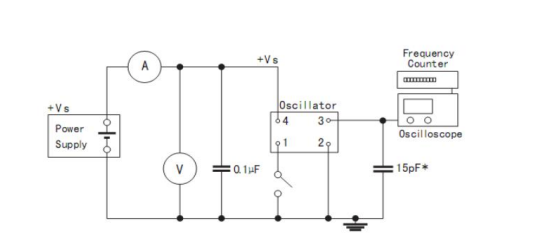

引腳如圖，電路是根據廠家數據手冊，如下圖

根據手冊，1#腳懸空，2#腳接地，3#腳輸出，4#腳電源。
本來以為是晶振燒了，所以找來同批買來的有源晶振（幾種不同頻率都有），測試2#和4#腳之間的電阻，驚奇發現它們?nèi)慷际?.6歐左右的電阻。
晶振的2#是接地，4#是電源，為什么之間的電阻如此小呢？是起振后隨頻率產生額外的感抗和容抗嗎？這些晶振是壞的嗎？你們的晶振是這樣的嗎？不太熟悉晶振的原理和結構，請高手講講

ID:824490 · 發表于 2022-11-26 13:48

如果2、4腳正反向電阻值差不多，壞是肯定的！

ID:879348 · 發表于 2022-11-26 14:45

其實就是買錯了，是無源的

ID:205485 · 發表于 2022-11-26 15:49

名字不是重點 發表于 2022-11-26 13:48
如果2、4腳正反向電阻值差不多，壞是肯定的！

正向反向都是只有零點幾歐姆，我第一感也是晶振壞了，但幾個型號的全都是這個癥狀，壞得也太巧了吧。

ID:824490 · 發表于 2022-11-26 15:58

還有就是樓上所說，你買錯了，。

ID:205485 · 發表于 2022-11-26 15:59

wufa1986 發表于 2022-11-26 14:45
其實就是買錯了，是無源的

謝謝提示，我覺得這個可能性很大，我下的是有源的單子，賣家有可能包裝上寫有源，實際裝進去的是無源，而且樣子還都是四角貼片的。

ID:16255 · 發表于 2022-11-28 09:39

懷疑這是無源晶振。

ID:1054331 · 發表于 2022-11-28 10:43

買錯了

ID:401564 · 發表于 2022-11-28 18:10

感覺就是無源晶振，有的無源晶振的2和4腳就是接地用的
只要是你沒有焊過的，它也是短路的，估計就是買錯了，或者是商家發錯了
0.6歐估計是萬用表表筆的阻值吧

ID:1054486 · 發表于 2022-11-28 21:03

首先你應該是買錯了，其次如果沒買錯的話可能是個無源晶振，希望能幫到你
