超低成本改造電動車充電器開關電源輸出12V 21V 24V電壓

ID:680729 · 發表于 2022-11-29 13:15

最近在某魚，花了25包郵入了十片電動車充電器線路板。多數是3842+358方案的板子。電壓一般是48V到72V。
電壓有點高，常需要12V 21V 24V電壓，只能加以改造了。
開始時沒經驗，總?cè)ブ乩@變壓器，費時費力。后來發現它那次級副線圈十幾伏，不就是在外層胡亂繞幾圈嗎。費那勁拆線圈干嘛。
直接在外層拿漆包銅絲繞個幾圈簡單多了。以前真是蠢得死。
需要改造的地方就是變壓器和采樣電阻。
   將變壓器拆下，將次級主線圈剪斷，然后換成在最外面用漆包線從下往上順時針繞5-6圈。（可以參考它上面的次級副線圈的方向）。

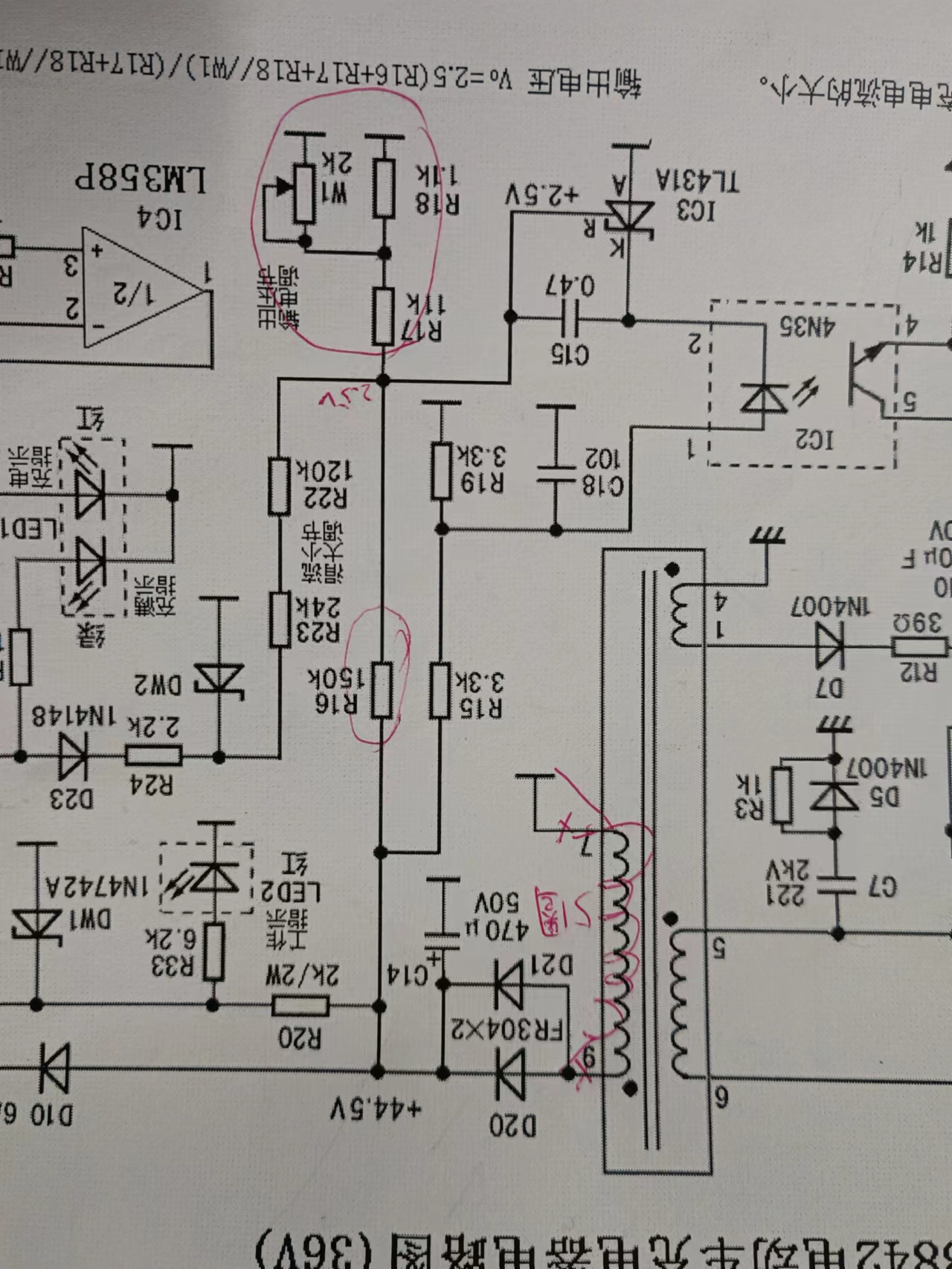

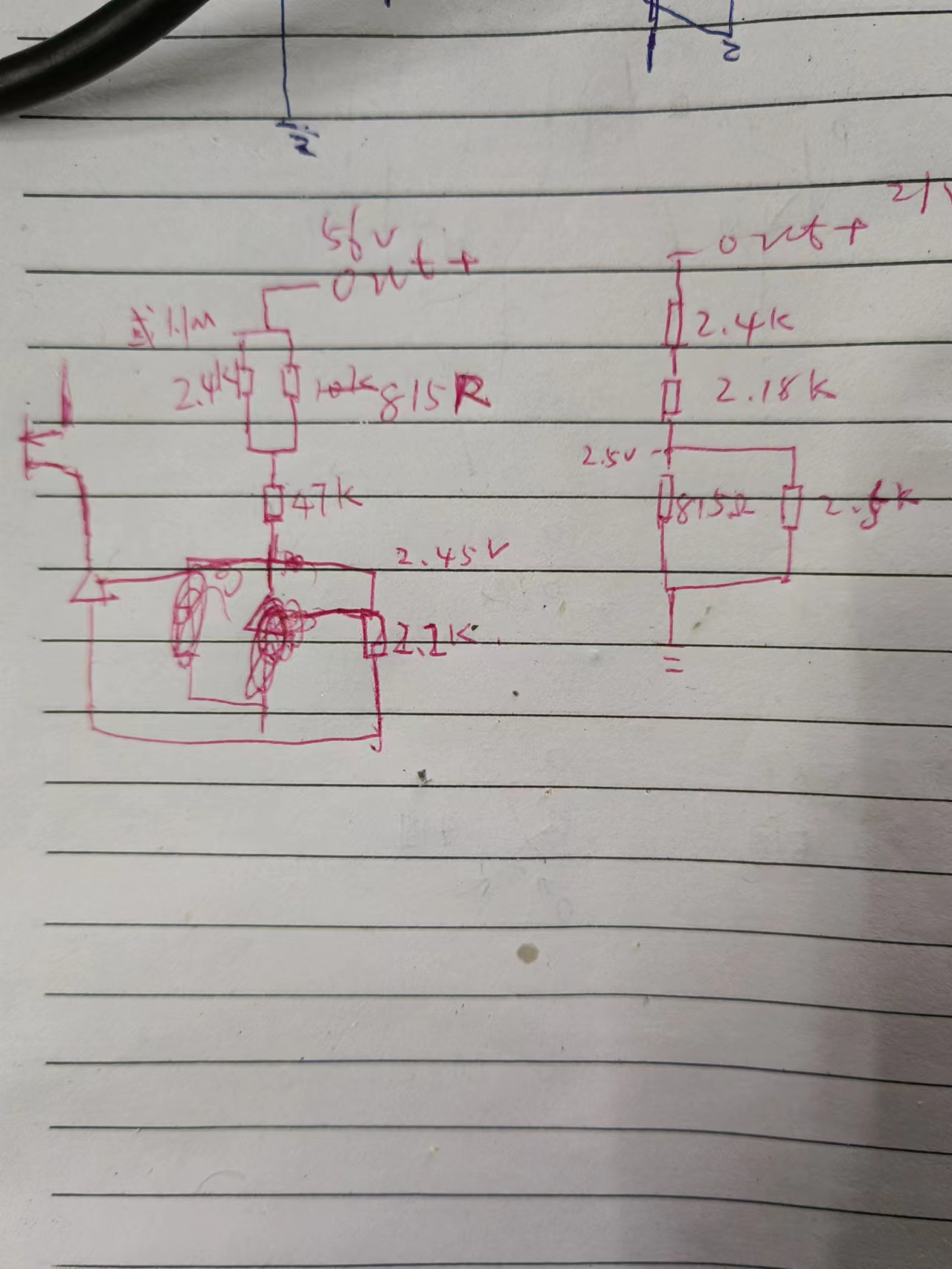

   接下來是改采樣電阻。根據所需電壓進行計算，用手機算超簡單。電阻可以使用一部分它上面原有的。我這個56V改21V如圖：

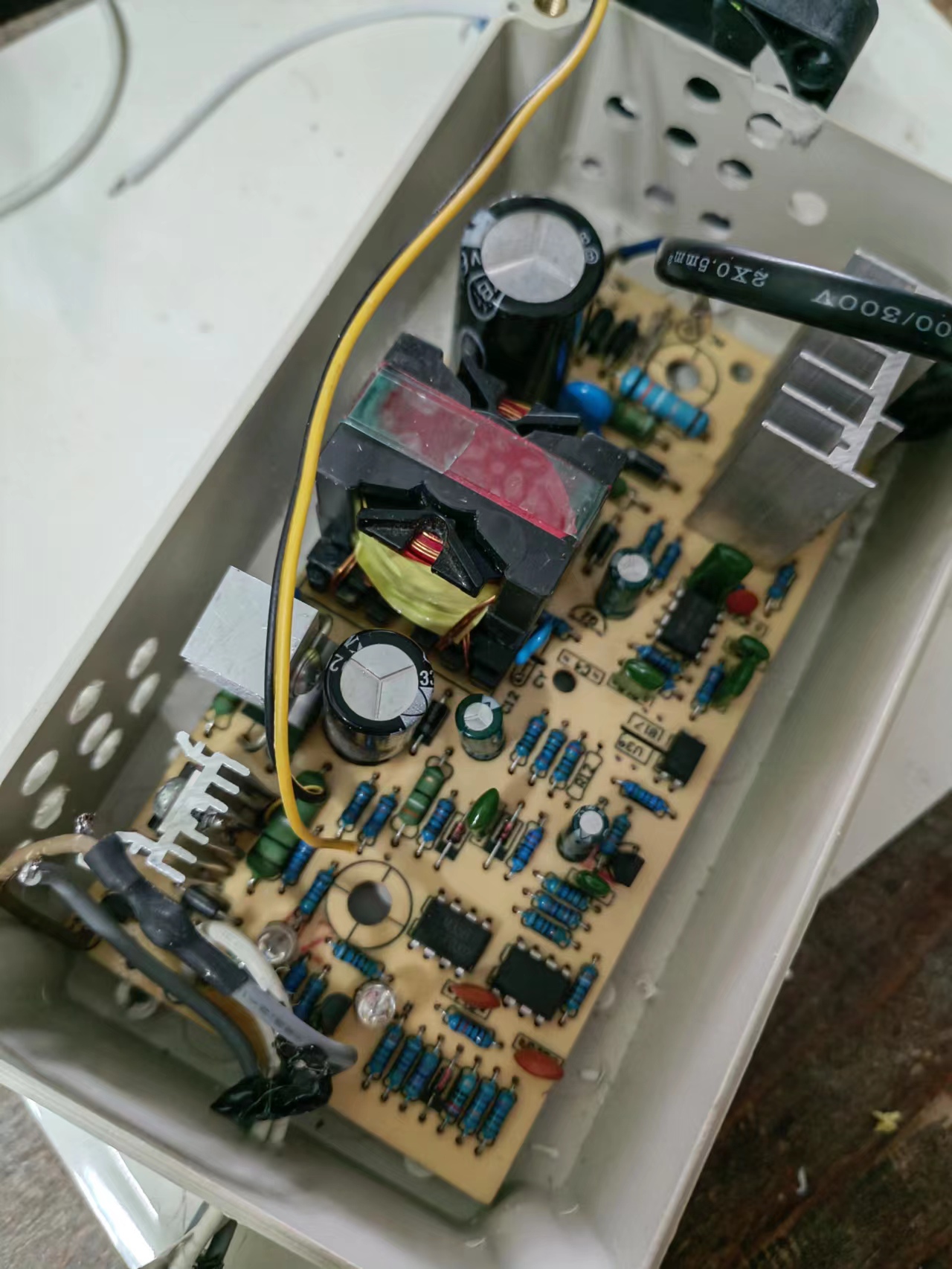

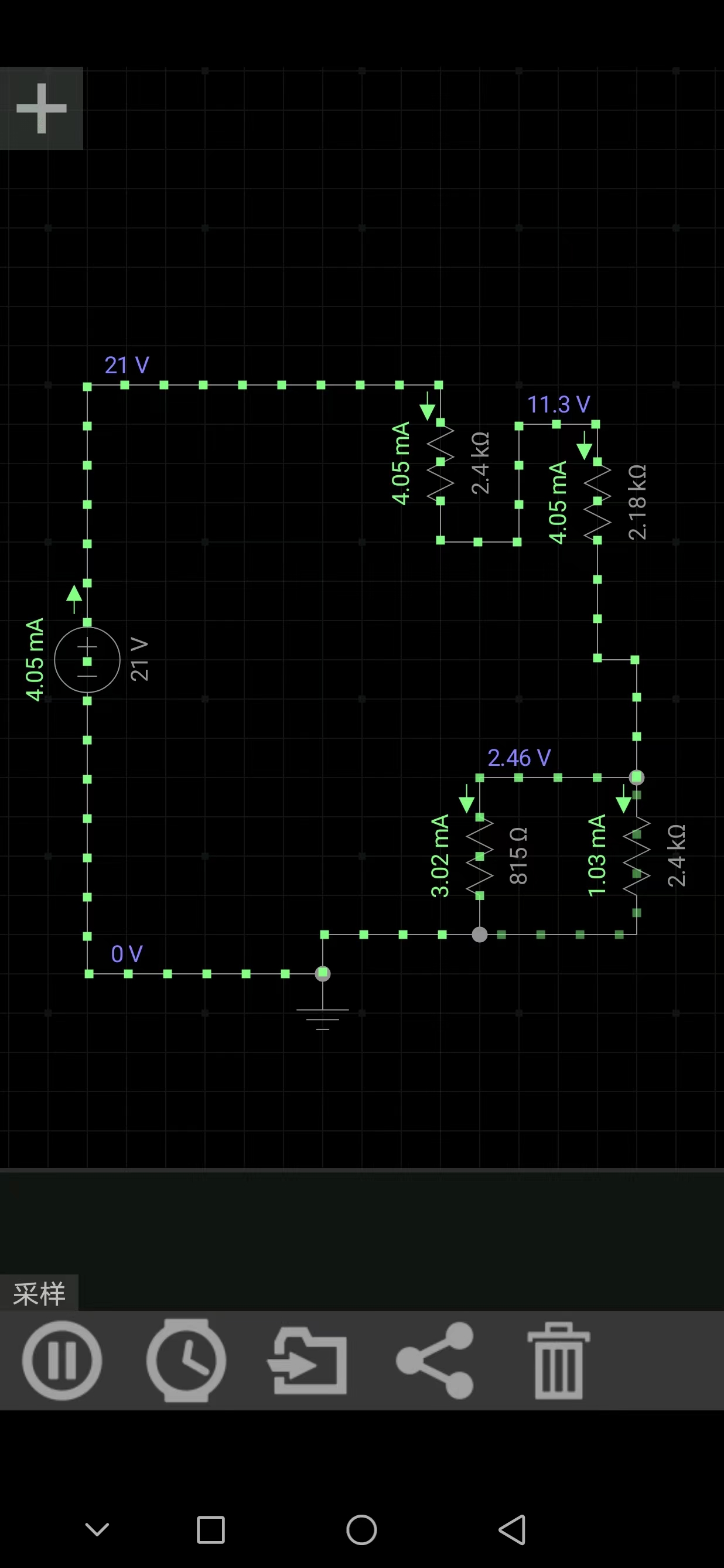

改造完成，上電測試，穩穩21.15V，如果采樣里面加個可調電阻，可以調電壓，電壓可以更準。
合計成本：2.5元電路板+1個2.4K電阻+廢變壓器上拆的銅絲一截+塑料盒

ID:1054898 · 發表于 2022-11-30 20:15

樓主厲害。我是用電腦電源改的，覺得比你這個復雜，以后應該用你這個方案

ID:137736 · 發表于 2023-1-31 20:57

有的變壓器沒空隙

ID:137736 · 發表于 2023-1-31 20:58

我用有空隙的變壓器，加繞出200V，做隔離變壓器用。
