畢業設計已經做好了，也已經答辯過了，第一時間發到51hei論壇來。今日見好多牛人都在討論和分享Atlium designer 13，無奈我英語不好，Atlium designer 13是無法享受了，為了讓大家看下我們單片機論壇的盛況，小弟先把我的畢業設計繡上，請各位雷人點評。
附件內有源程序和設計電路圖還有使用說明，請嚴格按照使用說明焊接。注：電路圖有錯誤，在使用說明里面已經有詳細說明。
弱弱問一句：能不能上精華貼或推薦貼？？？
廢話不多說，先上效果圖：

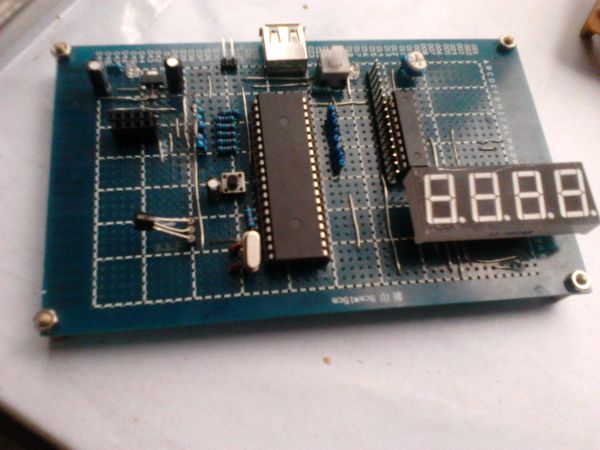

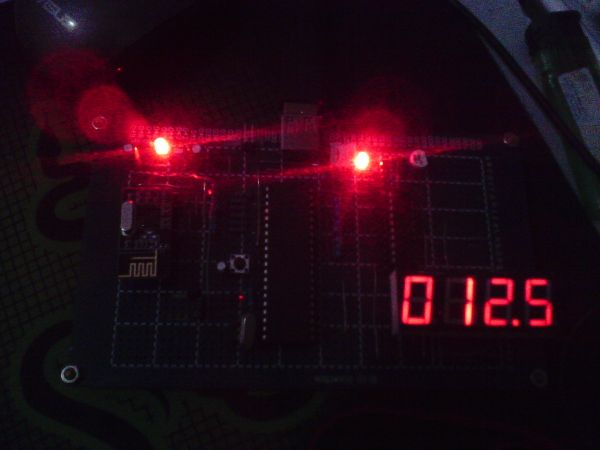

發射端照片開閃光
發射端照片閃光燈關

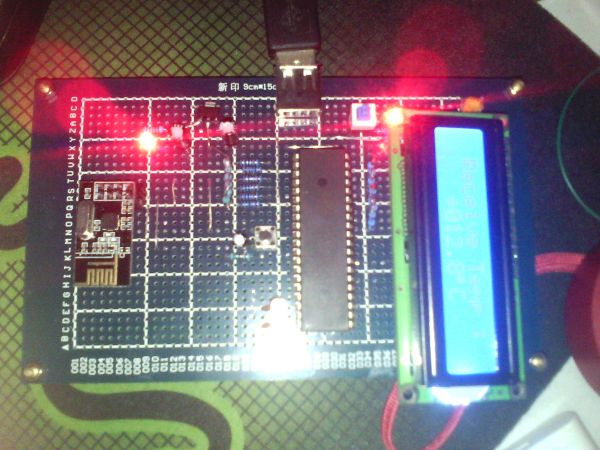

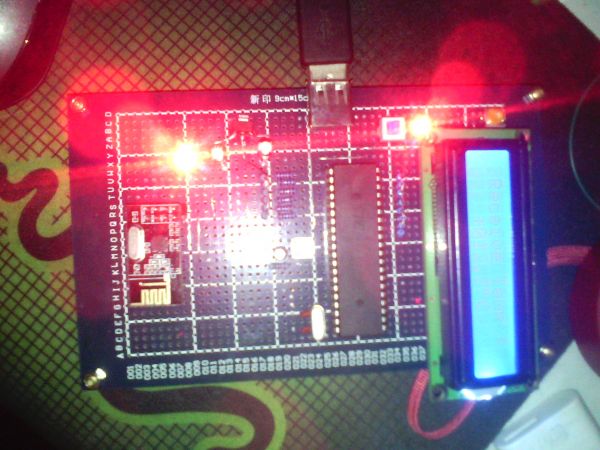

接收端照片，開閃光，效果不好，大家湊合看
接收端照片
接收端照片

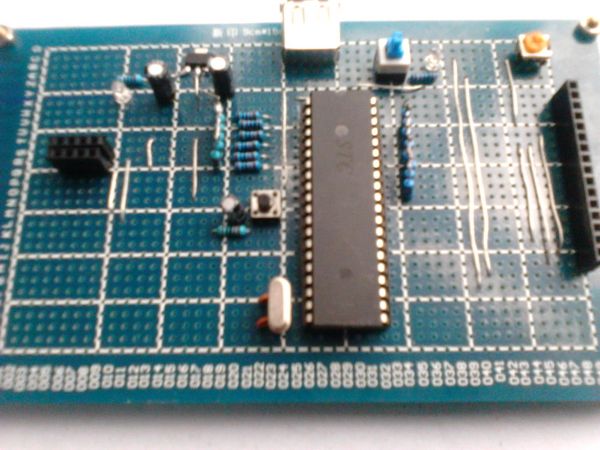

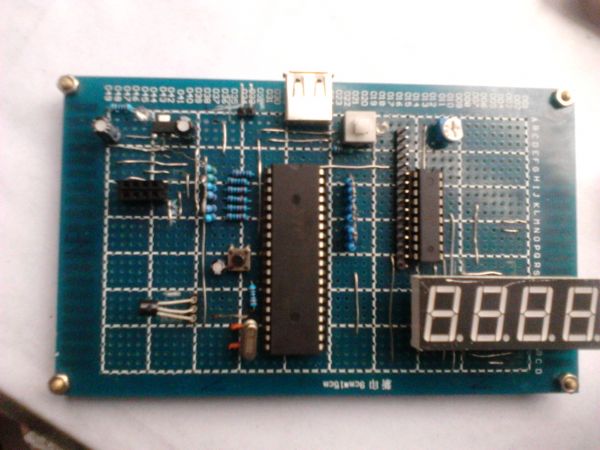

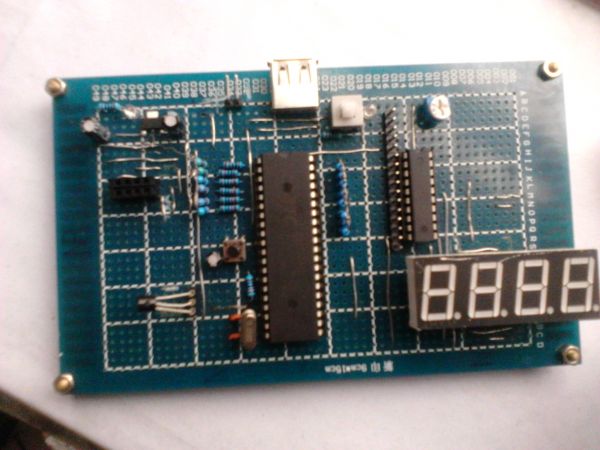

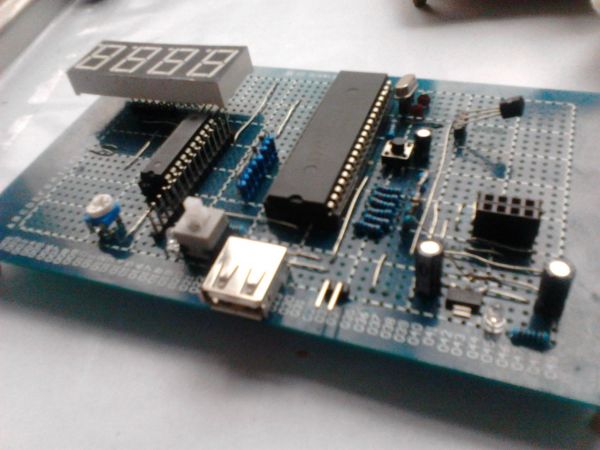

發射端正面，未插入NRF24L01
發射端正面，未插入NRF24L01
發射端正面，未插入NRF24L01
發射端正面，未插入NRF24L01

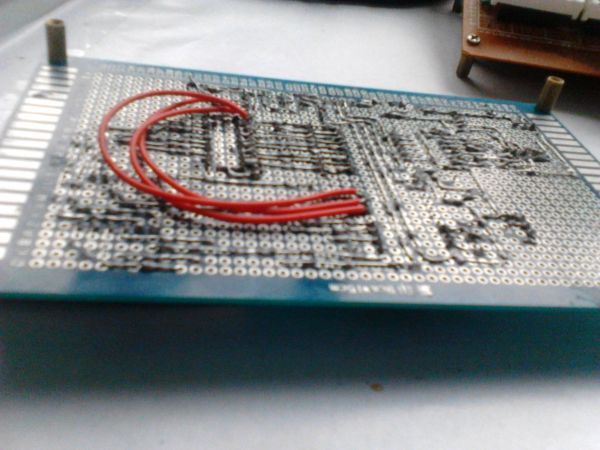

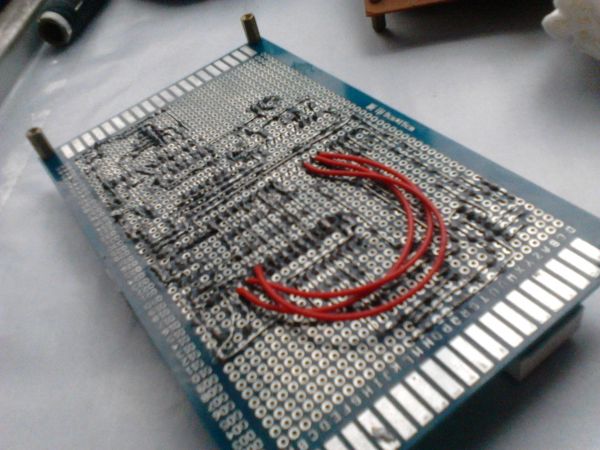

發射端背面照片，全手工打造
背面三根紅色線為測試用線，可以去除
焊工不好 大家見笑了

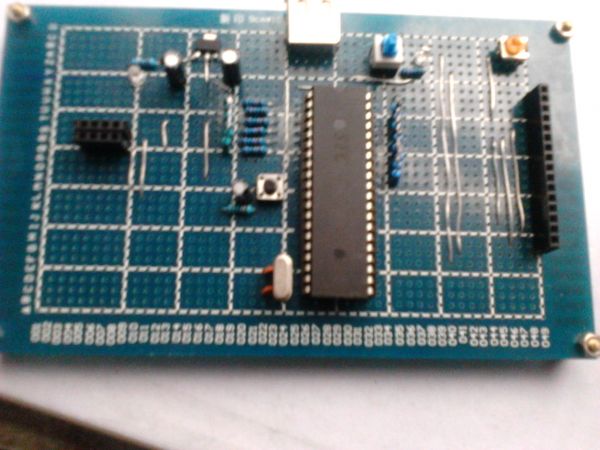

接收端照片，未插入NRF24L01和LCD1602
接收端照片，未插入NRF24L01和LCD1602

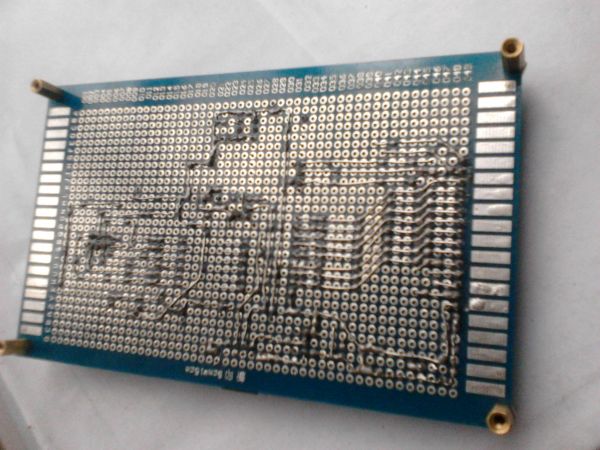

接收端背面照片，純手工打造

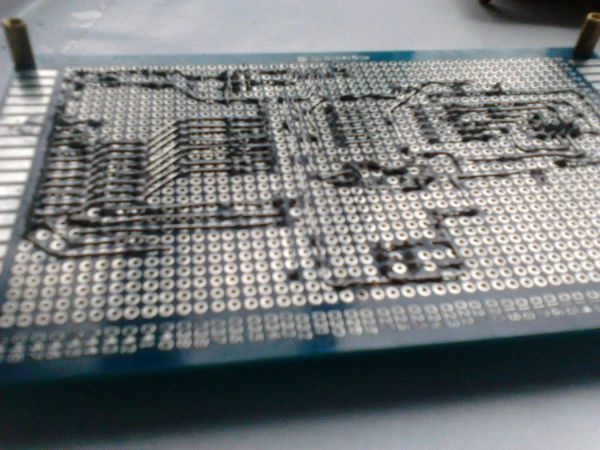

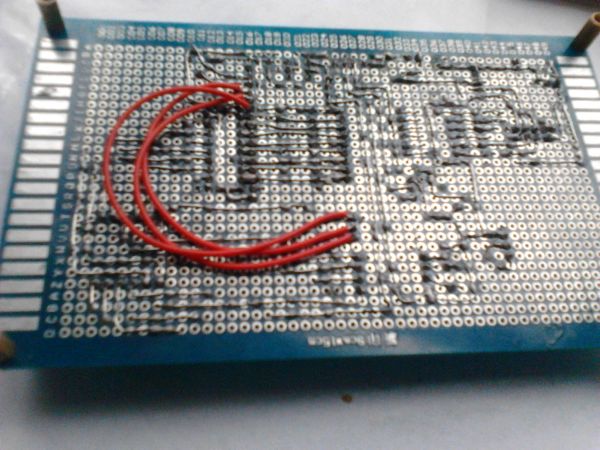

發射端背面照片，手工打造，精工

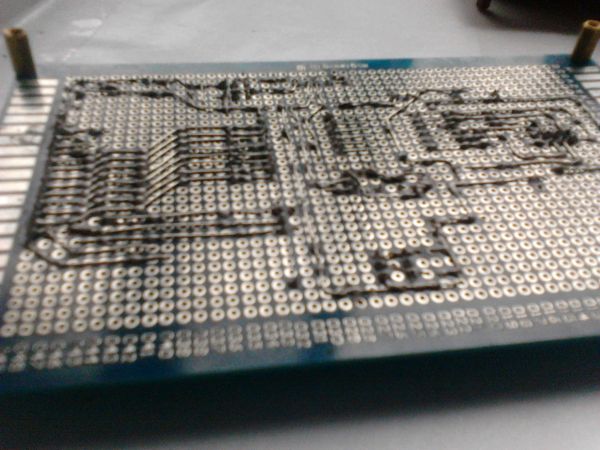

發射端照片，背面布局
