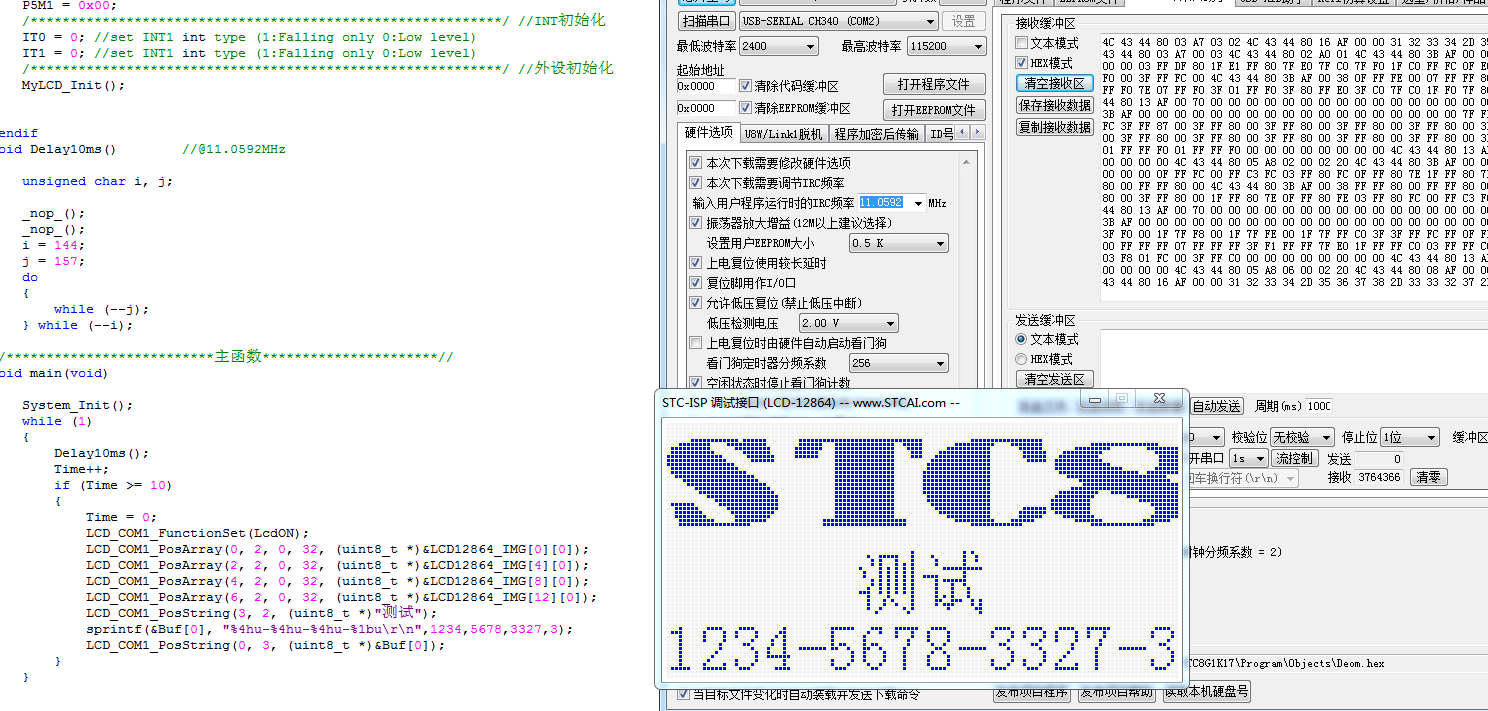

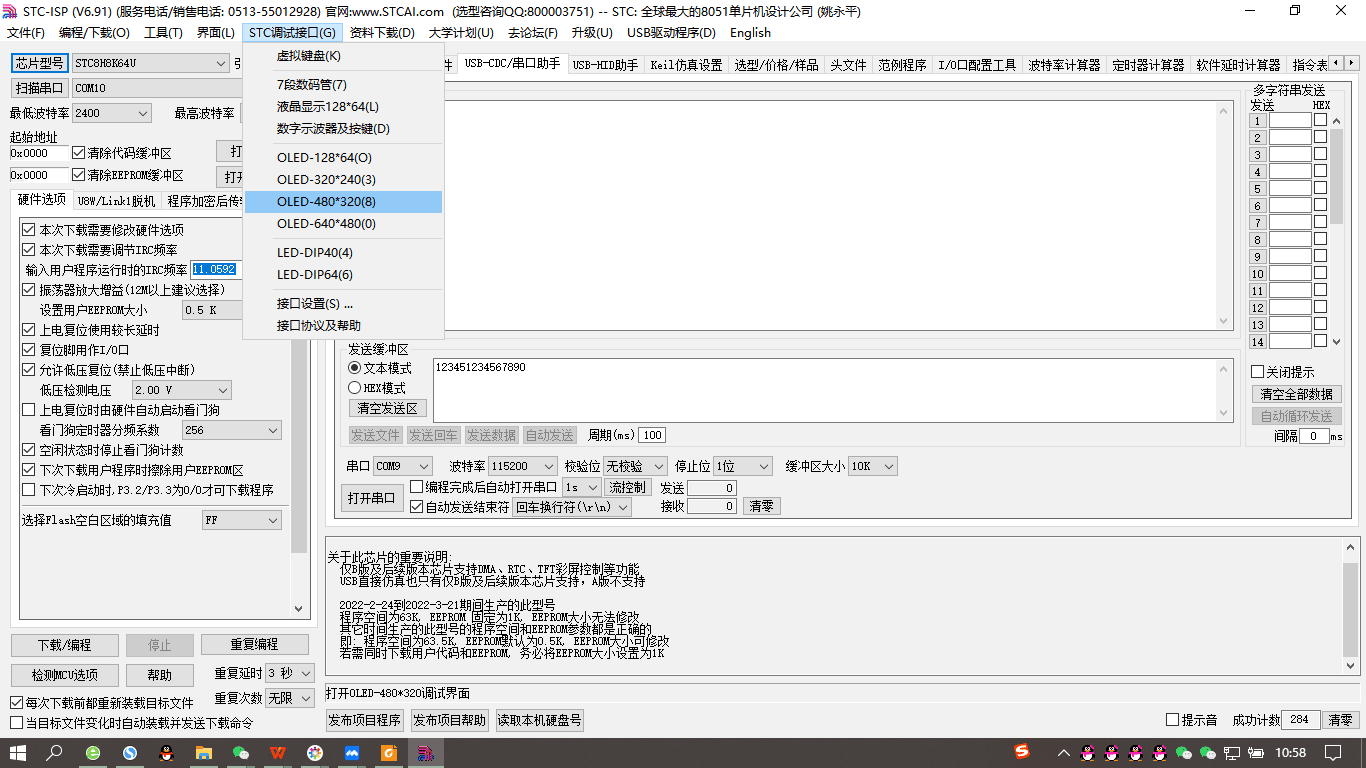

最近看STC的下載軟件更新了， 里面居然有一些調試接口。今天研究了一下，成功驅動起來了。使用的是STC8G1K17，其他單片機亦可。
可以寫入自定義的字符或者圖片，也可以寫入內置的漢字。用法和液晶基本一樣，只不過STC是通過串口驅動。

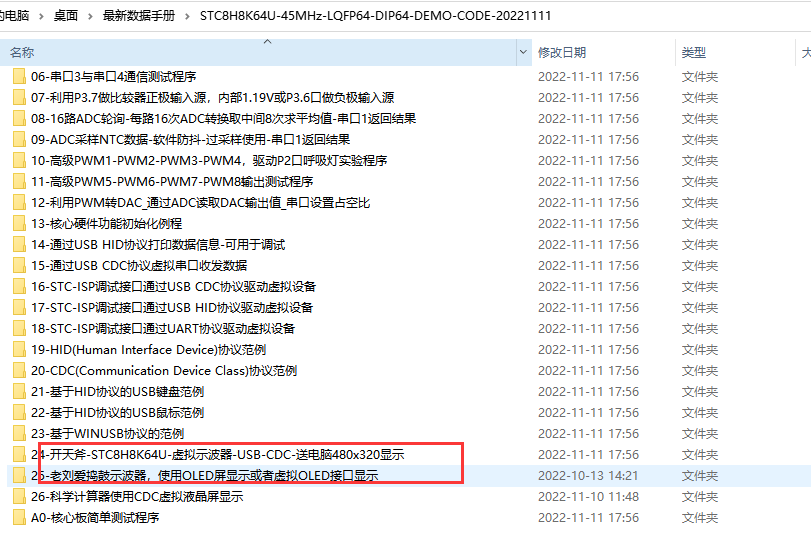

STC官網有驅動的例子，結合官網給的例子，自己修改了一下。
這個LCD取模是逐行式，順向，高位在前。
主要使用了這2個函數：
/***********************************************************
函數結果：STCISP_LCD12864_PosString
備 注：
命令格式： 4CH 43H 44H 80H 03H A7H X Y
命令說明：
1～4字節： 命令頭
5字節： 后面有效數據長度
6字節： 功能選擇（A7H顯示字符串）
7字節： 開始顯示字符串的X坐標（列號，范圍0～7）
8字節： 開始顯示字符串的Y坐標（行號，范圍0～3）
***********************************************************/
void STCISP_LCD12864_PosString(uint8_t X,uint8_t Y, char *String)
{
STCISP_LCD12864_SetBuf(strlen(String) + 1, String);//發送到緩沖區
STCISP_LCD12864_SetHeader();
MyLCD.STCISP_UartTxBuf[4] = 3;//有效數據長度
MyLCD.STCISP_UartTxBuf[5] = 0xA7;//功能選擇（A7H顯示字符串）
MyLCD.STCISP_UartTxBuf[6] = X;
MyLCD.STCISP_UartTxBuf[7] = Y;
Uart_COM1_WR_NByte(8,(uint8_t *)&MyLCD.STCISP_UartTxBuf[0]);
}
/***********************************************************
函數結果：STCISP_LCD12864_PosArray
備 注：
命令格式： 4CH 43H 44H 80H 05H A8H X Y FillHigh FillWide
命令說明：
1～4字節： 命令頭
5字節： 后面有效數據長度
6字節： 功能選擇（A8H顯示圖片）
7字節： 開始顯示圖片的X坐標（列號，范圍0～7）
8字節： 開始顯示圖片的Y坐標（行號，范圍0～3）
9字節： 圖片的寬度（列數，范圍1～8）
10字節： 圖片的高度（行數，范圍1～64）
***********************************************************/
void STCISP_LCD12864_PosArray(uint8_t X , uint8_t FillWide , uint8_t Y , uint8_t FillHigh , uint8_t *Array)
{
STCISP_LCD12864_SetBuf((uint16_t)(FillHigh*(FillWide*2UL)), Array);//發送到緩沖區
STCISP_LCD12864_SetHeader();
MyLCD.STCISP_UartTxBuf[4] = 5;//有效數據長度
MyLCD.STCISP_UartTxBuf[5] = 0xA8;//功能選擇（A8H顯示圖片）
MyLCD.STCISP_UartTxBuf[6] = X;
MyLCD.STCISP_UartTxBuf[7] = Y;
MyLCD.STCISP_UartTxBuf[8] = FillWide;
MyLCD.STCISP_UartTxBuf[9] = FillHigh;
Uart_COM1_WR_NByte(10,(uint8_t *)&MyLCD.STCISP_UartTxBuf[0]);
}
附件有完整Keil代碼工程:
STC8G1K17.zip
(89.49 KB, 下載次數: 21)
2022-12-8 17:56 上傳
點擊文件名下載附件
|
評分
-
查看全部評分
|
就當是st7920串行液晶用了
