單片機DHT11溫濕度檢測器程序仿真超閾值電阻絲模擬加熱水泵加濕電機風扇降溫

ID:548476 · 發表于 2022-12-9 13:48

AT89C52單片機作為數據處理器，DHT11采集溫濕度數據，按鍵調整溫濕度報警閾值，LCD12864來進行顯示溫濕度實時數據和報警閾值，當DHT11檢測到的溫度高于報警閾值的時候，電阻絲進行模擬加熱，當檢測到的溫度低于報警閾值的時候，風扇開始進行降溫；當檢測到的DHT11濕度低于報警閾值的時候，水泵進行模擬加濕，當檢測到的DHT11濕度高于報警閾值的時候，蜂鳴器進行鳴叫

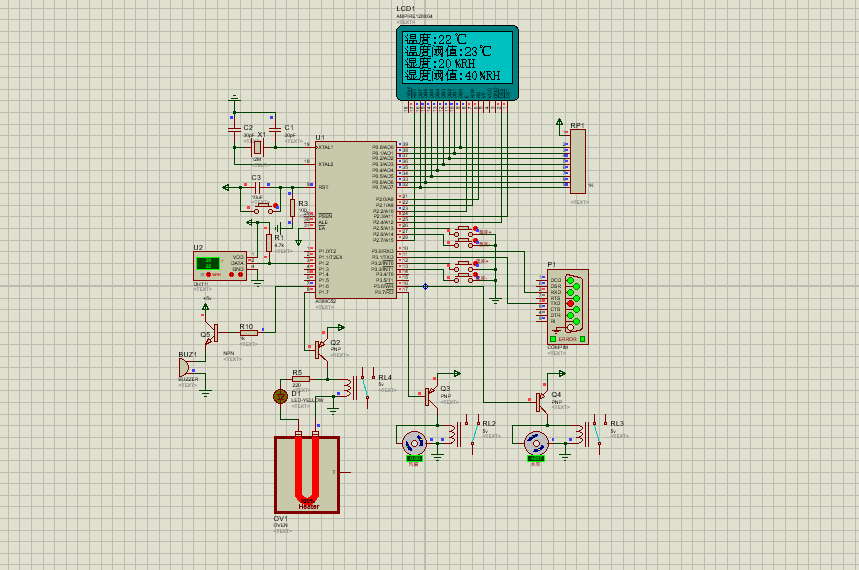

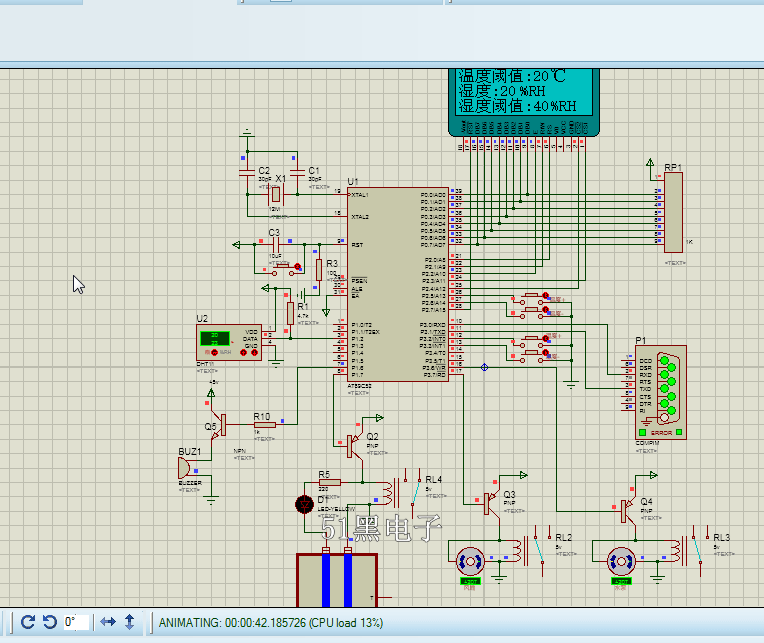

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
#include "config.h"
#include "lcd12864.h"
#include "dht11.h"
#include "stdio.h"
#include "intrins.h"
#include "math.h"
#include "uart.h"
#include "key.h"

uint  t  = 20;
uint  z  = 40;

unsigned char tempH,tempL,humiH,humiL;

/*******************************************************************************
* 函數 名    : Display
* 函數功能                : 顯示溫濕度閾值
*******************************************************************************/

void Display(void)
{
      uchar t_Buffer[3];
      uchar z_Buffer[3];
      delay_ms(100);
      t_Buffer[0] = t/10+0x30;
      t_Buffer[1] = t%10+0x30;
      t_Buffer[2] = '\0';
      Write_String(2,72,0,t_Buffer);
      delay_ms(100);
      z_Buffer[0] = z/10+0x30;
      z_Buffer[1] = z%10+0x30;
      z_Buffer[2] = '\0';
      Write_String(6,72,0,z_Buffer);
}

/*******************************************************************************
* 函數 名    : key_press
* 函數功能                : 檢測獨立按鍵是否按下，按下則返回對應鍵值
* 輸入    : mode=0：單次掃描按鍵
                                 mode=1：連續掃描按鍵
* 輸出          :
                                       KEY1_PRESS：K1按下溫度閾值加1
                                 KEY2_PRESS：K2按下溫度閾值減1
                                 KEY3_PRESS：K3按下濕度閾值加1
                                 KEY4_PRESS：K4按下濕度閾值減1
                                 KEY_UNPRESS：未有按鍵按下
*******************************************************************************/
void key_press()
{
      uchar key = 0;
      key = key_scan(1);
      if (key==KEY1_PRESS)
      {
            if(t<100)
                     t++;
      }
      else if (key==KEY2_PRESS)
      {
            if (t>0)
            t--;
      }
      if (key==KEY3_PRESS)
      {
            if(z<100)
                     z++;
      }
      else if (key==KEY4_PRESS)
      {
            if (z>0)
            z--;
      }
}

void baojing(void)
{
      {

            if (tempH > t)
            {
                     Fengsan = 0;
                     Relay = 1;
            }
            else
            {
                     Fengsan = 1;
                     Relay = 0;
            }
      }
      {

            if (humiH > z)
            {
                     Suibeng = 1;
                     Beep = 1;
            }
            else
            {
                     Suibeng       = 0;
                     Beep = 0;
            }
      }
}

/*******************************************************************************
* 函數 名    : 主函數
*******************************************************************************/
void main()
{
      uchar temp_buf[3],humi_buf[3];
      UartInit();
      dht11_rst();
      if(dht11_check()<0)
      {
            printf("DHT11 ERROR!\r\n");
      }
      else
      {
            printf("DHT11 OK\r\n");
      }

//       EA = 1;
      Init_12864();
      Qin();
      Write_String(0,0,0,"溫度");
      Write_String(0,32,0,":");
      Write_String(0,60,0,"℃");
      Write_String(2,0,0,"溫度閾值");
      Write_String(2,64,0,":");
      Write_String(2,90,0,"℃");

      Write_String(4,0,0,"濕度");
      Write_String(4,32,0,":");
      Write_String(4,60,0,"%RH");
      Write_String(6,0,0,"濕度閾值");
      Write_String(6,64,0,":");
      Write_String(6,90,0,"%RH");


      while(1)
      {
            Display();
            key_press();
            dht11_Read_Data(&tempH,&tempL,&humiH,&humiL);
            delay_ms(500);
//             Write_String(2,40,0,"&tempH");
            temp_buf[0]=tempH/10+0x30;
            temp_buf[1]=tempH%10+0x30;
            humi_buf[0]=humiH/10+0x30;
            humi_buf[1]=humiH%10+0x30;
            Write_String(0,40,0,temp_buf);
            Write_String(4,40,0,humi_buf);
            baojing();
//             printf("TEMP:%bu.%bu HUMI:%bu.%bu",tempH,tempL,humiH,humiL);
//             printf ("\r\n");
            printf(" 當前溫度:%bu.%bu",tempH,tempL);
            delay_ms(5);
            printf ("\r\n");
            delay_ms(5);
         printf(" 當前濕度:%bu.%bu",humiH,humiL);
            delay_ms(5);
      printf ("\r\n");
            delay_ms(5);
      }
}

Keil5代碼與Proteus8.13仿真下載:

溫濕度檢測（12864）.zip (173.46 KB, 下載次數: 89)
