自己畫的PCB求助

[復制鏈接]

電梯直達

跳轉到指定樓層

樓主

ID:1061413 發表于 2023-1-20 10:34 | 只看該作者 |只看大圖回帖獎勵

回帖獎勵

|倒序?yàn)g覽 |閱讀模式

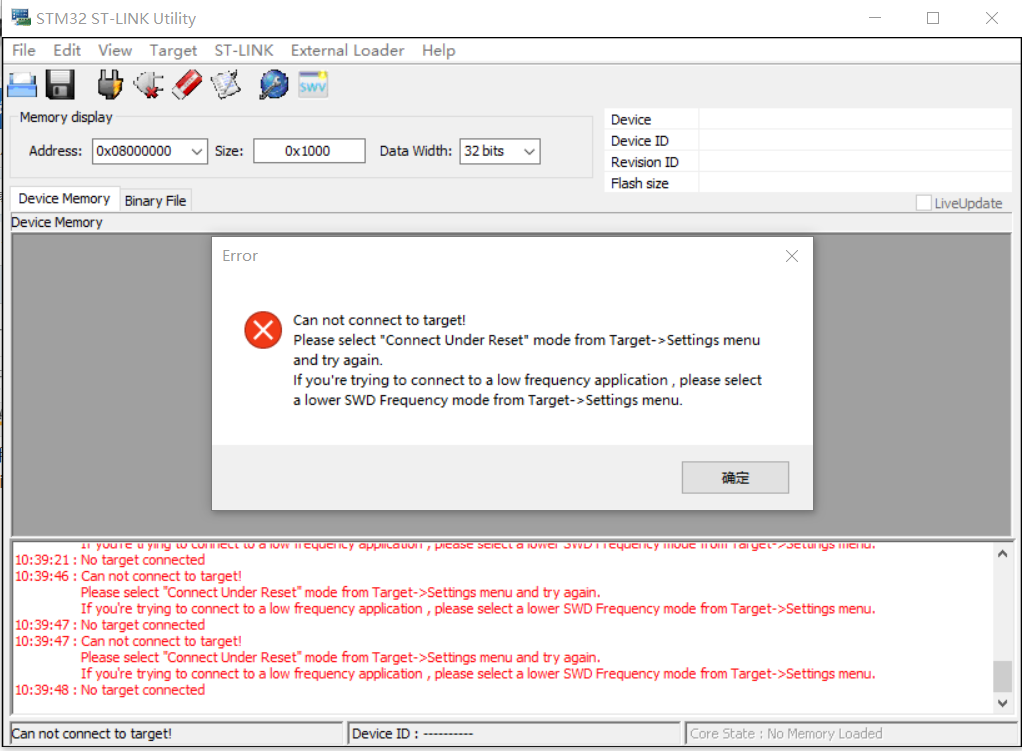

我自己畫了一塊STM32F103RE板，板子供電正常，用ST-LINK接上電腦，設備管理器能檢測到ST-LINK，但用keil下載程序的時候檢測不到設備，網上的各種方法都試過了，ST-LINK utility也連不上，跪求各位大佬幫忙

，是我畫的板子不對還是軟件的問題




我的原理圖

我的原理圖


沒貼的元件是5V轉3V3的芯片，應該不影響吧

沒貼的元件是5V轉3V3的芯片，應該不影響吧

分享到: QQ好友和群 QQ空間 騰訊微博 騰訊朋友

收藏0 淘帖0 頂0 踩0

回復

使用道具舉報

沙發

ID:941191 發表于 2023-1-20 20:36 | 只看該作者

芯片的供電是否都接對了。。芯片是否正常給芯片供電，地線是否接通。2個數據。。。就這些了。

回復

使用道具舉報

板凳

ID:490458 發表于 2023-1-24 14:10 | 只看該作者

你芯片的3.3v沒有，芯片沒有供電吧

回復

使用道具舉報

地板

ID:747496 發表于 2023-1-26 16:30 | 只看該作者

2個信號線有沒有接反了

回復

使用道具舉報

5^#

ID:581207 發表于 2023-2-1 12:42 | 只看該作者

測量下芯片供電是否有問題

回復

使用道具舉報

6^#

ID:394424 發表于 2023-2-1 14:59 | 只看該作者

1.在windows系統下查看是否有驅動 st-link 或者J-link
2.測量電壓，基本上st的都是3.3v供電沒有供電肯定連接不上
3.注意swd的連接線是否接反

回復

使用道具舉報

7^#

ID:1062303 發表于 2023-2-7 10:44 | 只看該作者

多半是供電問題

回復

使用道具舉報

8^#

ID:230901 發表于 2023-2-9 14:04 | 只看該作者

是不是VDDA和VSSA沒有接的問題

回復

使用道具舉報

9^#

ID:130230 發表于 2023-2-22 17:55 | 只看該作者

從第一張截圖上看，沒有識別到單片機。量一下VCC/GND/CLK/DATA這四個引腳是否和JLINK連接上了。

回復

使用道具舉報

10^#

ID:604703 發表于 2023-2-28 13:55 | 只看該作者

電腦沒有識別到ST-LINK，看下接線是否正確

回復

使用道具舉報

11^#

ID:291668 發表于 2023-2-28 16:36 | 只看該作者

一般情況下，板子首先檢查電源是否正常，按你的描述，單片機沒有供電

回復

使用道具舉報

12^#

ID:562893 發表于 2023-3-5 08:43 | 只看該作者

VSSA和VDDA未連接，就是這個原因。

回復

使用道具舉報

13^#

ID:562893 發表于 2023-3-5 08:48 | 只看該作者

VSSA和VDDA未連接。
