基于51單片機的簡易計算器設計與制作(附源代碼與仿真)

[復制鏈接]
ID:1061648 發表于 2023-1-27 22:23 | 顯示全部樓層 |閱讀模式
本系統選用AT89C52單片機為主控機。通過擴展必要的外圍接口電路，實現對計算器的設計，具體能實現如下功能：
（1）由于設計的計算器要進行四則運算，為了得到較好的顯示效果，經綜合分析后，最后采用數碼管結果。
（2）采用鍵盤輸入方式，鍵盤包括數字鍵（0～9）、符號鍵（+、-、×、÷）、清除鍵(on\c)和等號鍵（=），故只需要16 個按鍵即可，設計中采用集成的計算鍵盤。
（3）在執行過程中，開機顯示零，等待鍵入數值計算器在內部執行數值轉換和存儲，并等待再次鍵入數值，當再鍵入數值后將顯示鍵入的數值，按等號就會在LED上輸出運算結果。

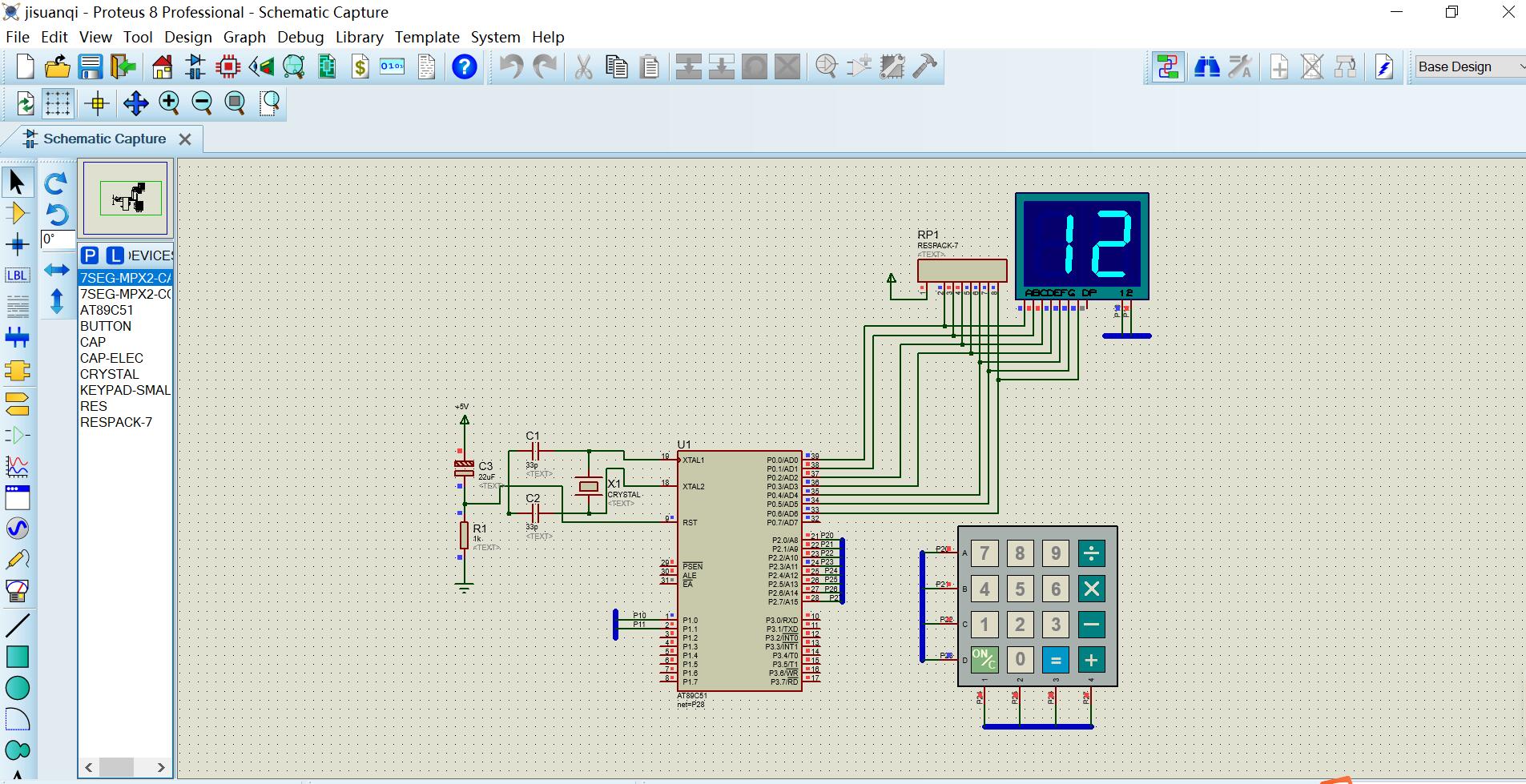

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

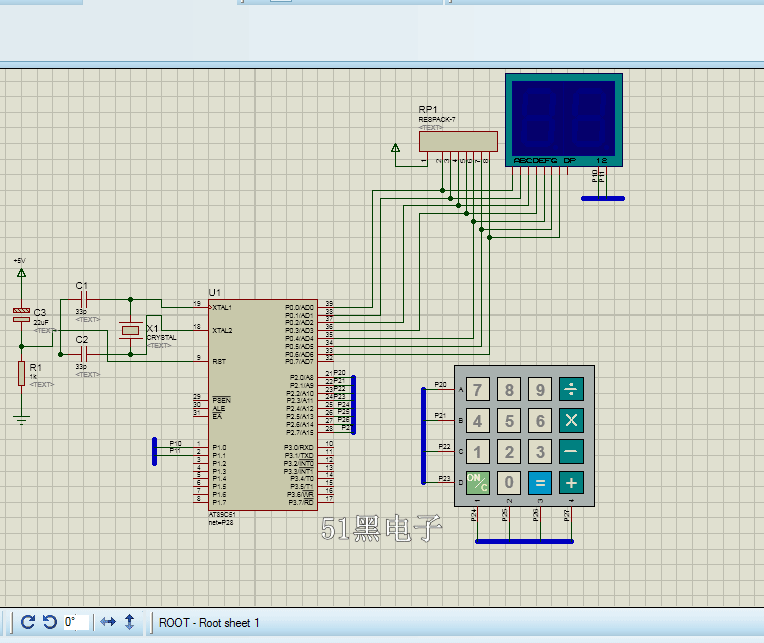

仿真硬件圖

仿真硬件圖

部分代碼

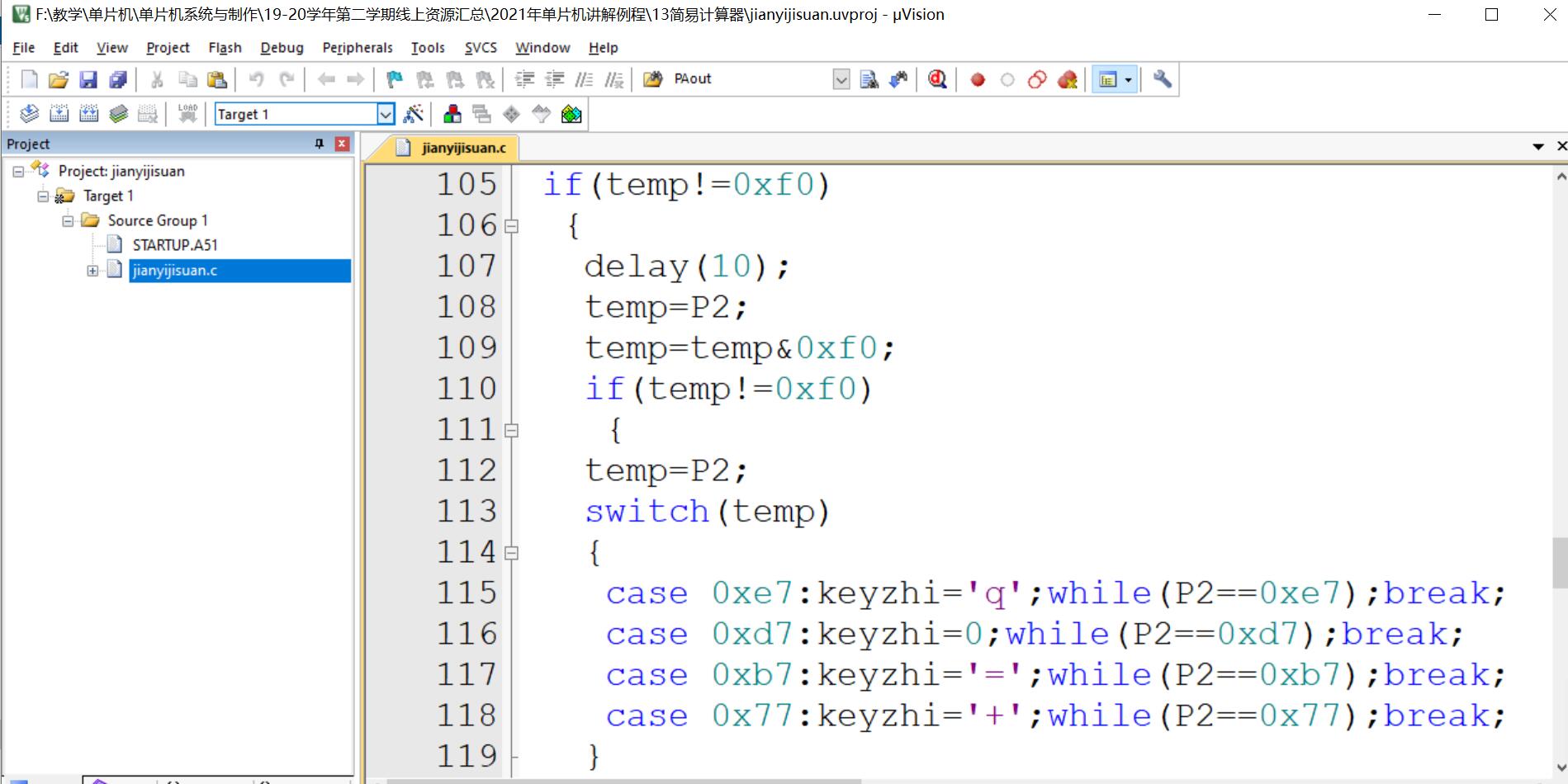

部分代碼

單片機源程序如下:
  1. #include <reg51.h>
  2. #define uint unsigned int
  3. #define uchar unsigned char
  4. sbit GW=P1^1;
  5. sbit SW=P1^0;
  6. uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,
  7.                0x6d,0x7d,0x07,0xff,0x6f};
  8. void delay(uint z)
  9. {
  10. uint i,j;
  11. for(i=z;i>0;i--)
  12.    for(j=120;j>0;j--);
  13. }
  14. void display(uchar num)
  15. {
  16. uchar Gnum,Snum;
  17. Gnum=num%10;
  18. Snum=num/10;

  20. GW=0;
  21. SW=1;
  22. P0=table[Gnum];
  23. delay(2);
  24. GW=1;
  25. SW=1;

  27. GW=1;
  28. SW=0;
  29. P0=table[Snum];
  30. delay(2);
  31. GW=1;
  32. SW=1;
  33. }
  34. uchar keyscan()
  35. {
  36. uchar temp,keyzhi=0xff;
  37. P2=0xfe;                                          //第一行鍵值
  38. temp=P2;
  39. temp=temp&0xf0;
  40. if(temp!=0xf0)
  41.   {
  42.    delay(10);
  43.    temp=P2;
  44.    temp=temp&0xf0;
  45.    if(temp!=0xf0)
  46.     {
  47.          temp=P2;
  48.          switch(temp)
  49.          {
  50.           case 0xee:keyzhi=7;while(P2==0xee);break;
  51.           case 0xde:keyzhi=8;while(P2==0xde);break;
  52.           case 0xbe:keyzhi=9;while(P2==0xbe);break;
  53.           case 0x7e:keyzhi='/';while(P2==0x7e);break;
  54.          }
  55.         }
  56.   }


  59.   P2=0xfd;                                          //第二行鍵值
  60. temp=P2;
  61. temp=temp&0xf0;
  62. if(temp!=0xf0)
  63.   {
  64.    delay(10);
  65.    temp=P2;
  66.    temp=temp&0xf0;
  67.    if(temp!=0xf0)
  68.     {
  69.          temp=P2;
  70.          switch(temp)
  71.          {
  72.           case 0xed:keyzhi=4;while(P2==0xed);break;
  73.           case 0xdd:keyzhi=5;while(P2==0xdd);break;
  74.           case 0xbd:keyzhi=6;while(P2==0xbd);break;
  75.           case 0x7d:keyzhi='*';while(P2==0x7d);break;
  76.          }
  77.         }
  78.   }


  81.   P2=0xfb;                                          //第三行鍵值
  82. temp=P2;
  83. temp=temp&0xf0;
  84. if(temp!=0xf0)
  85.   {
  86.    delay(10);
  87.    temp=P2;
  88.    temp=temp&0xf0;
  89.    if(temp!=0xf0)
  90.     {
  91.          temp=P2;
  92.          switch(temp)
  93.          {
  94.           case 0xeb:keyzhi=1;while(P2==0xeb);break;
  95.           case 0xdb:keyzhi=2;while(P2==0xdb);break;
  96.           case 0xbb:keyzhi=3;while(P2==0xbb);break;
  97.           case 0x7b:keyzhi='-';while(P2==0x7b);break;
  98.          }
  99.         }
  100.   }

  102.   P2=0xf7;                                          //第四行鍵值
  103. temp=P2;
  104. temp=temp&0xf0;
  105. if(temp!=0xf0)
  106.   {
  107.    delay(10);
  108.    temp=P2;
  109.    temp=temp&0xf0;
  110.    if(temp!=0xf0)
  111.     {
  112.          temp=P2;
  113.          switch(temp)
  114.          {
  115.           case 0xe7:keyzhi='q';while(P2==0xe7);break;
  116.           case 0xd7:keyzhi=0;while(P2==0xd7);break;
  117.           case 0xb7:keyzhi='=';while(P2==0xb7);break;
  118.           case 0x77:keyzhi='+';while(P2==0x77);break;
  119.          }
  120.         }
  121.   }
  122. return keyzhi;
  123. }
復制代碼
