這個電路可以測量交流電電壓嗎?

ID:974778 · 發表于 2023-2-1 14:15

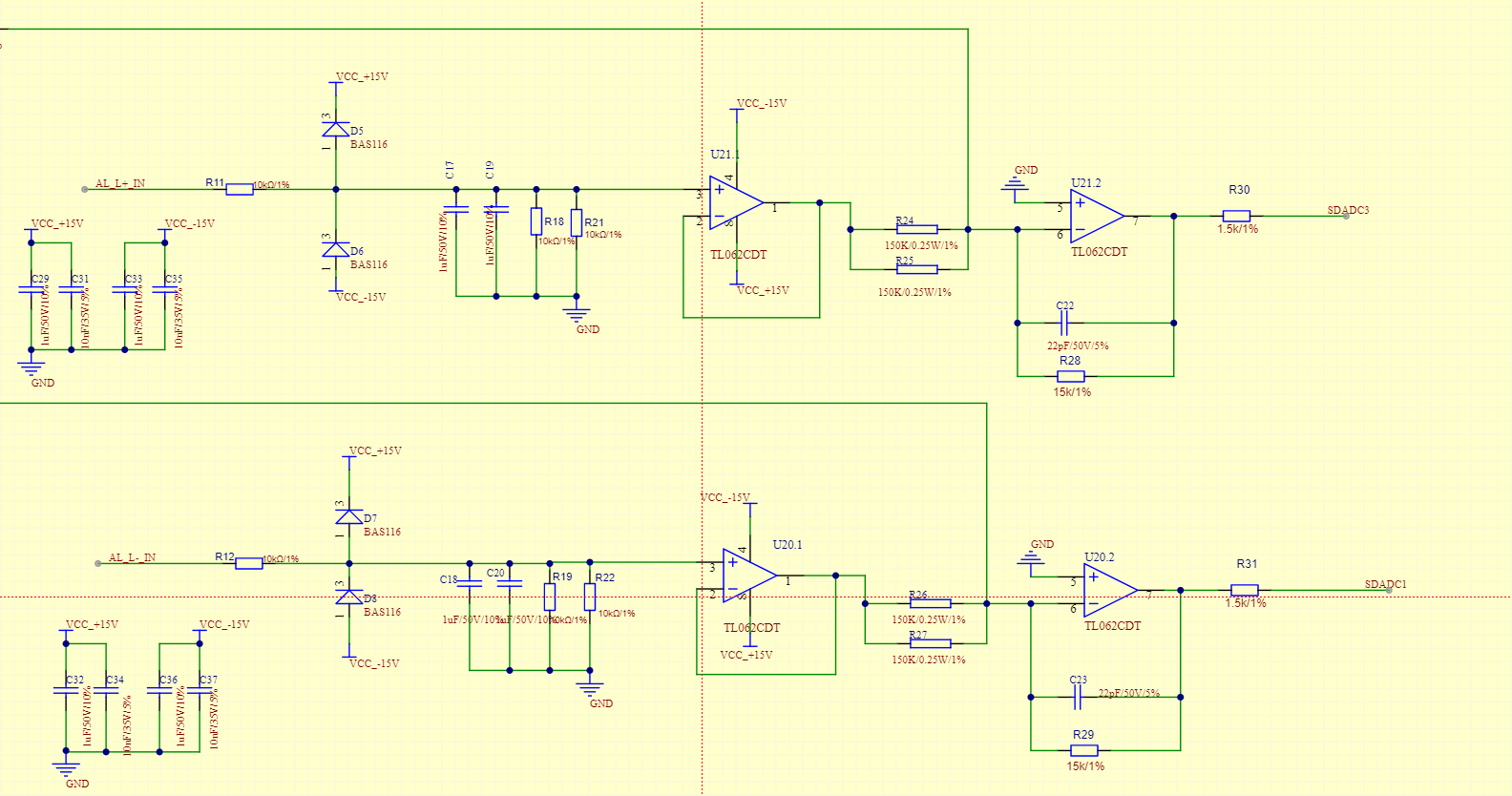

在電路的AL_IN前端還有電阻進行分壓工作。目前該電路可以直接測量到直流電壓，不清楚是否可以用來測量交流電壓。請大佬們賜教，幫忙分析一下原理！

ID:94031 · 發表于 2023-2-1 14:34

能測負直流電壓就能測交流電壓。

ID:366877 · 發表于 2023-2-1 16:11

通常我們講的交流電是分正半周和負半周的，你這貌似只能測量正半周。

ID:883242 · 發表于 2023-2-1 23:02

你貼的這部分電路測試交流電沒問題，但是送往后級寫著SDADC的標號，顯然不支持交流。

ID:136119 · 發表于 2023-2-2 08:42

我推薦，用變壓器降壓，在用全橋二極管整流。電容濾波，在獲取直流電壓

ID:965189 · 發表于 2023-2-2 09:29

只看這個輸入端，和一般使用正負電源的都可以，

ID:1034262 · 發表于 2023-2-2 11:01

前部電路可以，但是ADC如果是只能測正電壓的，則就不能字節測量交流，此時要將0點移位至ADC量程的中點，高于中點電壓為正，低于中點電壓為負，對幅度進行均方差計算就可以得到交流有效值。
