剃須刀電路板上的這個電子元件是什么?

ID:158391 · 發表于 2023-2-6 23:50

今天想給服役了10多年的剃須刀換塊電池，結果手抖，給整冒煙了，除了電阻燒斷了外，圖中間標著Z862的是什么元件，哪里都沒查到，看他的電路，220V交流電進來后各接到他下面的兩個腳，然后左面的兩個腳標有正負極，這是個集成的二級管整流橋嗎？剃須刀是飛利浦HQ5813,有沒有手頭正好有這個剃須刀的幫看下Z862后面是不是還有一個數字或字母。萬能的某一個寶這把也不靈了。

ID:883242 · 發表于 2023-2-7 02:53

明顯是個整流橋。

ID:213173 · 發表于 2023-2-7 06:38

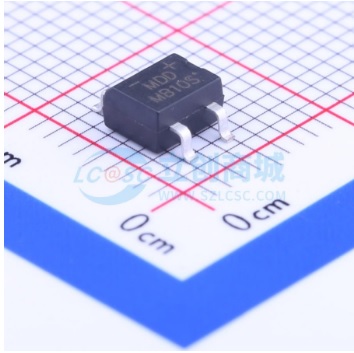

MB10S 1kV 1A.pdf (1.95 MB, 下載次數: 4)

ID:220661 · 發表于 2023-2-7 07:40

怎么看都是個整流橋。建議樓主直接去掉危險的220V輸入改成Type-C充電吧。

ID:857072 · 發表于 2023-2-7 07:48

就是個整流橋他這個充電功率非常小你隨便找一個大小差不多的整流橋換上就OK了，不過還要查一下后面還有沒有地方短路的

ID:857072 · 發表于 2023-2-7 07:50

修之前要把這些燒蝕的那些痕跡都要清理干凈不然有可能會打火的

ID:86926 · 發表于 2023-2-7 08:02

整流橋來的

ID:935795 · 發表于 2023-2-7 08:10

整流橋

ID:56665 · 發表于 2023-2-7 08:11

從圖片上看好像是橋整流橋

ID:57414 · 發表于 2023-2-7 08:23

是整流橋堆，找個MB6S代換上去效果應該是一樣的。

ID:1043650 · 發表于 2023-2-7 08:33

微型整流橋

ID:140489 · 發表于 2023-2-7 08:35

Z862是整流橋，用MB6S代換就行

ID:752974 · 發表于 2023-2-7 08:40

沒錯，就是整流橋。

ID:673647 · 發表于 2023-2-7 08:57

橋堆��！

ID:672792 · 發表于 2023-2-7 09:06

很明顯是整流橋嗎

ID:194654 · 發表于 2023-2-7 09:24

這電路板真是慘不忍睹啊，那個4腳帶+-號的是整流橋。

ID:879348 · 發表于 2023-2-7 09:54

不要修了，直接買個充電板，改USB充電

ID:584814 · 發表于 2023-2-7 10:13

1、你早已知道答案；
2、現場很恐怖；
3、建議自己改電路。
燒過的板最好不加高壓，建議改低壓5V之類的

ID:158391 · 發表于 2023-2-7 10:25

好，這下確定了，感謝樓上諸位的幫助，就不一一謝過了，采納大家的意見，整個MB6S換上。
話說昨天是因?yàn)槭智罚緛?lái)電阻換上后指示燈都已經正常了，然后我就想不用電阻能怎么樣，就用表筆把電陰短路了，結果，砰的一聲，嚇得我一個后仰，差點使出鐵板橋的功夫，眼前金星直冒，再看那電阻兩個腳都已經斷了，掉在我腿上，表筆也打出一個坑。唉，這得吸取多少次教訓才能改掉這手欠的毛病
還有今天剛在電子制作區看到了個貼子，找到了差不多的電路圖，也明白過來了

ID:158391 · 發表于 2023-2-7 10:28

gongnn 發表于 2023-2-7 07:40
怎么看都是個整流橋。建議樓主直接去掉危險的220V輸入改成Type-C充電吧。

電路板空間有限啊，5V還得轉一下才能給電池充電吧，直接充怕充暴了

ID:158391 · 發表于 2023-2-7 10:32

wufa1986 發表于 2023-2-7 09:54
不要修了，直接買個充電板，改USB充電

那還得找和這個電路板形狀一樣的啊，太難了，昨天看了這個剪刀二手的板子最便宜的還要35，算了，花1塊多買MB6S換上得了

ID:1047633 · 發表于 2023-2-7 11:00

貼片整流橋，橋堆。

ID:1061331 · 發表于 2023-2-7 11:38

對的是整流作用，有個Z是標識可能

ID:220661 · 發表于 2023-2-7 12:55

看看是什么電池，如果是3.7V鋰電池，2元錢買個充電板還帶過充過放保護功能的。

ID:220661 · 發表于 2023-2-7 13:19

HQ5813電池就是鋰電池，直接在電池電路位置改成typec充放電管理非常簡單。

ID:220661 · 發表于 2023-2-7 13:19

阻容降壓的電容位置足夠放下小電路板了。

ID:158391 · 發表于 2023-2-7 14:08

gongnn 發表于 2023-2-7 13:19
HQ5813電池就是鋰電池，直接在電池電路位置改成typec充放電管理非常簡單。

不是鋰電的，是鎳氫電池，1.2伏的。
不過你這提醒了我，下次就把他所有原來的東西都不要，就換成一個鋰電和個小充電板

ID:1025635 · 發表于 2023-2-7 14:09

整流橋換上就OK了

ID:1062361 · 發表于 2023-2-7 14:40

是橋式整流器

ID:1062361 · 發表于 2023-2-7 14:41

這個東西是橋式整流器
