如何推導電路中未知芯片的型號?

ID:453055 · 發表于 2023-2-11 22:42

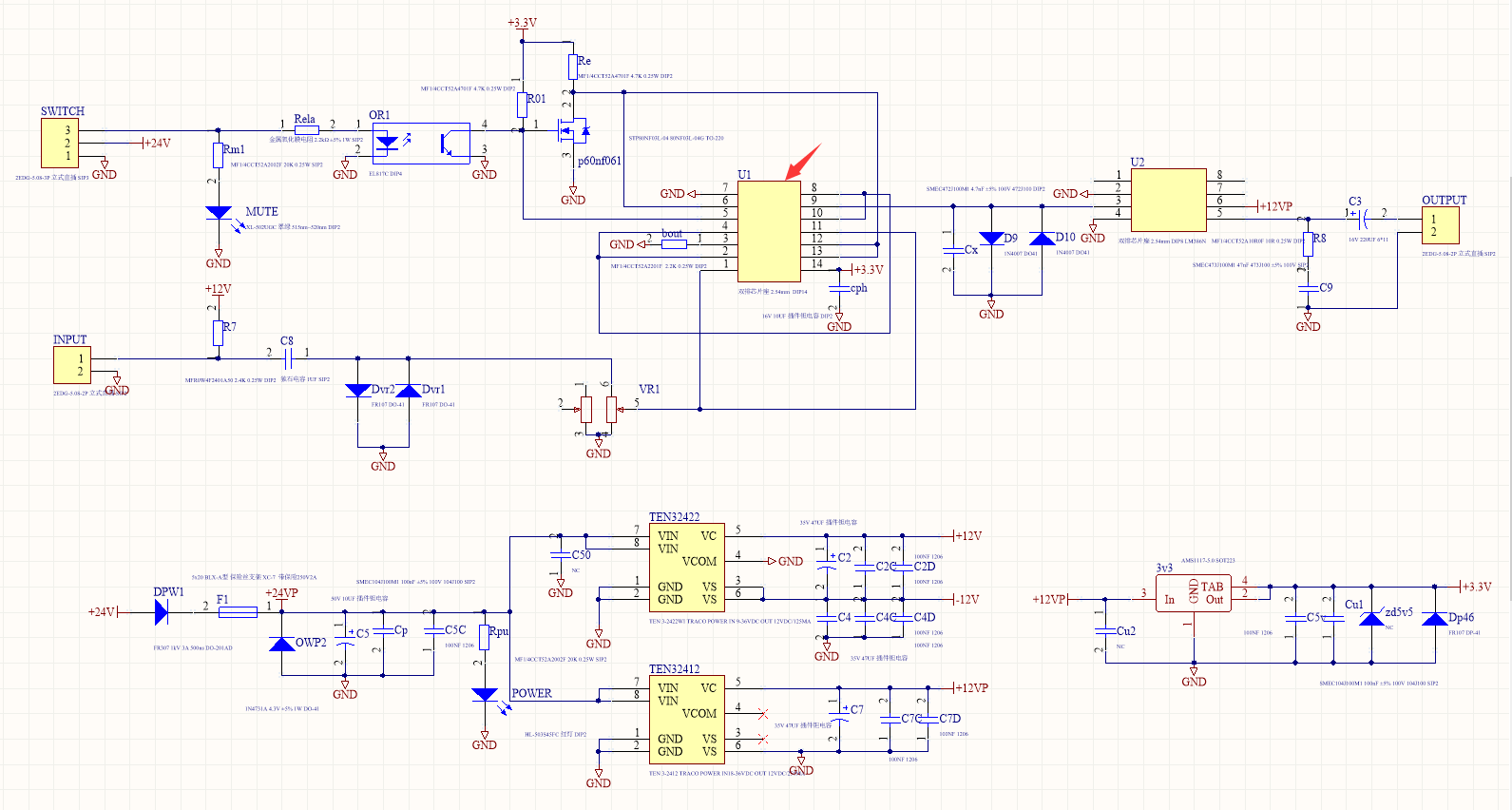

哪位大神能幫忙看看，此電路中的U1是什么邏輯芯片。急！

ID:453055 · 發表于 2023-2-13 15:37

我推導出；CD4066BE 是這個芯片，但是又不確定，

ID:1003477 · 發表于 2023-2-12 08:13

這個估計很難。
如果想盡快找到答案，要將以下幾點說明：
1.這是什么設備的電路。
2.電路的作用，比如是電壓調整，電平反轉等等。
3.至少也得說明一段電路的輸入輸出邏輯。

ID:213173 · 發表于 2023-2-12 11:16

沙發說的對，你都不詳細介紹這個電路的功能，只憑一副繪制未必準確的電路圖，就想判斷其中不明IC型號，其難度可想而知。常用正規IC產品都印有型號或代碼，部分定制IC可能無字或自定義字符。常見是字符被打磨掉，這說明就是通用IC。逆向繪圖可以根據設備功能，電路結構，引腳排列初步判斷無字IC的大致范圍。如果設備是正常的還可以通電測試，積累數據，為準確判斷打基礎。如果芯片字符是被打磨掉的，目視已看不出來。這有一個技巧，用無水酒精清洗打磨面后再滴上酒精填平磨痕，用高倍放大鏡觀察字符殘跡，往往事半功倍。

ID:1034262 · 發表于 2023-2-12 11:19

這是猜測、判斷吧？推導是數學邏輯一類才說的吧。
我猜不出。

ID:688692 · 發表于 2023-2-12 13:10

看樣子像一個74系列或者4000系列的門電路。

ID:584814 · 發表于 2023-2-12 13:35

一看就是個16腳的集成電路，工作電壓右能較寬......
其他的就交給廠家解釋了，算命式回答只能這樣

ID:490458 · 發表于 2023-2-12 14:47

關鍵腳11腳的可調電壓，顯然是基準或者比較用，再去猜吧。

ID:1062805 · 發表于 2023-2-13 20:30

一般情況下是猜不到的，除非一些特殊的，比較簡單的芯片，稍微復雜一點的就不行
