請教一個PT100三線制電路的修改問題

[復制鏈接]
回帖獎勵 10 黑幣 回復本帖可獲得 1 黑幣獎勵! 每人限 2 次
跳轉到指定樓層
樓主
ID:168165 發表于 2023-2-14 14:56 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

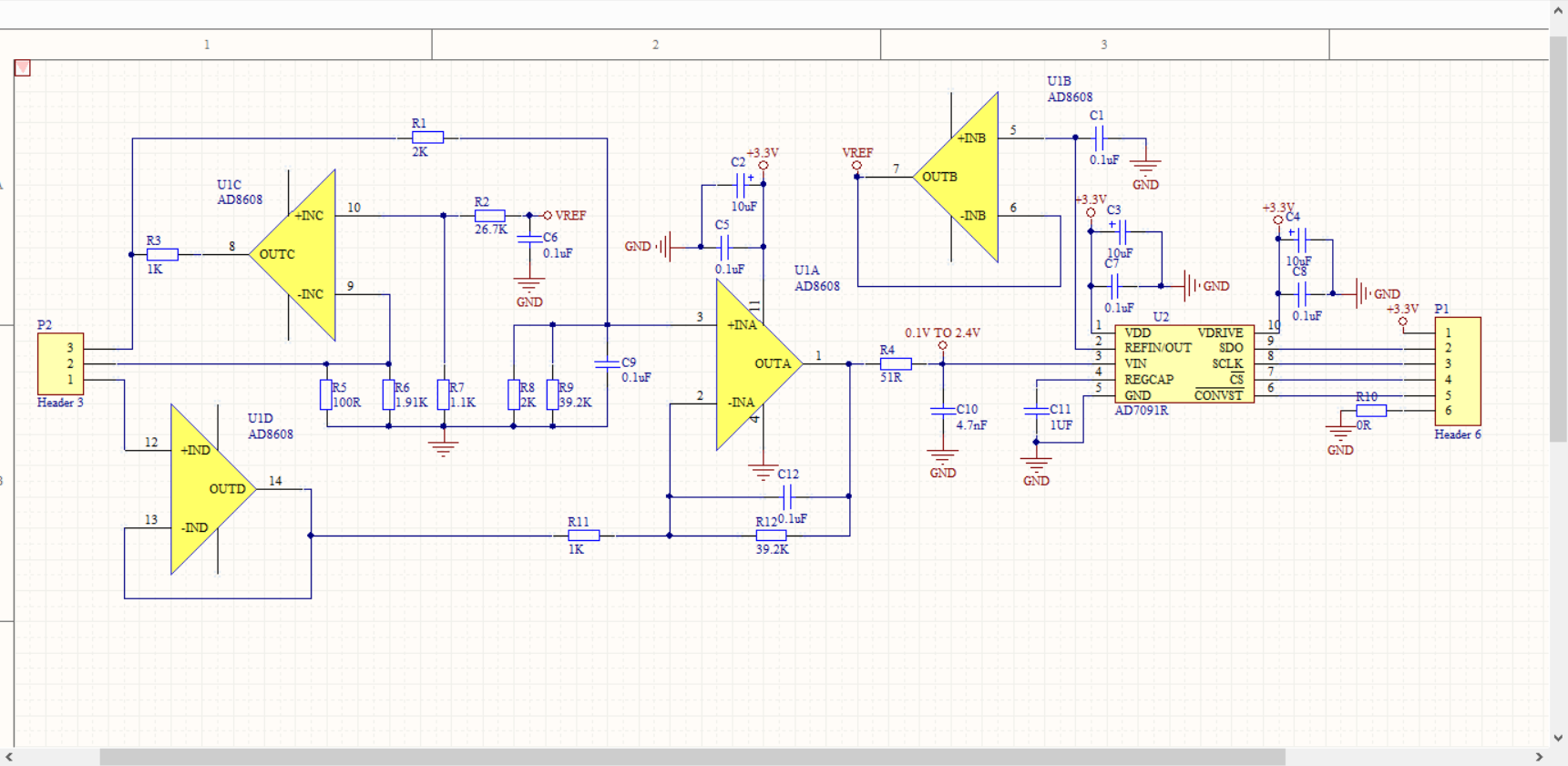

圖里如果不能使用AD7091R這個芯片產生基準電壓源VREF,且輸出0.1V~2.4V過小,想增大,應該如何修改呢?謝謝


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

來自 7#
ID:491577 發表于 2023-3-9 10:39 | 只看該作者
這種電路過時了,給你一個ADC直接測量的電路,電路簡單,分辨率:0.01℃,這是你這個電路無法做到的。
百度文章"國產稱重ADC測量PT100心得分享"
回復

使用道具 舉報

沙發
ID:1063199 發表于 2023-2-16 11:47 來自觸屏版 | 只看該作者
蹲,我也遇到這個問題了
回復

使用道具 舉報

板凳
ID:1065373 發表于 2023-3-7 22:36 | 只看該作者
產生Vref的那個運放接成正向放大器試試。


回復

使用道具 舉報

地板
ID:1065373 發表于 2023-3-7 22:41 | 只看該作者
目前的接法是電壓跟隨器。
回復

使用道具 舉報

5#
ID:1034262 發表于 2023-3-8 09:56 | 只看該作者
90年代用PT100就是這種運放電路,調整麻煩,電路也會引入誤差。
2000年后由于有合適的16位或24位帶增益的差分輸入ADC,所以我都是直接將PT100接到ADC輸入,還能抵消線路電阻的影響。
回復

使用道具 舉報

6#
ID:469589 發表于 2023-3-8 13:55 | 只看該作者
增大R12即可,具體自己算算
回復

使用道具 舉報

8#
ID:168165 發表于 2023-3-23 13:45 | 只看該作者
hhh402 發表于 2023-3-9 10:39
這種電路過時了,給你一個ADC直接測量的電路,電路簡單,分辨率:0.01℃,這是你這個電路無法做到的。
百 ...

處于保護的目的,這里就不公開方法了 —— 你說的這個我看了,作者沒有公開HX717這種稱重傳感器針對pt100不線性的方法
回復

使用道具 舉報

9#
ID:752974 發表于 2023-3-23 15:58 | 只看該作者
線性化是需要后期做的,方法較多,簡單實用的方法就是查表。
回復

使用道具 舉報

10#
ID:1034262 發表于 2023-3-24 10:24 | 只看該作者
近20年來我都是直接近ADC,同時消除線路影響,ADC后查表消除非線性。90年代我才用運放,調整麻煩。
