求助電感怎么用EDA找

ID:955825 · 發表于 2023-2-22 08:34

這種電感怎么再立創EDA里面找到

ID:69038 · 發表于 2023-2-22 14:41

你搜“磁環電感”試試

ID:57657 · 發表于 2023-2-22 16:50

用卡尺測量，然后搜索合適的封裝，或自己畫一個。

ID:879348 · 發表于 2023-2-24 17:22

在網頁上找，然后復制編號到EDA就行了

ID:537570 · 發表于 2023-2-24 22:24

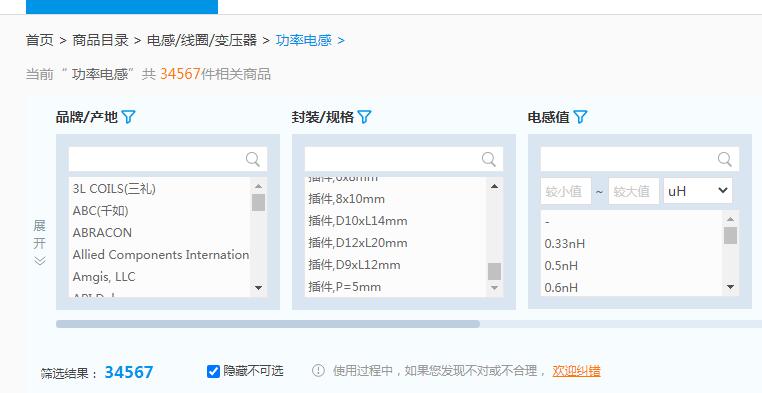

如圖所示

ID:230500 · 發表于 2023-2-26 10:23

搜索功率電感，磁環電感；就能找到了；
再說一下；做項目，哪怕是DIY，最好要養成一個良好的習慣，就是創建自己的元件庫；立創上面也有很多封裝是網友共享的，很多是錯誤的對不上實物；即使立創有現成的封裝，也要比對下與你要用的實物是否正確，
我用的PADS ，日積月累，就什么都有了，而且直接就能拿來用；不用擔心任何錯誤。
命名也要有良好的習慣，比如我這個，長，寬，腳距，如果有銅線直徑更好；磁環電感，有的線徑是0.8；有的是1.2；如果直接用就會安裝不上；

ID:1064603 · 發表于 2023-2-28 10:35

這種電感封裝很多，自己用卡尺量下，也可以畫一個

ID:1013784 · 發表于 2023-2-28 15:11

看電感的值，直接搜
