我可以假設這個帶有 LT1129 芯片的電路用于為非常有價值（昂貴）的東西供電。

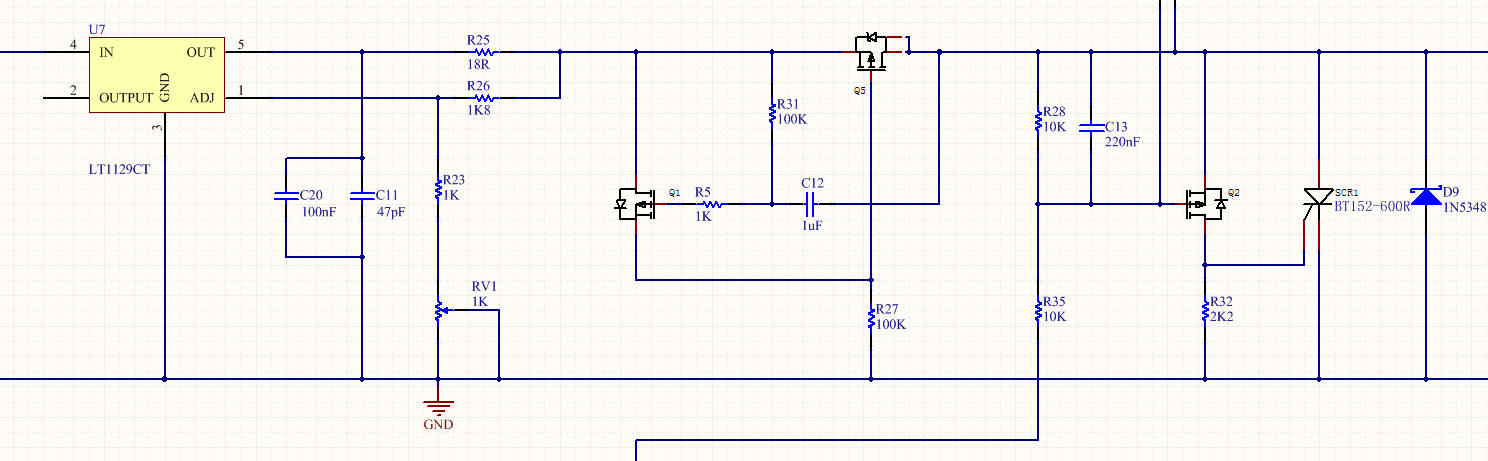

額外增加了3種保護在LT1129的典型電路中：
（“圖中的位置”）
1) “在左邊” - 一個額外的電阻器 R25，它限制電流并減少芯片產生的熱量，提高其可靠性（耐用性）。
2）“中心”——這就是所謂的“電子保險絲”——如果負載電流急劇增加，“非常迅速”地中斷電路中電流的電路。 這種電路的速度超過保險絲的“燃燒”速度數千倍，并允許您保持負載的電子元件完好無損。
3) “右”- 防止“過電壓”（提供給負載的電壓過高）的保護電路的一部分。 它由兩部分組成：
- “備用”是 D9 - 11 伏齊納二極管。 當超過此電壓時，它開始主動傳導電流，自身升溫，直到“熱擊穿”和破壞 - 即燃燒它以保護負載；

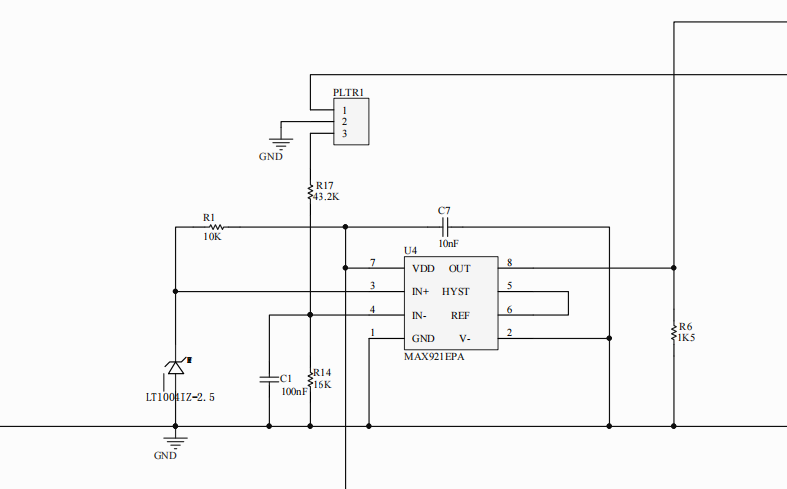

- “主要” - 這主要是 SCR1，其設計用于在超過“指定”電壓（對其電子元件或電池等造成危險）時“短路”負載電源電路。 此處未顯示控制電路（它保留在下方某處，從那里的電線判斷）。
SCR1 通過晶體管 Q2（+ R28、R35、C13）上的按鍵開啟。 電阻R32增加了這部分電路對噪聲和干擾的“抵抗力”（沒有它，SCR1可能會自發導通）。
