單片機16*64點陣點亮單個LED后屏幕有不規則干擾

ID:105115 · 發表于 2023-3-4 17:35

代碼如下：參照網上一位老師的程序修改后能點亮單個LED了。但是屏幕上有不規則LED閃爍干擾。各位老師幫忙看看是什么原因呢？非常感謝

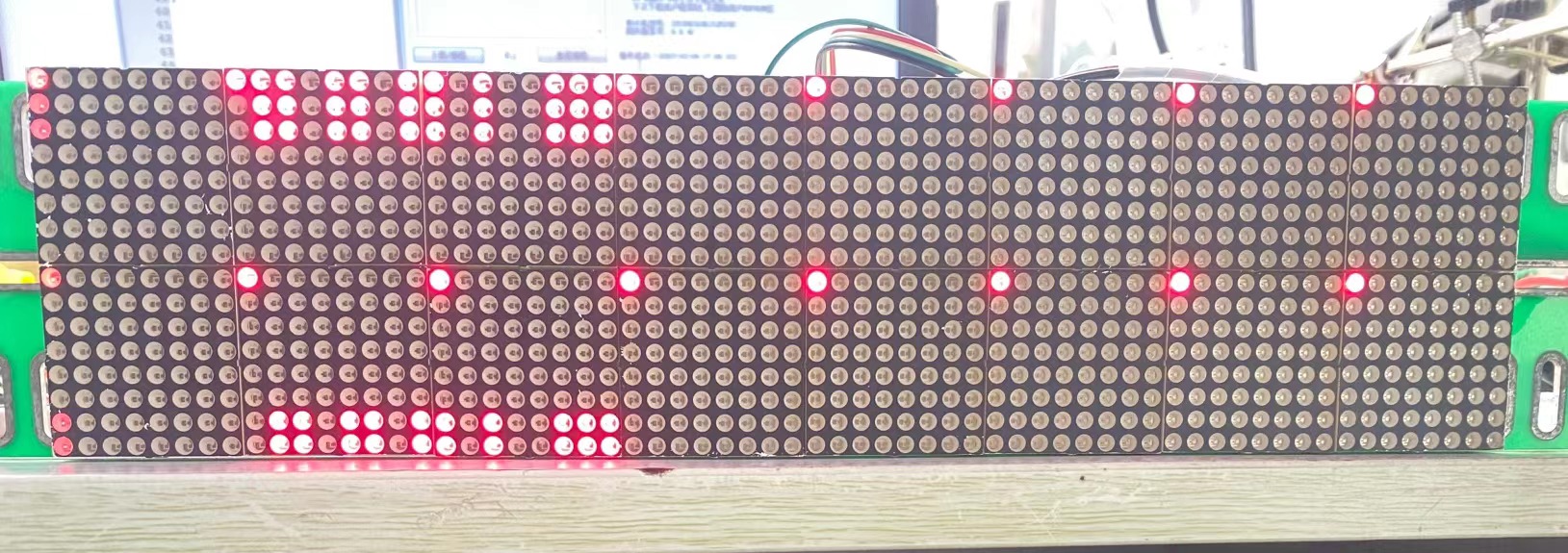

這是抓拍的圖片.

#include<reg52.h>
sbit HC595_DS = P3^6;
sbit HC595_STCP = P3^5;
sbit HC595_SHCP = P3^4;
sbit HC595_OE = P3^7;

void HC595_WriteByte(unsigned char value)
{
                     unsigned char i;
                     for(i=0;i<8;i++)
  {
                     HC595_SHCP = 0;
                     HC595_DS = value&(0x7f >> i);
                     HC595_SHCP = 1;
  }
}
void Lattice_WriteData(unsigned char *buffer,unsigned char value,value1)
{
while(*buffer)//列掃描
{
                     HC595_WriteByte(*buffer++);
}
                     HC595_WriteByte(value);//行數據低八位
                     HC595_WriteByte(value1);//行數據高八位
                     HC595_STCP = 0;
                     HC595_STCP = 1;
}
unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列
void main()
{

      while(10)

            {
                     HC595_OE = 0;
                     Lattice_WriteData(buffer,0x7f,0xff);
            }

}

ID:404160 · 發表于 2023-3-4 18:11

檢查線路是否有接觸不良、短路等。如一切正常，程序中在往顯示緩沖區寫數據時，短暫關閉顯示。

ID:105115 · 發表于 2023-3-4 20:53

飛云居士發表于 2023-3-4 18:11
檢查線路是否有接觸不良、短路等。如一切正常，程序中在往顯示緩沖區寫數據時，短暫關閉顯示。

線路檢查沒有問題,謝謝

ID:195496 · 發表于 2023-3-4 20:55

消隱沒有寫好

ID:579397 · 發表于 2023-3-5 01:31

本帖最后由 405616736 于 2023-3-5 01:43 編輯

unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列
從數組0x7f,0xff推測你64列為低電平有效，對應行為高電平有效

Lattice_WriteData(buffer,0x7f,0xff);
這條代碼，行給出0x7f,0xff已經點亮出第一個外所有LED。與點亮單個LED了的想法不符了。

建議先弄清楚點陣屏的行列有效電平。
再重點關注以下幾行代碼
HC595_DS = value&(0x7f >> i);
unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列Lattice_WriteData(buffer,0x7f,0xff);

ID:579397 · 發表于 2023-3-5 01:41

大漠落日發表于 2023-3-4 20:55
消隱沒有寫好

行列都用595驅動的不需要消隱

ID:579397 · 發表于 2023-3-5 05:01

由unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列
判斷列為低電平有效，行為高電平有效
但Lattice_WriteData(buffer,0x7f,0xff);
行數據復制0x7f,0xff，給出除了第一個點都有效，這里與“點亮單個LED”就已經不相符。
建議了解情況行列的高低電平有效值，注意修改以下三行代碼：
HC595_DS = value&(0x7f >> i);
unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列
Lattice_WriteData(buffer,0x7f,0xff);

ID:384109 · 發表于 2023-3-5 07:58

缺電路圖，代碼看著邏輯有問題

ID:105115 · 發表于 2023-3-5 21:48

405616736 發表于 2023-3-5 05:01
由unsigned char buffer[]={0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff};//64列
判斷列為低電平有效，行為 ...

非常感謝，板子是以前設備上的，拆下來改的，所以電路上不是完全理清，想著單片機上面寫程序測試能測出來就先試試看了。

ID:105115 · 發表于 2023-3-5 21:49

人中狼發表于 2023-3-5 07:58
缺電路圖，代碼看著邏輯有問題

電路圖沒有，是其它設備上拆的點陣板子大致理了一下線路點亮了一些，想著用單片機來測試看看

ID:384109 · 發表于 2023-3-5 23:47

先查電路圖吧，代碼邏輯有問題，與電路有關
