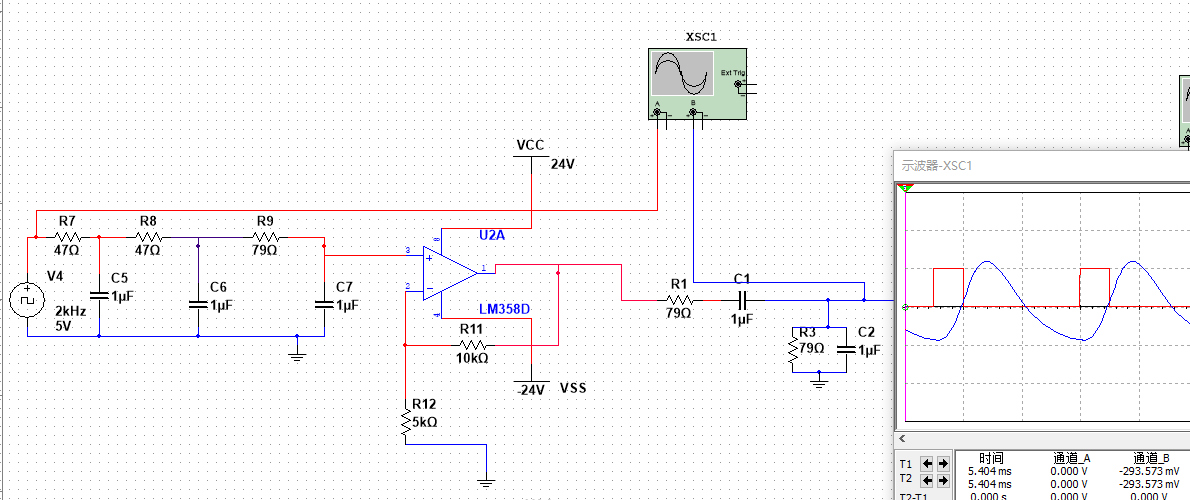

pwm怎么在不同占空比下都成正弦波啊?附電路原理圖

ID:864917 · 發表于 2023-3-12 10:28

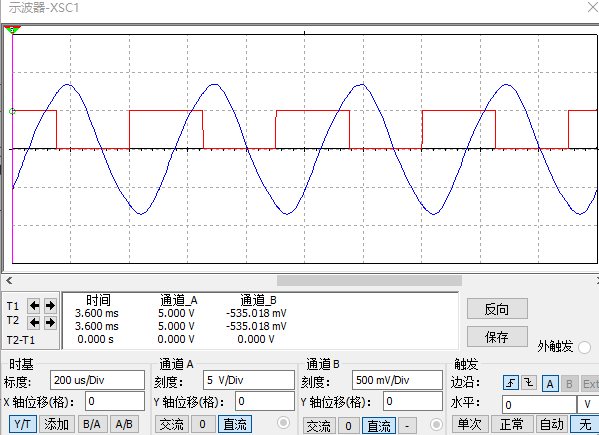

我只能在占空比50左右才能近似正弦波，其他占空比下的充電時間和放電時間不對稱，有什么辦法解決嗎？

ID:1034262 · 發表于 2023-3-14 10:28

樓主，你應該用SPWM來做，才是你要的。

ID:864917 · 發表于 2023-3-13 16:07

Jack315 發表于 2023-3-13 09:12
因?yàn)樵谡伎毡葹?50% 時，矩形波正半周與負半周對稱，與基頻的正弦波最接近。
也就是基頻的正弦波幅度最 ...

厲害，但是我看方波的傅里葉展開式中看不出來為什么，我通過濾波器把方波變成近似直流一樣的模擬信號了，后面再接一個2khz為中心的選頻網絡，它就濾成正弦波了，是傅里葉展開式的第一項直流信號沒有后面的諧波分量影響大嗎

ID:864917 · 發表于 2023-3-13 15:58

jinhua1916 發表于 2023-3-13 10:17
你可以搜一下， STM32編碼器+串口顯示+波形發生器程序源碼。這個是我之前發的一個帖子，有源程序。希望對你 ...

好的，感謝！我用的是51，一開始是用PWM輸出的，每10us進入一個中斷，來模擬正弦波，但我們老師讓我頻率不要變了，只改變幅度就行了，就用低通濾波和選頻網絡來實現。

ID:285686 · 發表于 2023-3-13 10:17

你可以搜一下， STM32編碼器+串口顯示+波形發生器程序源碼。這個是我之前發的一個帖子，有源程序。希望對你有用。

ID:285686 · 發表于 2023-3-13 10:15

這個用stm32的最小開發板就可以做出來，精度很高。

ID:285686 · 發表于 2023-3-13 10:10

如果你是需要輸出一個和PWM頻率一樣的正弦波波形，也很簡單：①先捕捉pwm的上升沿，計算出PWM頻率。②用查表法從模擬量口輸出一個正弦波的波形就行了。

ID:285686 · 發表于 2023-3-13 10:07

你的目的是要輸出一個和pwm脈沖頻率一樣的正弦波波形嗎？

ID:891686 · 發表于 2023-3-13 09:12

天空之樹發表于 2023-3-13 08:31
確實有用了，但是不知道為什么只有在占空比為50時后級輸出的電流最大，是功率一定的緣故嗎，但占空 ...

因?yàn)樵谡伎毡葹?50% 時，矩形波正半周與負半周對稱，與基頻的正弦波最接近。
也就是基頻的正弦波幅度最大。所以對就的后級輸出也最大。

ID:864917 · 發表于 2023-3-13 08:31

Jack315 發表于 2023-3-12 21:22
應該是這樣。

將低通濾波器的截止頻率設置在基波（矩形波）頻率及其三次諧波之間，越低越好。

確實有用了

，但是不知道為什么只有在占空比為50時后級輸出的電流最大，是功率一定的緣故嗎，但占空比小的時候電流也小，電壓比大，電流也小，只有在50%時才有最大電流

ID:891686 · 發表于 2023-3-12 21:22

天空之樹發表于 2023-3-12 13:20
具體做法是不是改變低通濾波器的截止頻率就行了呢

應該是這樣。

將低通濾波器的截止頻率設置在基波（矩形波）頻率及其三次諧波之間，越低越好。

ID:864917 · 發表于 2023-3-12 13:20

Jack315 發表于 2023-3-12 12:00
假設是要從矩形波中提取出基波頻率分量。

矩形波的頻譜包含奇次諧波分量。

具體做法是不是改變低通濾波器的截止頻率就行了呢

ID:891686 · 發表于 2023-3-12 12:00

假設是要從矩形波中提取出基波頻率分量。

矩形波的頻譜包含奇次諧波分量。
如果應用不需隔離直流，則需要一個低通濾波器；
否則需要一個帶通濾波器。
兩者在高頻的要求相同：
對基波不衰減，對三次以上的諧波則要有足夠的衰減。

建議：
檢查所用濾波器的幅頻特性，對三次以上諧波是否有足夠的衰減。
