單片機怎么用74HC595驅動LCD1602

ID:671688 · 發表于 2023-3-15 20:43

請問下各位大佬怎么用74HC595驅動LCD1602啊？球球啦，能否有完整單片機代碼看看

ID:155507 · 發表于 2023-3-15 21:13

完全使用3個IO口驅動LCD1602 8051三線傳送數據到74HC595

http://www.torrancerestoration.com/bbs/forum.p ... d=205491&pid=978646

ID:1045456 · 發表于 2023-3-15 21:52

為了節省IO口用74HC595驅動LCD1602嗎？74HC595是串行轉并行芯片，按LCD1602輸入指令輸出就可以了

ID:236035 · 發表于 2023-3-16 09:05

void  hc595_shift_16(uint16 val16)
{
   uint8 i=0;
   uint16 temp16=val16;

   for(i=0;i<16;i++)
      {
        //最高位移出,0b1000,0000,0000,0000 SDO
        if(temp16 & 0x8000) gpio_bit_set(GPIOA,GPIO_PIN_11);
        else                gpio_bit_reset(GPIOA,GPIO_PIN_11);
        //shift clk active    SCK
gpio_bit_reset(GPIOA,GPIO_PIN_8);
gpio_bit_set(GPIOA,GPIO_PIN_8);
        //next
        temp16<<=1;
      }
}

ID:1034262 · 發表于 2023-3-16 10:02

1602可以7線驅動，4條數據線+3條信號線。
用595驅動，繞彎路，將要控制的數據按時序送給595即可。

ID:161164 · 發表于 2023-3-17 11:35

#define SetRS 0x01
#define RstRS 0x00
#define SetEN 0x04
#define RstEN 0x00
void LCD_WCMD(u8 Cmd)
{
HC595(RstRS | SetEN | (Cmd & 0xF0));
HC595(RstRS | RstEN | (Cmd & 0xF0));
Delay40us();
HC595(RstRS | SetEN | (Cmd << 4));
HC595(RstRS | RstEN | (Cmd << 4));
Delay40us();
}
void LCD_WDAT(u8 Dat)
{
HC595(SetRS | SetEN | (Dat & 0xF0));
HC595(SetRS | RstEN | (Dat & 0xF0));
Delay40us();
HC595(SetRS | SetEN | (Dat << 4));
HC595(SetRS | RstEN | (Dat << 4));
Delay40us();
}

復制代碼

ID:16255 · 發表于 2023-3-21 11:44

如果想節省IO口，用PCF8574不是更好的選擇嗎？8574只用到兩條線，最多可以驅動9個LCD1602。

ID:57657 · 發表于 2023-5-10 20:43

74HC595的信號只出不進，LCD1602無法向單片機返回讀忙等指令。

ID:161164 · 發表于 2023-5-11 10:21

npn 發表于 2023-5-10 20:43
74HC595的信號只出不進，LCD1602無法向單片機返回讀忙等指令。

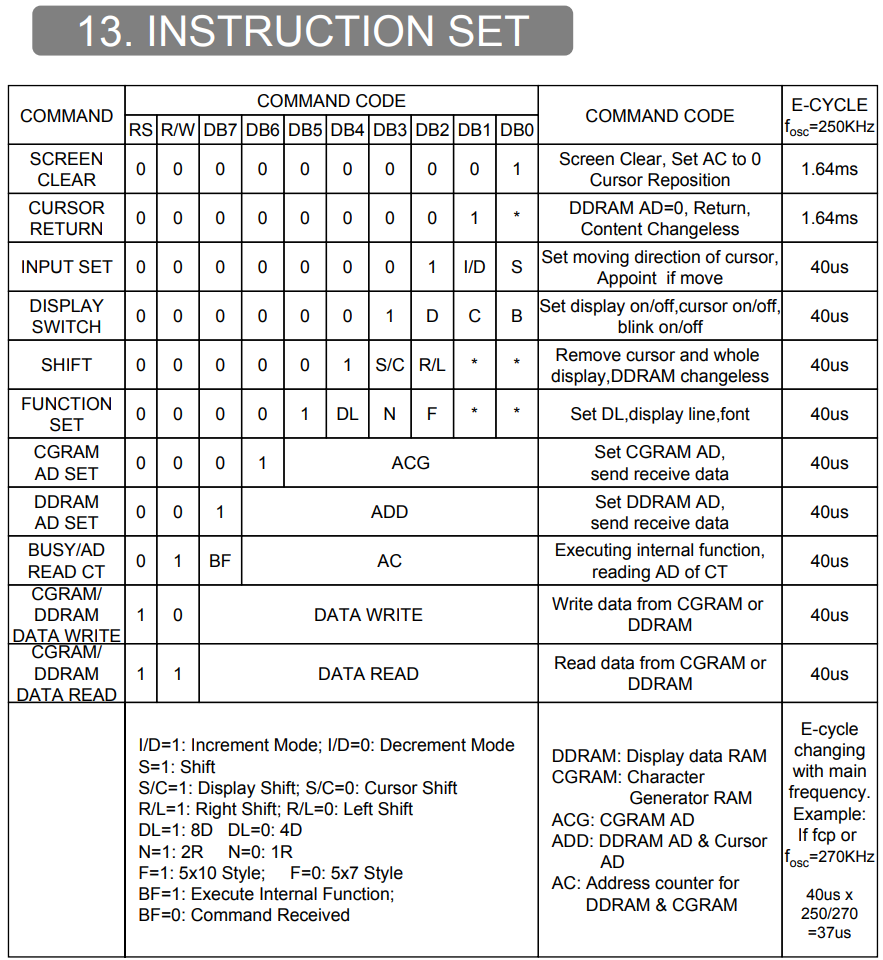

不需讀忙
普通命令延時40us
清屏命令延時2ms
