這個電源電路是不是要接一個電壓源,USB轉ttl也要接電腦上

ID:1062897 · 發表于 2023-3-19 12:02

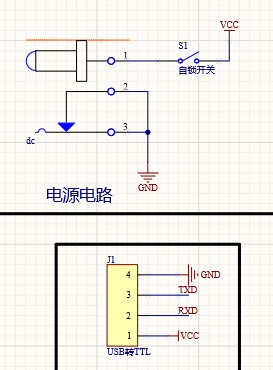

電源電路問題，求各位解答
這個電源電路是不是要接一個電壓源，USB轉ttl也要接電腦上，為什么我看很多只接了USB轉ttl就有電了？

ID:627942 · 發表于 2023-3-19 15:09

不使用顯示屏的話，用USB的VCC電源就足夠開發板正常工作了。

ID:149799 · 發表于 2023-3-19 15:09

就是用電腦的電源啊

ID:88256 · 發表于 2023-3-19 16:17

標準USB口會提供一個5V的電源，所以接了USB的就會有電；USB轉ttl是提供串口用的，一般是用來下載程序以及串口通訊用的，因?yàn)閁SB提供電源，所以接了USB轉ttl也就有電了；一般USB轉ttl電路圖不是這樣畫的，你這個估計是外置的USB轉ttl，也就是下載線，有可能只提供一組5V或者3.3V的電壓；上半部是直流電源插座供電的，如果沒有插入U(xiǎn)SB線，就可以由這個外接電源插座供電，注意電壓和極性要相符；上下兩部分都可以提供供電，但是一般只允許其中的一個提供電源，不能兩個都插。

ID:1062897 · 發表于 2023-3-19 17:47

hhdsdy 發表于 2023-3-19 16:17
標準USB口會提供一個5V的電源，所以接了USB的就會有電；USB轉ttl是提供串口用的，一般是用來下載程序以及串 ...

就是說我單片機的Vcc接到下載線的vcc上就有電了是嗎？可不可以下載線的vcc和gnd不接，只是充當一個下載的作用?

ID:88256 · 發表于 2023-3-19 19:06

umasouye 發表于 2023-3-19 17:47
就是說我單片機的Vcc接到下載線的vcc上就有電了是嗎？可不可以下載線的vcc和gnd不接，只是充當一個下載 ...

單片機常用的電壓是5V和3.3V，你必須得確認單片機和下載線的電壓是一致的才能接入使用，這時候就不需要別的電源供電單片機就有電了；如果不需要下載線進行供電只是下載，VCC不接，但是GND一定要接，因?yàn)檫@也是信號線的回路；如果下載線和單片機的電壓不一樣，這時候肯定不能用下載線對單片機進行供電，I/O按要求進行電平轉換，就是純粹的下載了。

ID:976542 · 發表于 2023-3-20 03:22

一般不建議用usb-ttl的電源，一方面是你的板子上可能不止單片機，還有別的器件，這樣的話總的供電電流就可能超過模塊上的ldo或者電腦usb接口能提供的最大電流，會把ldo燒壞或者過流保護。
還有就是如果板子上有dc-dc模塊，你直接在負載端給一個電壓，有可能會燒掉這個模塊。
一般建議給板子上電，然后usb-ttl的vcc線不接，只共地。
當然如果你清楚板子的電源具體情況，那當然可以直接用usb-ttl供電，但不是個好習慣
