求教8寸數碼管亮度低stc8單片機+tm1637模塊驅動

ID:393255 · 發表于 2023-3-21 19:10

芯片是stc8 驅動是買的1637模塊，1.6A的位輸出能力。10歐電阻。8寸數碼管，12v2A電源為何會亮度較低。求教大佬，能分析一下問題出在哪里嗎？

ID:624769 · 發表于 2023-3-21 20:07

1637的位輸出極限能力只有50ma

ID:213173 · 發表于 2023-3-21 22:26

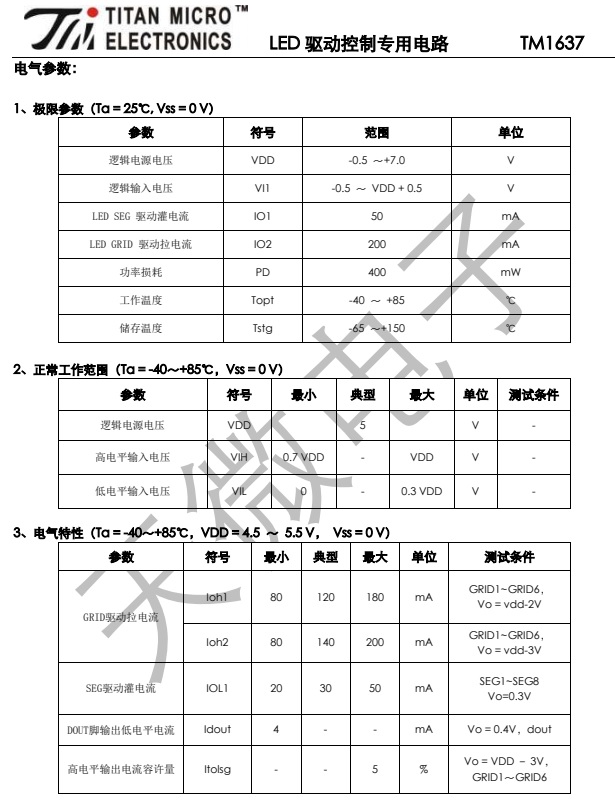

1637不能直接驅動大尺寸數碼管，需要加放大器。大尺寸數碼管的筆段LED是多并多串，需要更高電壓和更大電流。無標題.jpg

ID:393255 · 發表于 2023-3-21 23:34

wulin 發表于 2023-3-21 22:26
1637不能直接驅動大尺寸數碼管，需要加放大器。大尺寸數碼管的筆段LED是多并多串，需要更高電壓和更大電流 ...

是這樣的我買的別人的1637模塊，位和段都有三極管，賣家給的資料是位輸出有1.6A的

ID:393255 · 發表于 2023-3-21 23:35

188610329 發表于 2023-3-21 20:07
1637的位輸出極限能力只有50ma

感謝您的回復，我買的1637模塊，賣家有資料位輸出有1.6A應該是足夠的

ID:393255 · 發表于 2023-3-21 23:39

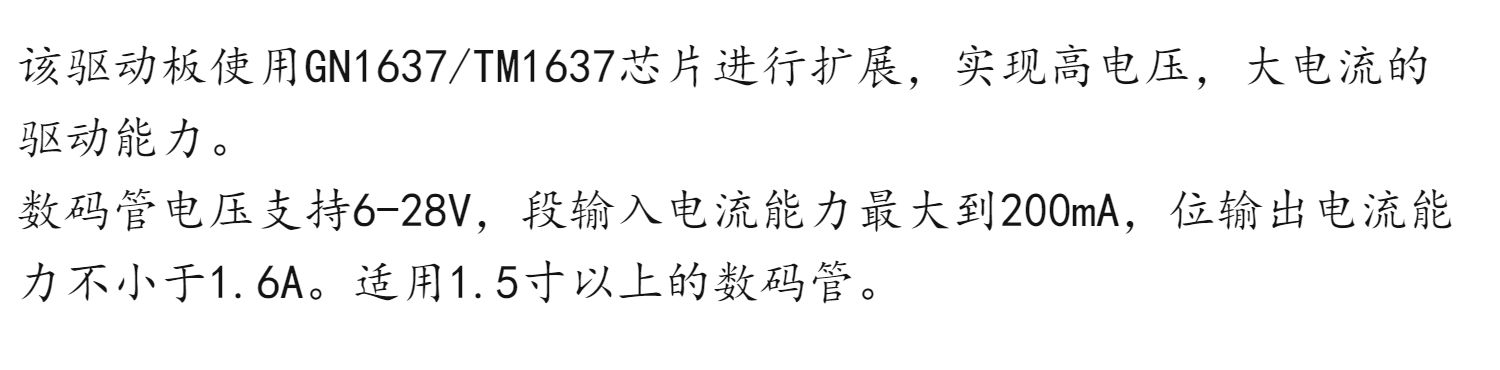

這個是1637模塊的資料

ID:996773 · 發表于 2023-3-22 10:00

樓主接線可能錯了，這個模塊1637段輸出已經有三極管擴流了，位輸出也有擴流，硬件上再多檢查，

如果是我，我會先找個有小尺寸數碼管無擴流的1637模塊驅動看看是否正常，排除軟件問題，

然后再上大尺寸的

ID:748788 · 發表于 2023-3-22 10:36

tm1637有控制輸出亮度的功能，將亮度調高試試

ID:123289 · 發表于 2023-3-22 16:37

【8寸數碼管】的手冊看了嗎，建議你仔細讀一下，就明白了。

ID:393255 · 發表于 2023-3-22 17:02

yzwzfyz 發表于 2023-3-22 16:37
【8寸數碼管】的手冊看了嗎，建議你仔細讀一下，就明白了。

手冊也看了，燈珠3并6串每段，共7段。12v，1.2A電流應該就夠了啊，可以講講原因嗎？我也是自己查了很久資料沒找到解決辦法才問的

ID:393255 · 發表于 2023-3-22 17:03

wwh2382 發表于 2023-3-22 10:36
tm1637有控制輸出亮度的功能，將亮度調高試試

程序里亮度已經調到最高0x8F

ID:393255 · 發表于 2023-3-22 17:05

hi等你發表于 2023-3-22 10:00
樓主接線可能錯了，這個模塊1637段輸出已經有三極管擴流了，位輸出也有擴流，硬件上再多檢查，

如果是我 ...

嗯線路應該沒錯 能正常掃描顯示。只是亮度較低，小數碼管我也試過了，是ok的

ID:884147 · 發表于 2023-3-22 19:29

這個必須要實測一下LED導通電壓和電流，假設是1.9*6=11.4V，驅動再有0.5V壓降，那電阻就只有0.1V壓降，LED工作電流也就幾個mA了，還要保證電源不能有負偏差。

ID:748788 · 發表于 2023-3-22 20:39

1637模塊和數碼管應該分別實測一下，紙面數據只是參考

ID:624769 · 發表于 2023-3-22 22:17

你看一下你LED的需求吧，到底需要多大的電流，你10r電阻的話，驅動12vLED，充其量只有150ma，但你反復在強調1.2a，1.6a，如果這是你LED需要的電流，你壓根不該接限流電阻，或者象征性接個1r完了。

ID:1038987 · 發表于 2023-4-9 20:46

1637的驅動能力應該沒有這個大。要想驅動8寸2數碼管看做而論道的，用ULN2803我做出來了6寸的。沒有人要扔一邊了。

ID:427868 · 發表于 2023-5-30 18:04

13樓說的很對，6串LED的壓降一般有11V多，再減去三極管的壓降，12V驅動電壓是不夠的，提高電壓試試。
