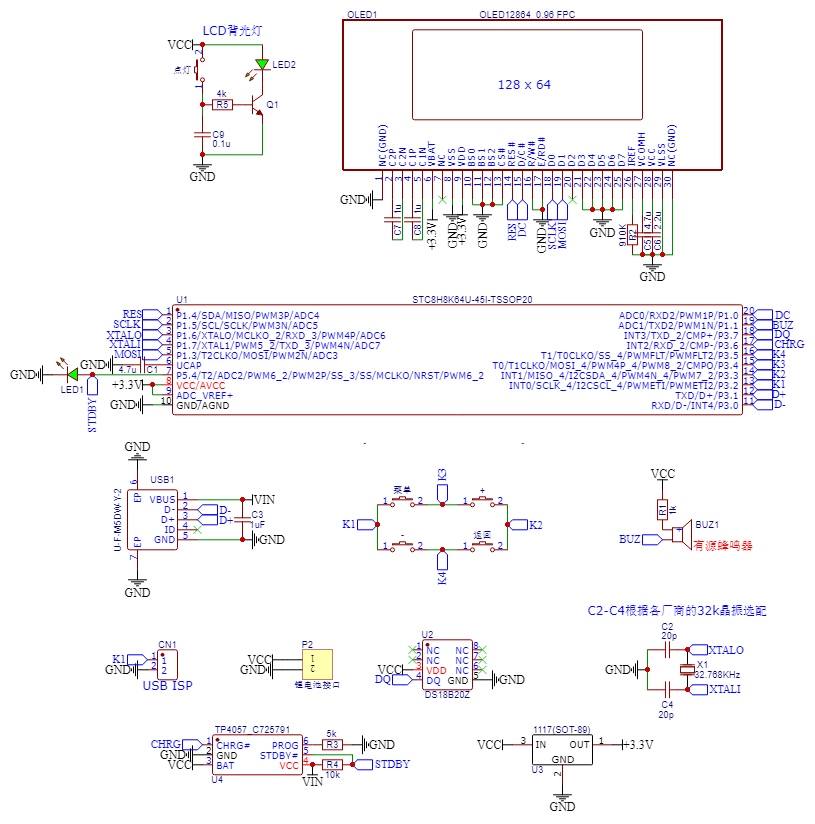

新畫的單片機電路圖幫忙看下有沒有問題?TP4057芯片鋰電池充電部分

ID:526108 · 發表于 2023-3-25 21:11

屏幕使用spi驅動，注意RES處理的是否合理，先復位oled，在配置成spi？oled能不能不復位直接點屏，oled上電自己不會復位嗎？
主要是鋰電池充電部分，電源管理芯片用的是TP4057，CHRG主要是給單片機一個充電信號，可以讓單片機在掉電模式喚醒
STDBY作用是充電時點亮LED1，充滿自動熄滅，同時P54引腳在電量低是給一個低壓LED1提示
