單片機定時控制系統,繼電器到設定時間亮起來后,時鐘停了,八位數碼管不顯示

[復制鏈接]
ID:1060679 發表于 2023-3-26 16:10 | 顯示全部樓層 |閱讀模式

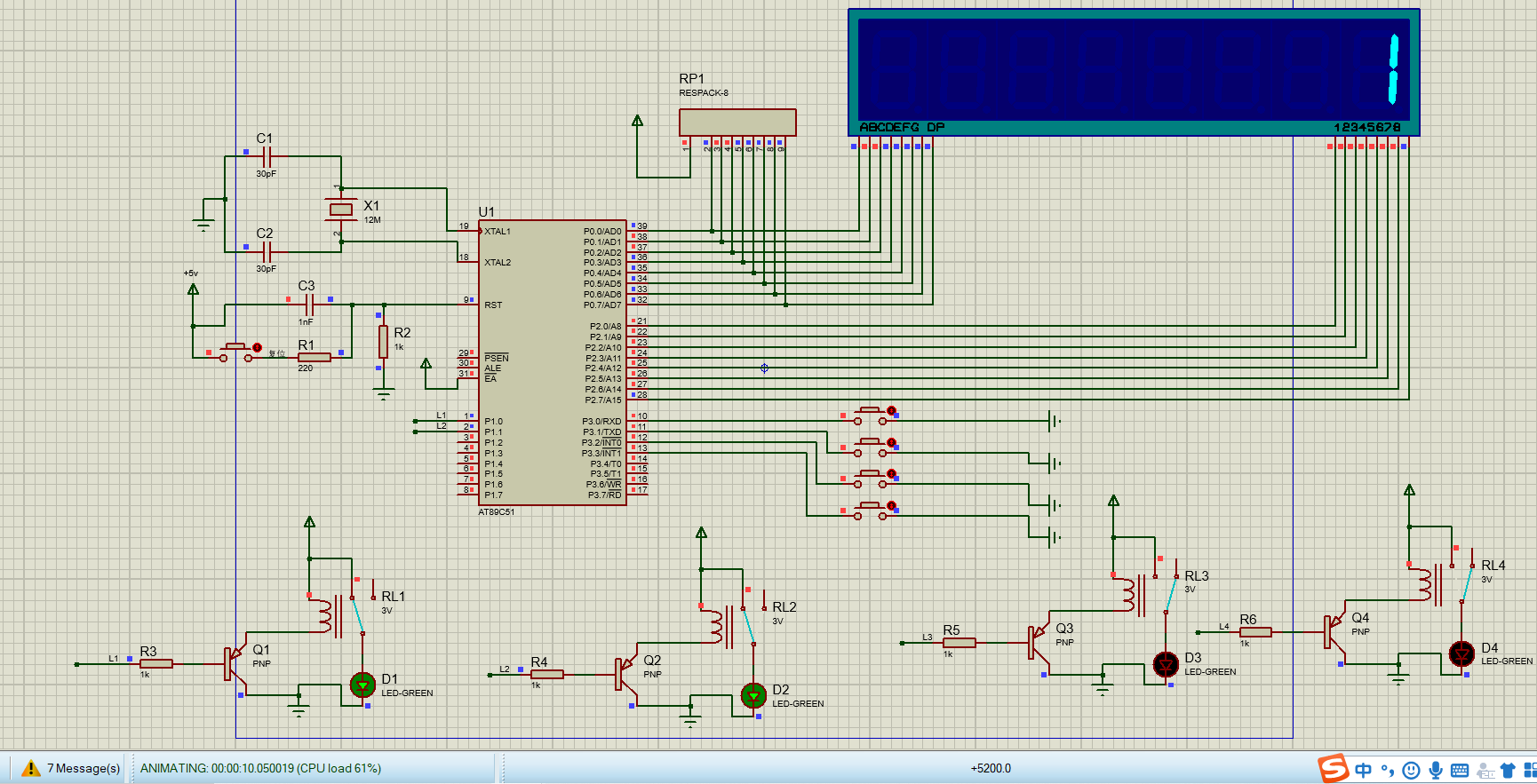

定時控制系統可以顯示時間，并獨立控制兩組繼電器的開關狀態，具體功能如下:

（1）顯示時間，包括星期，小時，分鐘；

（2）分別間歇控制2個繼電器的開關，各繼電器的導通時間和斷開時間可以獨立設置，以分鐘為單位。例如間歇繼電器A導通n分鐘，關閉m分鐘，如此循壞。


求教各位幫忙看下單片機程序問題在哪里。多謝了。
  1. #include<reg51.h>
  2. #define uChar unsigned char
  3. #define uInt unsigned int
  4. uChar a[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};  //段選0-9
  5. uChar b[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};                           //位選
  6. uChar second=50,minute=59,hour=23,day=07,count;
  7. sbit Key1 = P3^0; //繼電器確認設置
  8. sbit Key2 = P3^1; //調位
  9. sbit Key3 = P3^2; //加一
  10. sbit Key4 = P3^3; //切換

  12. sbit L1=P1^0;                //繼電器控制口
  13. sbit L2=P1^1;
  14. uChar a1=01,a2=01;        //間歇繼電器1的休息時間a1與工作時間a2
  15. uChar b1=01,b2=01;        //間歇繼電器2的休息時間b1與工作時間b2
  16. uChar a11=01,a21=01,b11=01,b21=01;        //記錄間歇繼電器組設置后的狀態
  17. /*********************延遲函數********************/
  18. void Delay(uInt t)
  19. {
  20. while(t)
  21. {
  22. t--;
  23. }
  24. }
  25. /*********************時分秒顯示函數*******************/
  26. void Dispaly1(uChar day,uChar hour,uChar minute)
  27. {
  28. /*********************第一位數碼管*********************/
  29. P2=b[0];
  30. P0=a[day/10];
  31. Delay(10);
  32. /*********************第二位數碼管*********************/
  33. P2=b[1];
  34. P0=a[day%10];
  35. Delay(10);
  36. /*********************第三位數碼管*********************/
  37. P2=b[2];
  38. P0=0x40;
  39. Delay(10);
  40. /*********************第四位數碼管*********************/
  41. P2=b[3];
  42. P0=a[hour/10];
  43. Delay(10);
  44. /*********************第五位數碼管*********************/
  45. P2=b[4];
  46. P0=a[hour%10];
  47. Delay(10);
  48. /*********************第六位數碼管*********************/
  49. P2=b[5];
  50. P0=0x40;
  51. Delay(10);
  52. /*********************第七位數碼管*********************/
  53. P2=b[6];
  54. P0=a[minute/10];
  55. Delay(10);
  56. /*********************第八位數碼管*********************/
  57. P2=b[7];;
  58. P0=a[minute%10];
  59. Delay(10);
  60. }
  61. /*********************繼電器狀態顯示函數********************/
  62. void Dispaly2(uChar a1,uChar a2,uChar b1,uChar b2)
  63. {
  64. P2=b[0];
  65. P0=a[a1/10];
  66. Delay(10);

  68. P2=b[1];
  69. P0=a[a1%10];
  70. Delay(10);

  72. P2=b[2];
  73. P0=a[a2/10];
  74. Delay(10);

  76. P2=b[3];
  77. P0=a[a2%10];
  78. Delay(10);

  80. P2=b[4];
  81. P0=a[b1/10];
  82. Delay(10);

  84. P2=b[5];
  85. P0=a[b1%10];
  86. Delay(10);

  88. P2=b[6];
  89. P0=a[b2/10];
  90. Delay(10);

  92. P2=b[7];
  93. P0=a[b2%10];
  94. Delay(10);
  95. }
  96. /*********************時鐘按鍵掃描函數*********************/
  97. void Keyscan1()
  98. {
  99. static uChar j=0;
  100. /*時鐘調位和數值加一功能*/
  101. if(Key2==0)
  102. {
  103. Delay(10);
  104. if(Key2==0)
  105. while(!Key2);
  106. j++;
  107. }
  108. if(j%4==1)
  109. {
  110. if(Key3==0)
  111. {
  112. Delay(10);
  113. if(Key3==0)
  114. while(!Key3);
  115. day++;
  116. if(day==8)
  117. day=1;
  118. }
  119. }
  120. if(j%4==2)
  121. {
  122. if(Key3==0)
  123. {
  124. Delay(10);
  125. if(Key3==0)
  126. while(!Key3);
  127. hour++;
  128. if(hour==24)
  129. hour=0;
  130. }
  131. }
  132. if(j%4==3)
  133. {
  134. if(Key3==0)
  135. {
  136. Delay(10);
  137. if(Key3==0)
  138. while(!Key3);
  139. minute++;
  140. if(minute==60)
  141. minute=0;
  142. }
  143. }
  144. }

  146. /*間歇繼電器掃描函數*/
  147. void Keyscan2()
  148. {
  149. static uChar n=0;
  150. /*調位和加一功能*/
  151. if(n%4==1)
  152. {
  153. if(Key3==0)
  154. {
  155. Delay(10);
  156. if(Key3==0)
  157. while(!Key3);
  158. a1++;
  159. if(a1==10)          //繼電器1休息時間不超過10分鐘
  160. a1=1;
  161. }
  162. }
  163. if(n%4==2)
  164. {
  165. if(Key3==0)
  166. {
  167. Delay(10);
  168. if(Key3==0)
  169. while(!Key3);
  170. a2++;
  171. if(a2==10)           //繼電器1工作時間不超過10分鐘
  172. a2=1;
  173. }
  174. }
  175. if(n%4==3)
  176. {
  177. if(Key3==0)
  178. {
  179. Delay(10);
  180. if(Key3==0)
  181. while(!Key3);
  182. b1++;
  183. if(b1==10)                //繼電器2休息時間不超過10分鐘
  184. b1=1;
  185. }
  186. }
  187. if(n%4==0)
  188. {
  189. if(Key3==0)
  190. {
  191. Delay(10);
  192. if(Key3==0)
  193. while(!Key3);
  194. b2++;
  195. if(b2==10)                //繼電器2工作時間不超過10分鐘
  196. b2=1;
  197. }
  198. }
  199. }

  201. /************************************************/
  202. /***************主函數***************************/
  203. /************************************************/
  204. void main()
  205. {
  206. TMOD=0x01;          /*定時器以方式一工作*/
  207. TH0=(65536-10000)/256;
  208. TL0=(65536-10000)%256;/*10ms計時*/
  209. EA=1;
  210. ET0=1;/*允許定時器0中斷*/
  211. TR0=1;/*打開定時器0*/
  212. while(1)
  213. {
  214. static uChar h=0;
  215. /*時鐘和繼電器切換功能*/
  216. if(Key4==0)
  217. {
  218. Delay(10);
  219. if(Key4==0)
  220. while(!Key4);
  221. h++;
  222. }
  223. if(h%2==0)/*如果按鍵偶數次則顯示時鐘*/
  224. {
  225. Dispaly1(day,hour,minute);
  226. Keyscan1();
  227. }

  229. if(h%2==1)/*如果按鍵奇數次則顯示日期*/
  230. {
  231. Dispaly2(a1,a2,b1,b2);

  233. Keyscan2();
  234. Delay(10);
  235. if(Key1==0)                                //按鍵K4按下確定設置并退出
  236.         {
  237.                 Delay(10);
  238.                 a11=a1;
  239.                 a21=a2;
  240.                 b11=b1;
  241.                 b21=b2;
  242.                 break;
  243.
  244.         }
  245. }
  246. }
  247. }
  248. /**********************中斷函數**************************/
  249. void time0_int(void) interrupt 1
  250. {
  251. TH0=(65536-10000)/256;
  252. TL0=(65536-10000)%256;
  253. count++;
  254. if(count==100)/*10ms??ê±￡???100′??ò??o?1s*/
  255. {
  256. count=0;
  257. second++;
  258. if(second==60)
  259. {
  260. second=0;
  261. minute++;
  262. if(L1==1)
  263.                         {
  264.                                 a11--;
  265.                                 if(a11==0)
  266.                                 {
  267.                                         L1=0;
  268.                                         a11=a1;
  269.                                 }
  270.                         }
  271.
  272.                         if(a21==0)
  273.                         {
  274.                                 L1=1;
  275.                                 a21=a2;
  276.                         }
  277.                         else if(L1==0)
  278.                         {
  279.                                 a21--;
  280.                         }
  281.                         if(L2==1)
  282.                         {
  283.                                 b11--;
  284.                                 if(b11==0)
  285.                                 {
  286.                                         L2=0;
  287.                                         b11=b1;
  288.                                 }
  289.                         }

  291.                         if(b21==0)
  292.                         {
  293.                                 L2=1;
  294.                                 b21=b2;
  295.                         }
  296.                         else if(L2==0)
  297.                         {
  298.                                 b21--;
  299.                         }
  300. if(minute==60)
  301. {
  302. minute=0;
  303. hour++;
  304. if(hour==24)
  305. {
  306. day++;
  307. hour=0;
  308. minute=0;
  309. second=0;
  310. if(day==7)
  311. {
  312. day=01;
  313. hour=0;
  314. minute=0;
  315. second=0;
  316. }
  317. }
  318. }
  319. }
  320. }
