最簡STC8H3K64S2單片機實驗板打板文件

ID:660808 · 發表于 2023-3-27 22:07

最近用到STC8H3K64S2單片機，感覺這塊芯片SSOP封裝，不適合DIY，于是做了塊PCB板，做了個最小系統，方便配合萬能板搭建各類電路做測試或者DIY。

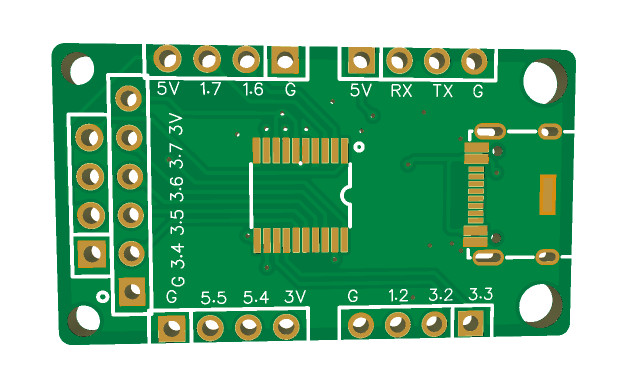

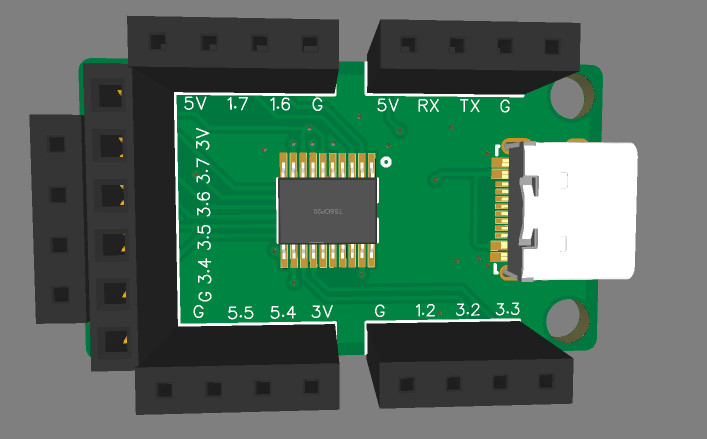

工程用立創EDA做的，感興趣的可以下載直接去立創打板。

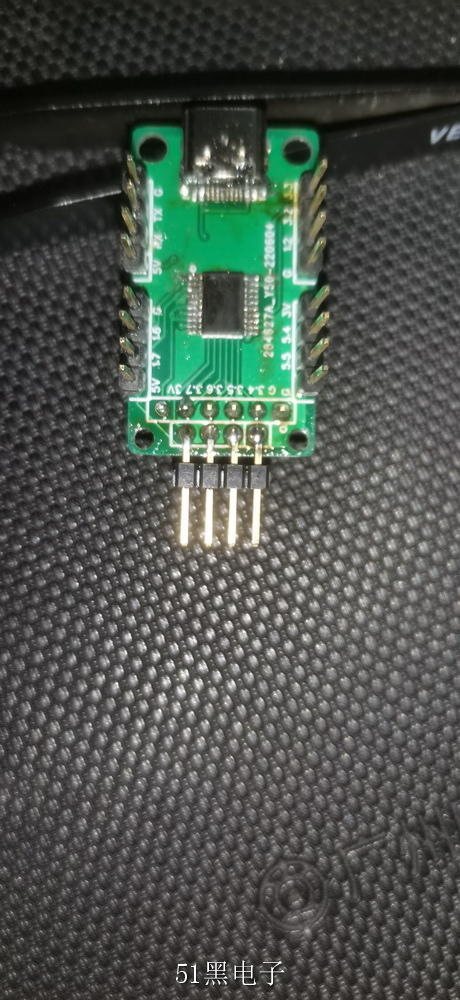

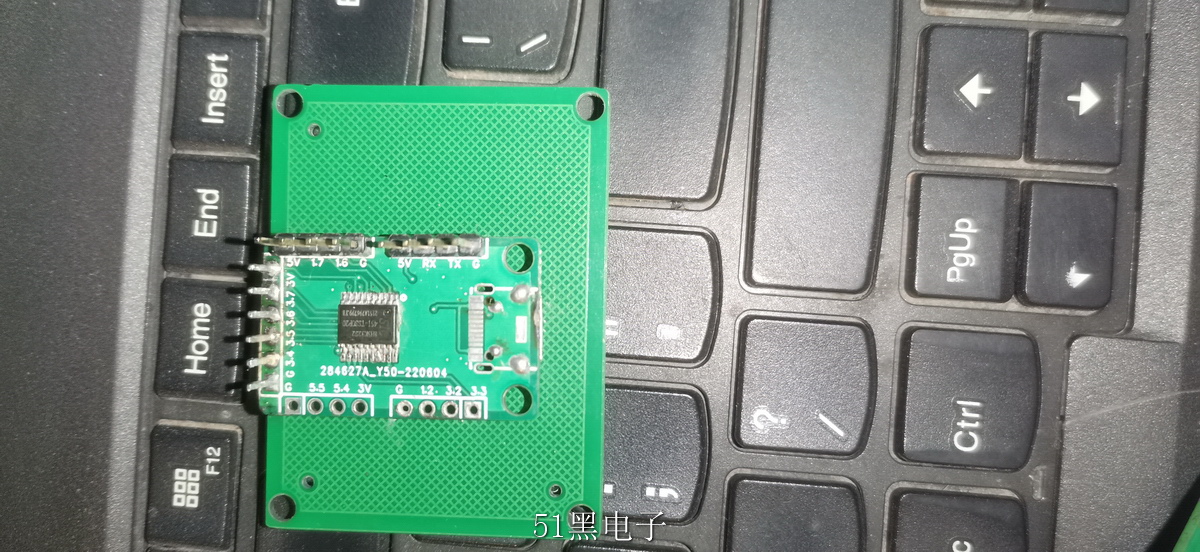

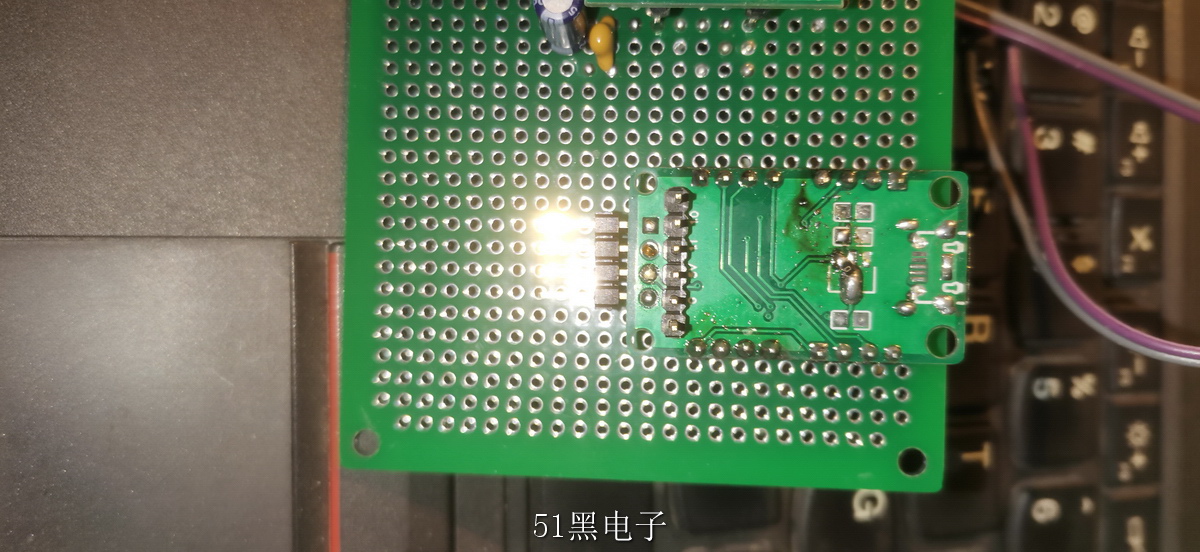

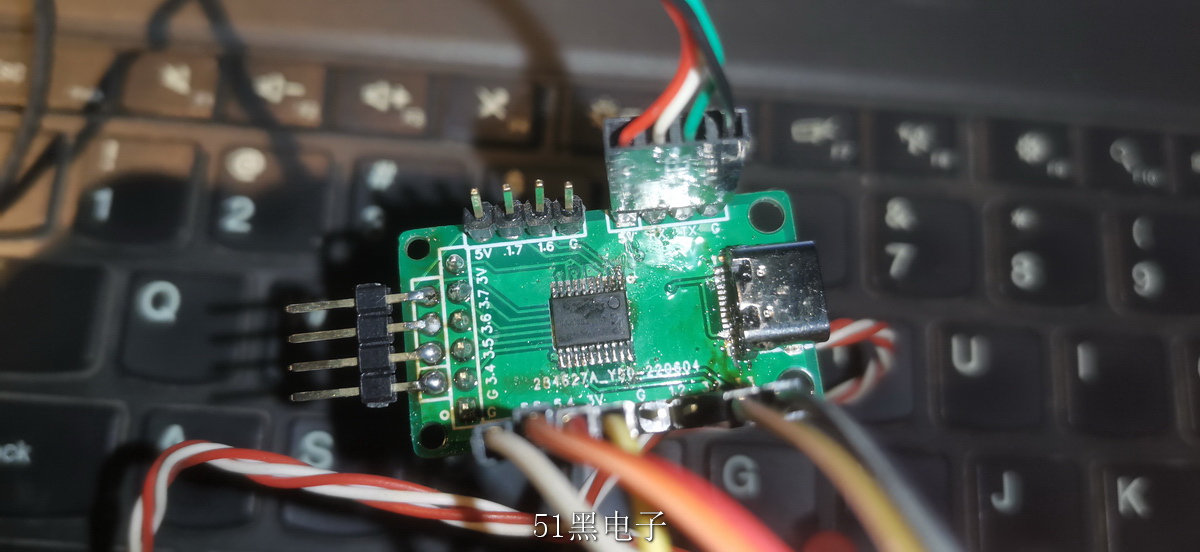

制作出來的單片機實驗板實物圖如下：

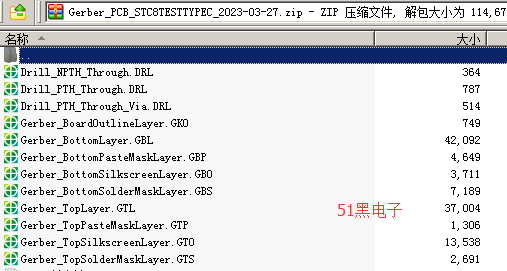

Gerber文件下載:

Gerber文件.7z (215.54 KB, 下載次數: 12)

ID:1066763 · 發表于 2023-9-1 16:28

努力同大神們學習！
