SL3036 DCDC 降壓恒壓8V~90V 內置100VMOS 常用POE供電芯片

ID:1062608 · 發表于 2023-4-15 10:22

概述
  SL3036 是一款支持寬電壓輸入的
開關降壓型DC-DC，芯片內置100V/5A
功率MOS，最高輸入電壓90V。SL3036
具有低待機功耗、高效率、低紋波、優異
的母線電壓調整率和負載調整率等特性。
支持大電流輸出，輸出電流可達2A 以上。
  SL3036 同時支持輸出恒壓和輸出
恒流功能。
  SL3036 采用固定頻率的PWM控制
方式，典型開關頻率為140KHz。輕載時
會自動降低開關頻率以獲得高轉換效率。
  SL3036 內部集成軟啟動以及過溫
保護電路，輸出短路保護，限流保護等功
能，提高系統可靠性。
  SL3036 采用ESOP8 封裝，散熱片
內置接VIN 腳。

特點
  寬輸入電壓范圍：8V~90V
  輸出電壓從4.2V到30V 可調
  支持輸出恒壓恒流
  支持輸出12V/2A，5V/2A
  高效率：可高達96%
  工作頻率：140KHz
  低待機功耗
  內置過溫保護
  內置軟啟動
  內置輸出短路保護

應用
  追蹤器
  恒壓源，
  電動汽車、電動自行車、電瓶車
  扭扭車、卡車

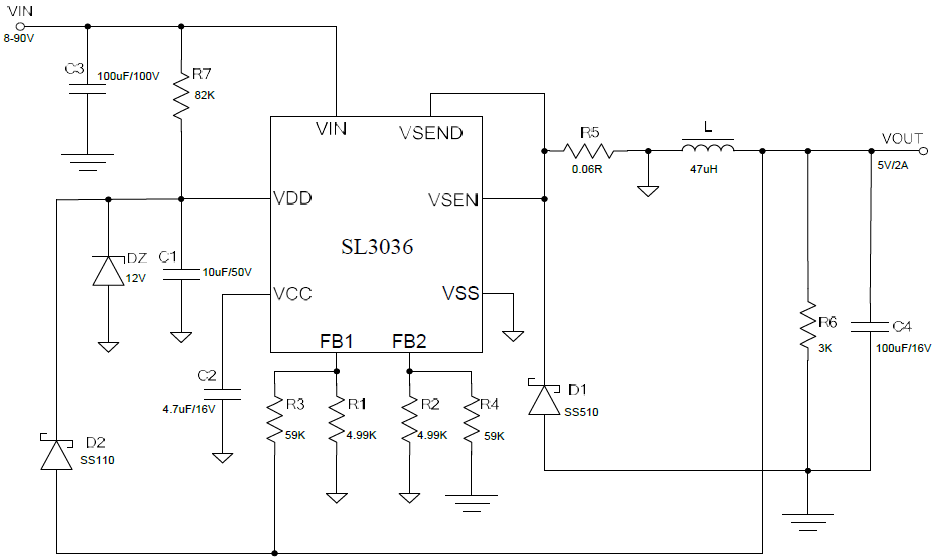

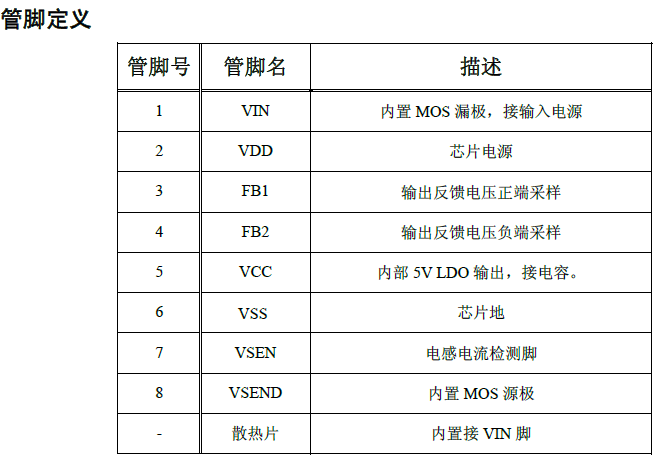

電路圖


下載附件

2023-4-15 10:22 上傳


下載附件

2023-4-15 10:22 上傳


下載附件

2023-4-15 10:22 上傳
