基于STM32單片機的智能藥盒(老人吃藥提醒器)程序原理圖PCB文件

[復制鏈接]
ID:1072951 發表于 2023-4-20 13:52 | 顯示全部樓層 |閱讀模式

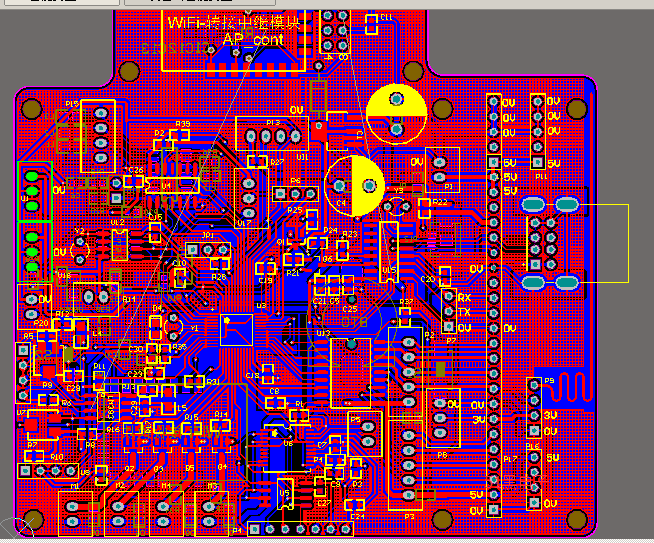

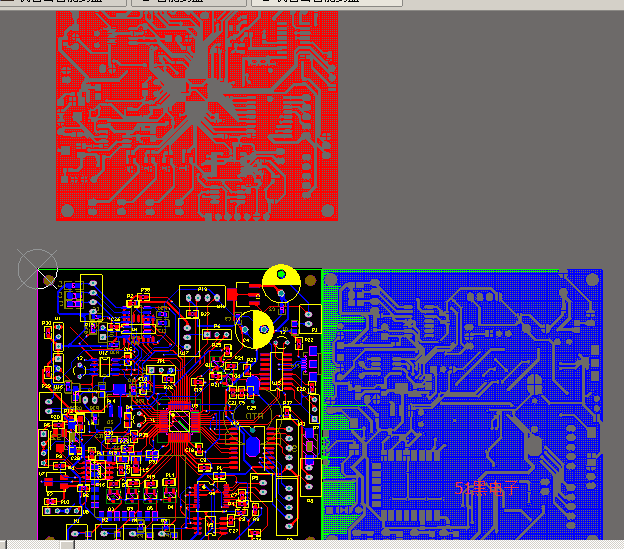

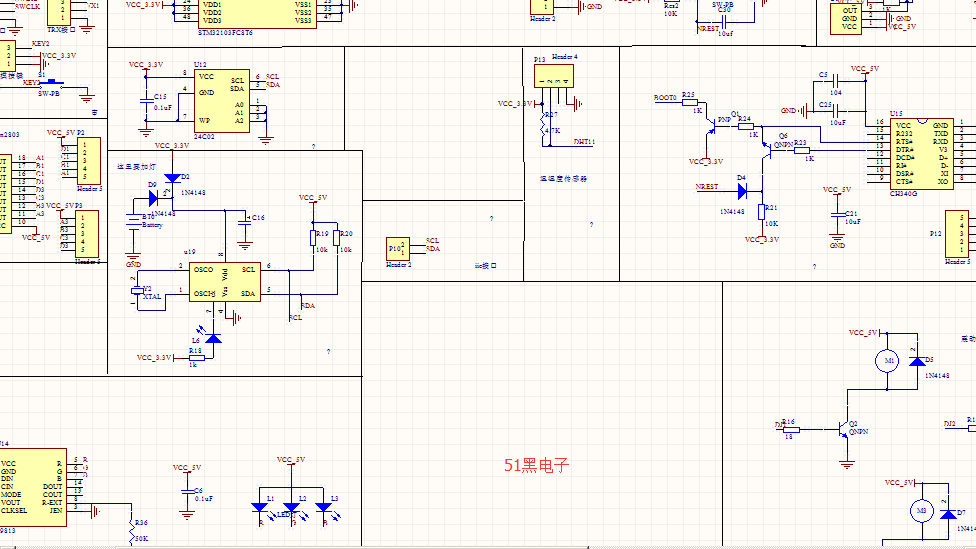

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
51hei.png 51hei.png 51hei.png
    1、修復ST V2.1底板時溫濕度不規則報0的問題[bug:45027]；
    1、支持GoKit2.2硬件（增加RGB燈使能引腳A0）

    1、采用uVision V4.70.0.0軟件
    2、修改了軟件結構，封裝了串口協議部分，進一步提升擴展性；
    3、解決了app上顯示溫度不準確的問題；
    4、修改了入網配置方法；
        長按key1恢復默認配置，短按key2進入Soft AP模式，RGB燈紅色，長按key2進入AirLink模式，RGB燈綠色；
    5、關掉了進入配置模式時電機轉動操作；
    6、解決了APP中自定義燈顏色切換不準確的問題；
    7、完善了協議指令01、03、04、05指令；
    8、解決了上電時RGB高亮一段時間的問題；
    9、需配合最新版GAgent固件

單片機源程序如下:
  1. #include "gokit.h"

  3. int a=0;
  4. int b=0;
  5. u8 wtadd=0;
  6. int h;
  7. int q;
  8. int g;

  10. /*Global Variable*/
  11. uint32_t ReportTimeCount = 0;
  12. uint8_t gaterSensorFlag = 0;
  13. uint8_t Set_LedStatus = 0;
  14. uint8_t NetConfigureFlag = 0;
  15. uint8_t curTem = 0, curHum = 0;
  16. uint8_t lastTem = 0,lastHum = 0;

  18. extern RingBuffer u_ring_buff;
  19. uint8_t p0Flag = 0;

  21. WirteTypeDef_t        WirteTypeDef;
  22. ReadTypeDef_t        ReadTypeDef;

  24. extern uint8_t benday;  //???
  25. extern uint8_t benDhour;//?
  26. extern uint8_t benminute;//?
  27. extern uint8_t bensecond;//?

  29. extern uint8_t getTime[9];
  30. extern uint8_t XIEDate;
  31. extern uint8_t XIEHour;
  32. extern uint8_t XIEMin;
  33. extern uint8_t XIEsecond;
  34. extern unsigned char time[7],Tmp[20],temp,Flag8563_2402;


  37. extern uint8_t Month;
  38. extern uint8_t Date;
  39. extern uint8_t Hour;
  40. extern uint8_t Min;
  41. extern uint8_t second;


  44. uint8_t  CENCHU_A;
  45. uint8_t  CENCHU_B;
  46. uint8_t  CENCHU_C;
  47. uint8_t  CENCHU_D;


  50. uint8_t  ZAOSHI;
  51. uint8_t  ZAOFEN;
  52. uint8_t  ZHONGSHI;
  53. uint8_t  ZHONGFEN;
  54. uint8_t  WANSHI;
  55. uint8_t  WANFEN;

  57. uint16_t cx=0, cxx=0,cxxx=0;


  60. /**
  61.   * @brief  Main program.
  62.   * @param  None
  63.   * @retval None
  64.   */
  65. int main(void)
  66. {
  67.         uint8_t p0_control_buf[MAX_P0_LEN],frist;
  68.         uint16_t cxx=0,cxxx=0;
  69. // uint8_t frist[2] ;
  70.         SystemInit();
  71.         HW_Init();
  72.         Printf_SystemRccClocks();
  73.         SW_Init();
  74.
  75. //         Time_Disposal ();
  76. //PCF8563_set(0x10,0x07,XIEDate,XIEHour,XIEMin,XIEsecond,0x05);//，年、月、日、時、分、秒、星期。BCD碼表示
  77.   Flag8563_2402=0;


  80.
  81.         IIC_ReadBuf(0,Tmp,16);
  82.
  83.          Flag8563_2402=111;
  84.         IIC_ReadBuf(2,&frist,1);// 判斷是否第一次啟動8563
  85.         if((frist&0x20)!=0)
  86.      {
  87.                  PCF8563_set(0x16,0x07,0x14,XIEHour,XIEMin,XIEsecond,0x05);
  88.                  }
  89.
  90.         while(1)
  91.         {
  92.                 if(++cxxx==60000)
  93.                         {
  94.                                 if(++cx>>3)
  95.                                 {
  96.                                 Pro_UART_SendBuf(getTime,9,1);
  97.         Flag8563_2402=WR8563;
  98.                                 PCF8563_read(time);
  99.                           Ben_AckHandle();
  100.                                 printf("\r\nEEPROM: %d %d %d %d %d %d %d %d %d %d %d %d %d   \r\n",Tmp[0],Tmp[1],Tmp[2],Tmp[3],Tmp[4],Tmp[5],Tmp[6],Tmp[7],Tmp[8],Tmp[9],Tmp[10],Tmp[11],Tmp[12]);
  101.                                 printf("\r\nTime: %s %d  %d :%d:%d\r\n","下位機--時間",benday,benDhour,benminute,bensecond);
  102.                                 printf("\r\nTime: %s %d-%d %d:%d:%d \r\n","云端----時間",Month,Date,Hour,Min,second);

  104.                         }
  105.
  106.     if(wtadd==0)
  107.                 {
  108.          if((GPIO_ReadInputDataBit(GPIO_WT588BY_PORT,GPIO_Pin_1)))
  109.        {
  110.         Send_oneline( 0 );
  111.                                  ++wtadd;
  112.           }
  113.            }


  116.
  117.
  118.
  119.

  121.
  122.                 if((Tmp[5] == benDhour && Tmp[6] == benminute&&(bensecond<5))  || (Tmp[7] == benDhour && Tmp[8] == benminute&&(bensecond<5)) || (Tmp[9] == benDhour && Tmp[10] == benminute&&(bensecond<5)))
  123.             {
  124.                                 if(benDhour==0)////bug
  125.                                 {
  126.                                         if(benminute==0)
  127.                                         {}
  128.                                                 else
  129.                         luoyao(Tmp[1],Tmp[2],Tmp[3],Tmp[4]);
  130.             }
  131.
  132.                                 if(benDhour!=0)
  133.                                 {
  134.                                                 if(benminute!=0)
  135.                                         luoyao(Tmp[1],Tmp[2],Tmp[3],Tmp[4]);
  136.
  137.                 }
  138.         }
  139. }
  140.
  141.
  142.                 if(cxx==1)
  143.                 {
  144.                         cxx=0;
  145.                         printf("開始寫入數據");
  146.                         Flag8563_2402=WR2402;
  147.                         Tmp[1]= CENCHU_A;Tmp[2]=CENCHU_B;Tmp[3]=CENCHU_C;Tmp[4]=CENCHU_D;
  148.                   Tmp[5]= ZAOSHI;Tmp[6]=ZAOFEN;Tmp[7]=ZHONGSHI;Tmp[8]=ZHONGFEN;
  149.                   Tmp[9]= WANSHI;Tmp[10]=WANFEN;Tmp[11]=CENCHU_C;Tmp[12]=CENCHU_D;
  150.                   IIC_WriteBuf(0,Tmp,16);
  151.                   IIC_ReadBuf(0,Tmp,16);
  152.         printf("\r\nEEPROM: %d %d %d %d %d %d %d %d %d %d %d %d %d \r\n",Tmp[0],Tmp[1],Tmp[2],Tmp[3],Tmp[4],Tmp[5],Tmp[6],Tmp[7],Tmp[8],Tmp[9],Tmp[10],Tmp[11],Tmp[12]);
  153.                 Flag8563_2402=WR8563;
  154.                 }
  155.
  156.                 KEY_Handle();
  157.                 GizWits_MessageHandle(p0_control_buf, sizeof(WirteTypeDef_t));
  158.                 if(p0Flag == 1)
  159.                 {
  160.                         memcpy((uint8_t *)&WirteTypeDef, p0_control_buf, sizeof(WirteTypeDef_t));
  161.                         GizWits_ControlDeviceHandle();
  162.                         GizWits_DevStatusUpgrade((uint8_t *)&ReadTypeDef, 10*60*1000, 1);
  163.                         p0Flag =0;
  164.                 }
  165.         if(gaterSensorFlag != 0)
  166.         {
  167.             GizWits_GatherSensorData();
  168.             gaterSensorFlag = 0;
  169.         }
  170.         GizWits_DevStatusUpgrade((uint8_t *)&ReadTypeDef, 10*60*1000, 0);
  171.         }
  172. }
  173. /** @addtogroup GizWits_HW_Init
  174.   * @{
  175.   */
  176. void HW_Init(void)
  177. {
  178.         Delay_Init(72);
  179.         UARTx_Init();
  180. //   RGB_KEY_GPIO_Init();
  181.         RGB_LED_Init();
  182.         LED_GPIO_Init();
  183.         KEY_GPIO_Init();
  184.         TIM3_Int_Init(7199,9);   //ms interrupt
  185. //        Motor_Init();
  186.         DHT11_Init();
  187.         IR_Init();
  188.         EXTIX_Init();
  189. }
  190. /** @addtogroup GizWits_SW_Init
  191.   * @{
  192.   */
  193. void SW_Init()
  194. {
  195.         ReadTypeDef.Alert = 0;
  196.         ReadTypeDef.LED_Cmd = 0;
  197.         ReadTypeDef.Infrared = 0;
  198.
  199.         ReadTypeDef.SetA_YAO=0;
  200.   ReadTypeDef.SetB_YAO=0;
  201.   ReadTypeDef.SetC_YAO=0 ;
  202.   ReadTypeDef.SetD_YAO=0;
  203.
  204.         ReadTypeDef.ZAO_SHI=0;
  205.   ReadTypeDef.ZAO_FEN=0;
  206.   ReadTypeDef.SetZHONG_SHI=0 ;
  207.   ReadTypeDef.SetZHONG_FEN=0;
  208.   ReadTypeDef.SetWAN_SHI=0;
  209.   ReadTypeDef.SetWAN_FEN=0;
  210.
  211.         ReadTypeDef.Temperature = 0;
  212.         ReadTypeDef.Humidity = 0;
  213.         ReadTypeDef.Alert = 0;
  214.         ReadTypeDef.Fault = 0;
  215.         GizWits_init(sizeof(ReadTypeDef_t));
  216.         printf("Gokit Init Ok ...\r\n");
  217. }
  218. /** @addtogroup Printf_SystemRccClocks
  219.   * @{
  220.   */
  221. void Printf_SystemRccClocks(void)
  222. {
  223.         uint8_t SYSCLKSource;

  225.         RCC_ClocksTypeDef  SystemRCC_Clocks;
  226.         printf("System start...\r\n");
  227.         SYSCLKSource = RCC_GetSYSCLKSource();
  228.         if(SYSCLKSource==0x04)
  229.                 printf("SYSCLKSource is HSE\r\n");
  230.         else if(SYSCLKSource==0x00)
  231.                 printf("SYSCLKSource is HSI\r\n");
  232.         else if(SYSCLKSource==0x08)
  233.                 printf("SYSCLKSource is PL!\r\n");
  234.
  235.         RCC_GetClocksFreq(&SystemRCC_Clocks);
  236.         printf("SYS clock =%dMHz \r\n",(uint32_t)SystemRCC_Clocks.SYSCLK_Frequency/1000000);
  237.         printf("HCLK clock =%dMHz \r\n",(uint32_t)SystemRCC_Clocks.HCLK_Frequency/1000000);
  238.         printf("PCLK1 clock =%dMHz \r\n",(uint32_t)SystemRCC_Clocks.PCLK1_Frequency/1000000);
  239.         printf("PCLK2_clock =%dMHz \r\n",(uint32_t)SystemRCC_Clocks.PCLK2_Frequency/1000000);
  240.         printf("SADCCLK_Frequencyclock =%dMHz \r\n",(uint32_t)SystemRCC_Clocks.ADCCLK_Frequency/1000000);

  242. }

  244. /*******************************************************************************
  245. * Function Name  : GizWits_ControlDeviceHandle
  246. * Description    : Analy P0 Package
  247. * Input          : None
  248. * Output         : None
  249. * Return         : Bit , Attr_Flags
  250. * Attention                 :
  251. *******************************************************************************/
  252. void GizWits_ControlDeviceHandle()
  253. {
  254.         if( ((WirteTypeDef.Attr_Flags>>8) & 1) == 1)
  255.          {
  256.                 if(Set_LedStatus != 1)
  257.                 {
  258.                         if(WirteTypeDef.LED_Cmd == LED_OnOff)
  259.                         {
  260.                                 printf("\r\nEEPROM: %d %d %d %d %d %d %d %d %d %d %d %d %d \r\n",Tmp[0],Tmp[1],Tmp[2],Tmp[3],Tmp[4],Tmp[5],Tmp[6],Tmp[7],Tmp[8],Tmp[9],Tmp[10],Tmp[11],Tmp[12]);
  261.                                 printf("\r\nTime: %s %d  %d :%d:%d\r\n","下位機--時間",benday,benDhour,benminute,bensecond);
  262.                                 printf("\r\nTime: %s %d-%d %d:%d:%d \r\n","云端----時間",Month,Date,Hour,Min,second);
  263.
  264.                                 LED_RGB_Control(0,0,0);
  265.                                 ReadTypeDef.LED_Cmd = LED_OnOff;
  266.                                 printf("SetLED_Off \r\n");
  267.                         }
  268.                         if(WirteTypeDef.LED_Cmd == LED_OnOn)
  269.                         {
  270.                                 ReadTypeDef.LED_Cmd = LED_OnOn;
  271.
  272.                                 Flag8563_2402=WR8563;
  273.                                  cxx=1;
  274.                                 Time_Disposal();
  275.                           PCF8563_set(0x10,0x07,XIEDate,XIEHour,XIEMin,XIEsecond,0x05);//設置時間，年、月、日、時、分、秒、星期。BCD碼表示
  276.                                 PCF8563_read(time);
  277.                                 Ben_AckHandle();
  278.                                         if(cxx==1)
  279.                           {
  280.                                    cxx=0;
  281.                                   printf("開始寫入數據");
  282.                                   Flag8563_2402=0;
  283.                                  Tmp[1]= CENCHU_A;Tmp[2]=CENCHU_B;Tmp[3]=CENCHU_C;Tmp[4]=CENCHU_D;
  284.                             Tmp[5]= ZAOSHI;Tmp[6]=ZAOFEN;Tmp[7]=ZHONGSHI;Tmp[8]=ZHONGFEN;
  285.                              Tmp[9]= WANSHI;Tmp[10]=WANFEN;Tmp[11]=CENCHU_C;Tmp[12]=CENCHU_D;
  286.                                IIC_WriteBuf(0,Tmp,16);
  287.                                 IIC_ReadBuf(0,Tmp,16);
  288.               printf("\r\nEEPROM: %d %d %d %d %d %d %d %d %d %d %d %d %d  \r\n",Tmp[0],Tmp[1],Tmp[2],Tmp[3],Tmp[4],Tmp[5],Tmp[6],Tmp[7],Tmp[8],Tmp[9],Tmp[10],Tmp[11],Tmp[12]);
  289.                 }
  290.
  291.                                 printf("\r\nTime: %s %d  %d :%d:%d\r\n","下位機--時間",benday,benDhour,benminute,bensecond);
  292.                                 printf("\r\nTime: %s %d-%d %d:%d:%d \r\n","云端----時間",Month,Date,Hour,Min,second);
  293.
  294.                                 ReadTypeDef.LED_Cmd = LED_OnOn;
  295.                                 LED_RGB_Control(254,0,0);
  296.                                 printf("SetLED_On \r\n");
  297.                  if((GPIO_ReadInputDataBit(GPIO_WT588BY_PORT,GPIO_Pin_1)))
  298.        {
  299.         Send_oneline(1);
  300.           }
  301.                         }
  302.                 }
  303.         }
  304.         if( ((WirteTypeDef.Attr_Flags>>9) & 1) == 1)
  305.                 {     printf("開始輸入A藥數據");
  306.                                                 ReadTypeDef.SetA_YAO= WirteTypeDef.SetA_YAO;
  307.                             CENCHU_A= WirteTypeDef.SetA_YAO;
  308.                         printf("輸入的a藥數據為%d  不要忘記寫入哦",CENCHU_A);

  310.         }
  311.
  312.
  313.
  314.
  315.         if( ((WirteTypeDef.Attr_Flags>>10) & 1) == 1)
  316.                 {    printf("開始輸入B藥數據");
  317.                                                 ReadTypeDef.SetB_YAO= WirteTypeDef.SetB_YAO;
  318.                              CENCHU_B= WirteTypeDef.SetB_YAO;
  319.
  320.                         printf("輸入的B要數據%d  不要忘記寫入哦",CENCHU_B);
  321.
  322.         }
  323.                 if( ((WirteTypeDef.Attr_Flags>>11) & 1) == 1)
  324.                         {   printf("開始輸入C藥數據");
  325.                                                         ReadTypeDef.SetC_YAO= WirteTypeDef.SetC_YAO;
  326.                             CENCHU_C = WirteTypeDef.SetC_YAO;
  327.
  328.                         printf("輸入的C要數據%d  不要忘記寫入哦",CENCHU_C);
  329.
  330.         }
  331.         if( ((WirteTypeDef.Attr_Flags>>12) & 1) == 1)
  332.         {
  333.
  334.
  335.                         ReadTypeDef.ZAO_SHI= WirteTypeDef.ZAO_SHI;
  336.                              ZAOSHI= WirteTypeDef.ZAO_SHI;
  337.
  338.                         printf("輸入早晨小時為%d  不要忘記寫入哦",ZAOSHI);
  339.
  340.
  341.         }
  342.                 if( ((WirteTypeDef.Attr_Flags>>13) & 1) == 1)
  343.         {
  344.
  345.
  346.                         ReadTypeDef.ZAO_FEN= WirteTypeDef.ZAO_FEN;
  347.                              ZAOFEN= WirteTypeDef.ZAO_FEN;
  348.
  349.                         printf("輸入早晨分鐘%d  不要忘記寫入哦",ZAOFEN);
  350.
  351.
  352.         }
  353.         if( ((WirteTypeDef.Attr_Flags>>14) & 1) == 1)
  354.         {
  355.
  356.
  357.                         ReadTypeDef.SetZHONG_SHI= WirteTypeDef.SetZHONG_SHI;
  358.                                                                         ZHONGSHI= WirteTypeDef.SetZHONG_SHI;
  359.
  360.                         printf("輸入SHANGWU時為%d  不要忘記寫入哦",ZHONGSHI);
  361.
  362.
  363.         }
  364.                 if( ((WirteTypeDef.Attr_Flags>>15) & 1) == 1)
  365.         {
  366.
  367.
  368.                         ReadTypeDef.SetZHONG_FEN= WirteTypeDef.SetZHONG_FEN;
  369.                              ZHONGFEN= WirteTypeDef.SetZHONG_FEN;
  370.
  371.                         printf("輸入SHANGWU分鐘%d  不要忘記寫入哦",ZHONGFEN);
  372.         }
  373.                         if( ((WirteTypeDef.Attr_Flags>>0) & 1) == 1)
  374.         {
  375.
  376.
  377.                         ReadTypeDef.SetWAN_SHI= WirteTypeDef.SetWAN_SHI;
  378.                              WANSHI= WirteTypeDef.SetWAN_SHI;
  379.
  380.                         printf("晚上的小時%d  不要忘記寫入哦",WANSHI);
  381.
  382.
  383.         }
  384.         if( ((WirteTypeDef.Attr_Flags>>1) & 1) == 1)
  385.         {
  386.
  387.
  388.                         ReadTypeDef.SetWAN_FEN= WirteTypeDef.SetWAN_FEN;
  389.                                                                 WANFEN= WirteTypeDef.SetWAN_FEN;
  390.
  391.                         printf("晚上的分鐘%d  不要忘記寫入哦",WANFEN);
  392.
  393.
  394.         }
  395.                 if( ((WirteTypeDef.Attr_Flags>>2) & 1) == 1)
  396.         {
  397.
  398.
  399.                         ReadTypeDef.SetD_YAO= WirteTypeDef.SetD_YAO;
  400.                                                                 CENCHU_D= WirteTypeDef.SetD_YAO;
  401.
  402.                         printf("輸入D藥數據時為%d  不要忘記寫入哦",CENCHU_D);
  403.
  404.
  405.         }
  406. }

復制代碼
本資料為網絡收集分享給大家,目測還不完善,大家繼續改進一起完善吧,僅供參考,切勿照搬:
程序PCB原理圖.7z (5.87 MB, 下載次數: 50)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:291668 發表于 2023-4-21 09:08 | 顯示全部樓層
好啊，以前一直有人說要做這個，沒想到有人先做到了。感謝分享。學習學習
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
