BP2958 BP8519C低壓模塊原理圖PCB參考設計 12V1A開關電源

[復制鏈接]
跳轉到指定樓層
樓主
ID:630463 發表于 2023-4-26 10:04 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
非隔離電源

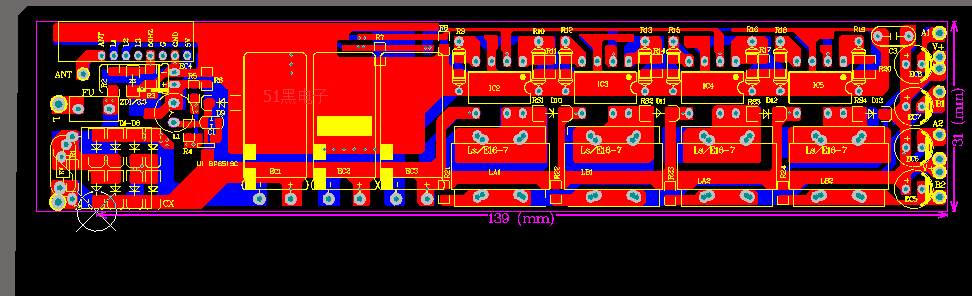

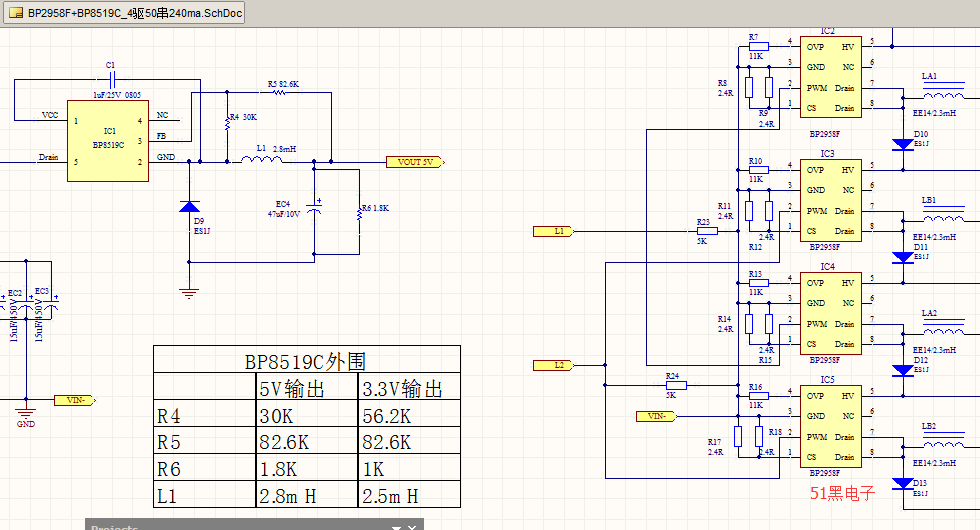

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)



BP2958+BP8519C_低壓模塊參考設計.7z

719.42 KB, 下載次數: 32, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分
