DCDC100V高耐壓大功率升壓型恒流LED驅動芯片

ID:1062608 · 發表于 2023-5-10 18:11

概述
  SL8530A是一款高效率、高精度的升
壓型大功率LED 恒流驅動控制芯片。
  SL8530A內置高精度誤差放大器，固
定關斷時間控制電路，恒流驅動電路等，
特別適合大功率、多個高亮度LED 燈串恒
流驅動。
  SL8530A采用固定關斷時間的控制方
式，關斷時間可通過外部電容進行調節，
工作頻率可根據用戶要求而改變。
  SL8530A通過調節外置的電流采樣電
阻，能控制高亮度LED 燈的驅動電流，使
LED 燈亮度達到預期恒定亮度。在EN 端
加PWM 信號，還可以進行LED 燈調光。
  SL8530A內部集成了VDD 穩壓管，軟
啟動以及過溫保護電路，減少外圍元件并
提高系統可靠性。

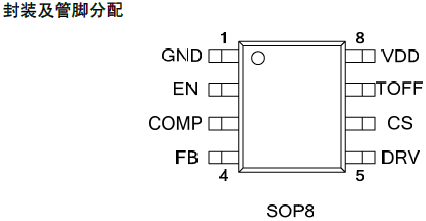

  SL8530A采用SOP8 封裝。

特點
  寬輸入電壓范圍：2.6V~100V
  高效率：可高達95%
  最大工作頻率：1MHz
  CS 限流保護電壓：250mV
  FB 電流采樣電壓：250mV
  芯片供電欠壓保護：2.6V
  關斷時間可調
  智能過溫保護
  軟啟動
  內置VDD 穩壓管

應用
  LED 燈杯
  電池供電的LED 燈串
  平板顯示LED 背光
  大功率LED 照明

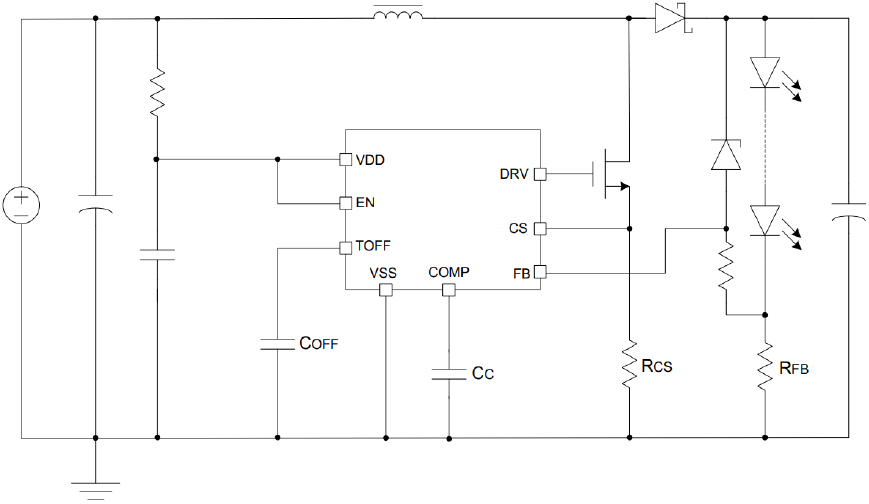

電路圖
