求助GP2Y1014AU0F粉塵傳感器的輸出電壓過低

ID:1067216 · 發表于 2023-5-25 15:53

如題，MCU是STC89C52RC，傳感器是GP2Y1014AU0F，AD芯片是TLC0832

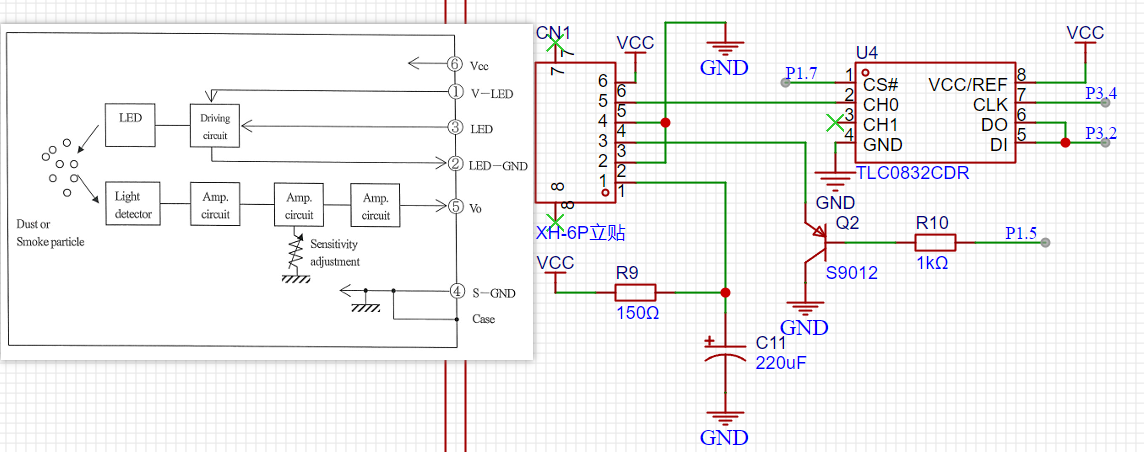

這是傳感器部分的電路，為了方便看把外圍電路和傳感器內部電路放在一起，實物是用線連接的
具體問題是和AD芯片相連的2腳Vout輸出電壓過低，低塵環境萬用表測出來只有0.007~0.016V。
手冊上給的輸出電壓應該在0.6~5.0V，無塵環境應該在0.6~0.9V。
拿其它可以正常讀數的板子用同一個傳感器測出來是0.05~0.20V。

我的板子:Vout輸出電壓0.007-0.016V Vled二極管供電電壓1.37-4.48V Led控制電壓0.59-4.45V
參考的正常板子：Vout輸出電壓0.05-0.20V Vled二極管供電電壓2.00-4.98V Led控制電壓1.80-4.98V

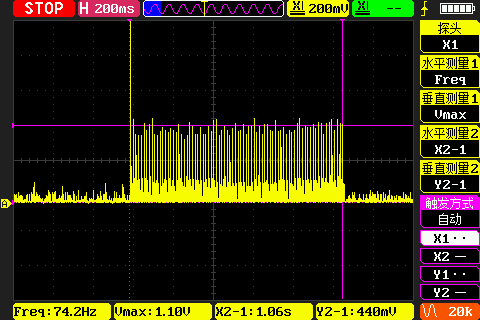

輸出電壓的波形圖：

有一個非�？鋸埖�1V尖刺，其它部分還是0.016V

以下是主要的控制代碼

int GP2Y101x_init()
{
      uchar FC_NUM;                               //定義變量
      long SUM = 0;
               if (FlagStartRH == 1)       //轉換標志是否為1
                     FlagStartRH=0;
                     for(FC_NUM=0;FC_NUM<100;FC_NUM++)
                     {
                              LED_DUST=1;                //打開LED

                              delay_tus(280)


                              //FC=(float)(adc0832(0)-0.6)*0.172/0.5*1000;
                              FC=(float)(adc0832(0)*0.0196-6.6)/0.5*1000;


                              LED_DUST=0;                               //關閉LED

                              SUM=SUM+FC;                //累加數值
                              if(SET_KEY==0) break;
                     }
                     FC = SUM/FC_NUM;    //取平均值
                     if(FC>999) FC = 999;          //正常達不到999
                     SUM=0;                         //累加值清零
            return FC;
}

其中轉換標志FlagStartRH由定時器T0控制，大約1s采樣一次。
為了看過小的輸出電壓有沒有變化，中間的計算公式數值都改過肯定不對。
adc0832轉換函數應該沒問題，至少能讀出電壓變化，主要還是輸出電壓太低了。

/***********************************************************************
2023年5月25日16:25更新進度
***********************************************************************/
抱歉保存草稿點成發帖發出來了，第一次發帖還沒找到在哪里刪除。
問題已經初步解決了，大概是輸出和采集沒對上或者哪里沖突了。

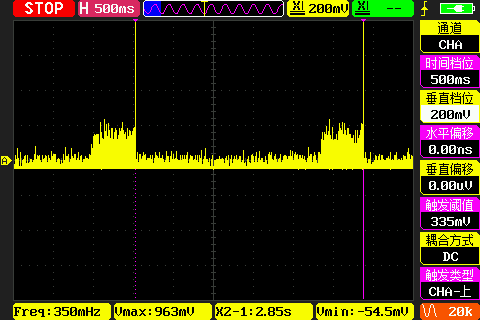

重新測了一遍輸出波形，去電尖刺后可以看到采樣的輸出在0.3V左右，雖然官方數據手冊給的無塵電壓是0.6V，但應該是可以轉換成數據的。

之前沒有提到的是這是一個空氣質量檢測系統，還有溫濕度傳感器之類的其它傳感器，采用的結構是分別按順序控制采樣。
我把GP2Y1014粉塵傳感器的驅動控制單獨提了出來，寫了個只驅動它的代碼，內容基本沒變。

結果，成了，問題沒有出現，直接原因是輸出和采集沒有對上，但根本原因還沒查明。
這是我的設計，接下來一兩周我努力找找原因吧，如果找到會在這里更新。

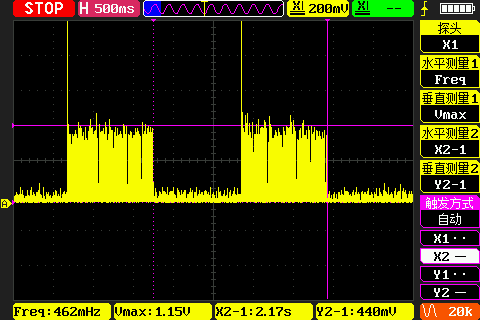

這是正常的無塵波形，讀數還是很低但能正常反饋了。

果然我還是應該把帖子刪了，等我學會怎么刪就回來刪。
謝謝大家進來幫我，麻煩你們了，感激不盡。

ID:1067216 · 發表于 2023-5-25 16:09

剛才想存草稿不小心點成發帖了。我是第一次發帖，問題已經大概找到了。

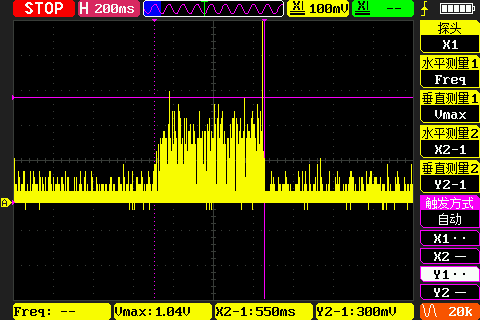

這是標題里的錯誤輸出波形，可以看到還是有0.5V電壓，雖然手冊給的無塵電壓是0.6V但也足以輸出一個合理的數了，那么問題在哪呢。

我問題描述里沒有提及這個系統的另一個傳感器，SHT20溫濕度傳感器。
后來我把GP2Y1014AU0F傳感器單獨摘出來，單獨寫了個驅動控制就成功了。

也就是說，問題應該出在數據傳輸或者驅動過程中兩者沖突了，也可能是我控制部分本來就錯了，某個地方有延遲導致驅動和采樣沒有對上。
具體原因我還沒找到，先在這里更新一下進度。

這是我的DIY內容的一部分，如果接下來一兩周解決不了估計就放棄了，有解決進度會在這里更新。

果然我還是應該把這個帖子刪了，等我學會怎么刪就刪了吧。
謝謝大家點進來看，有什么建議還請暢所欲言。

ID:1112270 · 發表于 2024-3-11 13:57

請問你解決問題了嘛？我也遇到輸出電壓過低的問題
