單片機74HC595循環點亮LED 運行起來會有不止一個LED亮起來?

ID:1080867 · 發表于 2023-5-30 14:03

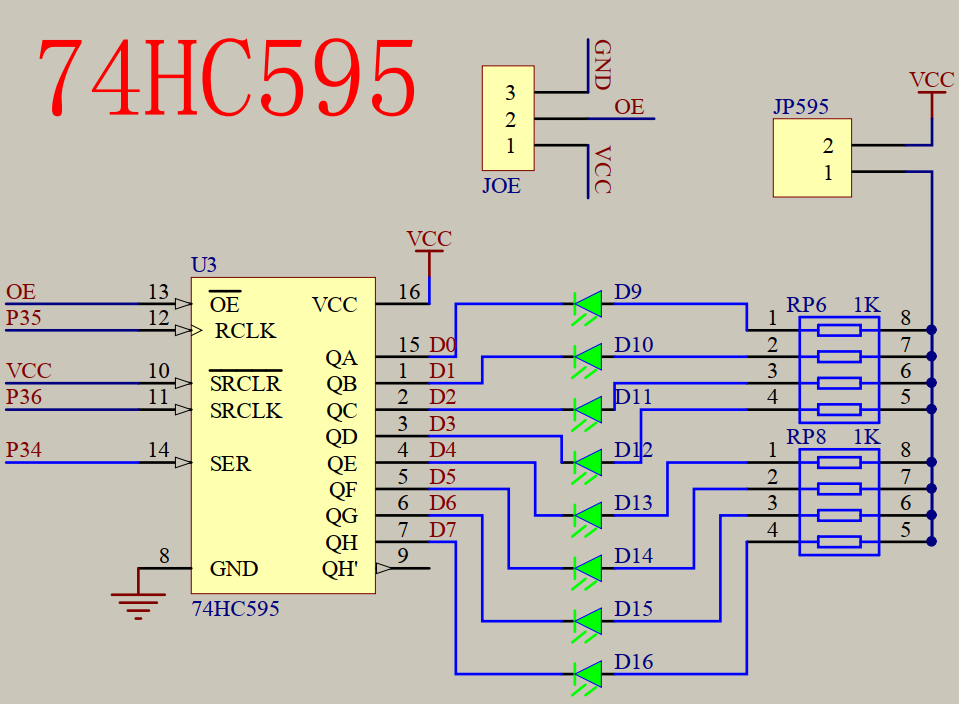

單片機通過74HC595控制8個LED循環點亮，按照D16-D15-D14......D9依次循環，每次亮一個。仿真看著沒問題，實物運行起來會有不止一個LED亮起來，學藝不精，找了很久沒找到問題根源，還請大佬指點迷津。單片機型號STC89C52，晶振12MHz。電路、程序、現象還請看一下附件，先謝過了。

單片機源程序如下:

#include<reg52.h>
#include<intrins.h>
sbit RCK=P3^5; // Pin12 輸出鎖存控制脈沖
sbit SER=P3^4; // Pin14 串行數據輸入
sbit SCK=P3^6; // Pin11 移位脈沖
void HC595_Send(unsigned char byte);
void Delay();
void main()
{
unsigned char i;
unsigned char buffer[8]={0X7F,0XBF,0XDF,0XEF,0XF7,0XFB,0XFD,0XFE};
while(1)
{
for(i=0;i<8;i++) //循環點亮單個LED
{
HC595_Send(buffer[i]);
Delay();
}
}
}
/*驅動HC595*/
void HC595_Send(unsigned char byte)
{
unsigned char i;
for(i=0;i<8;i++) //寫入移位寄存器
{
SCK=0;
SER=byte>>7;
byte<<=1;
SCK=1;
}
RCK=0; //鎖存時鐘產生上升沿更新輸出
_nop_();
RCK=1;
}
/*延時*/
void Delay() //@12.000MHz
{
unsigned char i, j, k;
_nop_();
i = 8;
j = 154;
k = 122;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}

復制代碼

ID:1080867 · 發表于 2023-5-31 23:10

188610329 發表于 2023-5-31 17:20
存在的問題是，你還沒完成下降，就開始上升了。不知道你用的什么單片機，如果1T 的單片機， RCLK = 0; 到 ...

在 RCK=0; RCK=1之間插入多個_nop_()也不起作用；單片機是STC89C52，595供電電壓是5V，萬用表實際測下來是4.97V

ID:624769 · 發表于 2023-5-31 17:20

Cqzm 發表于 2023-5-30 22:55
你好，我照著你的改了下代碼，進入HC595_Send()函數時就將RCK拉低，八位寫完后在拉高RCK，能正常運行了。 ...

存在的問題是，你還沒完成下降，就開始上升了。不知道你用的什么單片機，如果1T 的單片機， RCLK = 0; 到 RCLK =1; 之間，你最少要插入 5個 _nop_(); 如果你的 595是 3V供電的話，你甚至需要插入12個_nop_(); 才夠。

ID:1080867 · 發表于 2023-5-31 14:47

pcf2000 發表于 2023-5-31 09:43
SER=byte>>7; 這句代碼是什么意思，串行輸出不該是一位一位輸出的嗎，你移動7位，高位的數據直接出位， ...

數據是串入并出的，這句是在往移位寄存器里面寫入的

ID:1081090 · 發表于 2023-5-31 13:51

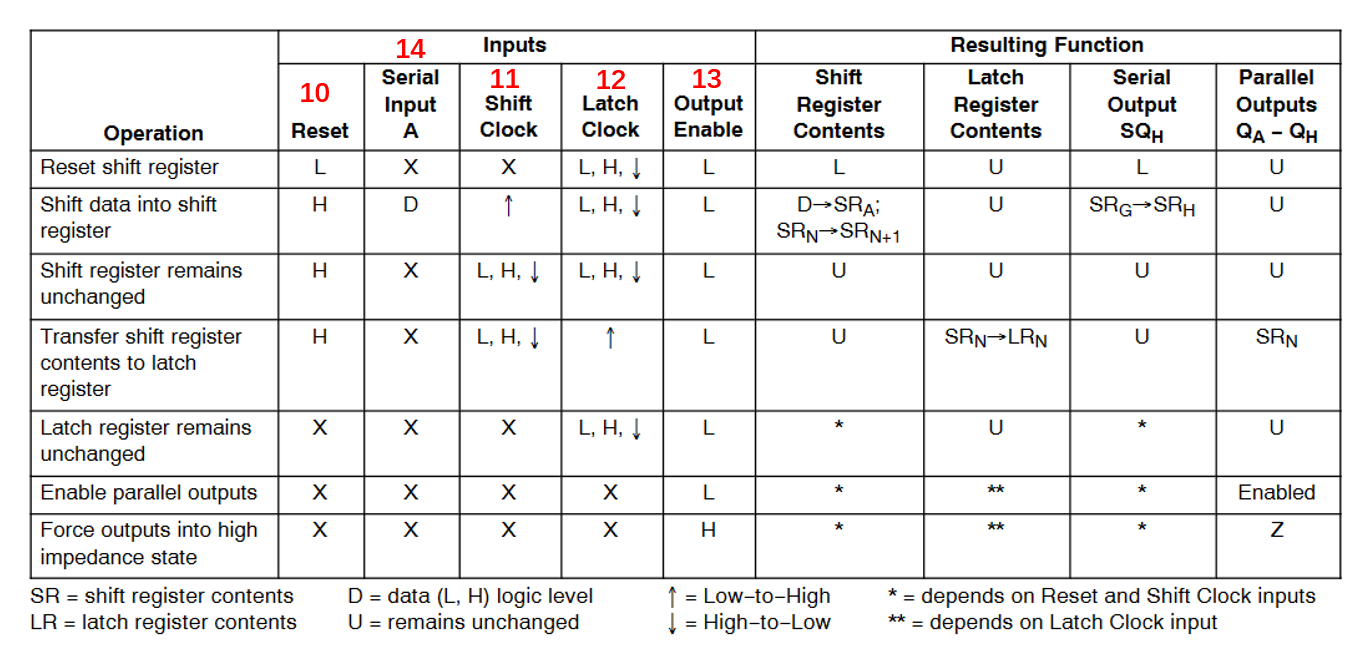

提醒樓主一個冷知識：不同廠家的595芯片，對鎖存和ENABLE的邏輯要求不完全相同，你看下你使用的595芯片對應的手冊就明白了。

ID:123289 · 發表于 2023-5-31 10:37

1、要點，先關閉OE，這樣數據的切換就不會閃動，因?yàn)檫@時不顯示（暗，消影）。
2、給出串行數據；
3、要點：等數據穩定后，再給出移位脈沖信號上沿。
4、待輸出穩定后，打開OE，放出數據。
所謂穩定，也就是插入幾個NOP指令的事。
硬件上要注意，CLK信號，復位信號要做防護，不能受到干擾。

ID:245053 · 發表于 2023-5-31 09:43

本帖最后由 pcf2000 于 2023-5-31 09:51 編輯

SER=byte>>7; 這句代碼是什么意思，串行輸出不該是一位一位輸出的嗎，你移動7位，高位的數據直接出位，就用0補位了，就出現LED燈亮了，
記住，你的電路是0電平點亮LED燈，要實現每次只一只LED點亮，595的輸出每次必須只有一位輸出為0
改為：SER=byte>>1; 即可

ID:1080867 · 發表于 2023-5-30 22:55

wulin 發表于 2023-5-30 16:40
程序沒有什么明顯問題，仿真成功不等于實物就能成功。把595驅動代碼調整一下試試。

你好，我照著你的改了下代碼，進入HC595_Send()函數時就將RCK拉低，八位寫完后在拉高RCK，能正常運行了。修改前HC595_Send()這個函數里面，寫入八位后RCK給一個上升沿這種做法為啥不對呢？l兩者看起來差不多啊，存在什么問題。

void HC595_Write(unsigned char dat)
{
unsigned char i;
RCK=0;
for(i=0;i<8;i++)
{
      SCK=0;
      SER=dat>>7;
      dat<<=1;
      SCK=1;
      _nop_();
}
RCK=1;
}

ID:213173 · 發表于 2023-5-30 16:40

程序沒有什么明顯問題，仿真成功不等于實物就能成功。把595驅動代碼調整一下試試。

#include<reg52.h>
#include<intrins.h>
sbit RCK=P3^5; // Pin12 輸出鎖存控制脈沖
sbit SER=P3^4; // Pin14 串行數據輸入
sbit SCK=P3^6; // Pin11 移位脈沖
void HC595_Send(unsigned char byte);
void Delay();
void main()
{
unsigned char i;
unsigned char buffer[8]={0X7F,0XBF,0XDF,0XEF,0XF7,0XFB,0XFD,0XFE};
SCK=0;
RCK=0;
while(1)
{
for(i=0;i<8;i++) //循環點亮單個LED
{
HC595_Send(buffer[i]);
Delay();
}
}
}
/*驅動HC595*/
void HC595_Send(unsigned char byte)
{
unsigned char i;
for(i=0;i<8;i++)//寫入移位寄存器
{
SER=byte>>7;
SCK=1;
_nop_();
SCK=0;
byte<<=1;
}
RCK=1; //鎖存時鐘產生上升沿更新輸出
_nop_();
RCK=0;
}
/*延時*/
void Delay() //@12.000MHz
{
unsigned char i, j, k;
_nop_();
i = 8;
j = 154;
k = 122;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}

復制代碼
