關于XR2206函數信號發生器的組裝與調試

[復制鏈接]
ID:1084756 發表于 2023-6-18 14:05 | 顯示全部樓層 |閱讀模式
有沒有人做過這個實驗?能說說實驗數據嗎?我做實驗的時候沒做出來
實驗 函數信號發生器的組裝與調試
一、實驗?zāi)康?/font>
  1、 了解單片多功能集成電路函數信號發生器的功能及特點
2、 進一步掌握波形參數的測試方法
二、實驗原理
1、XR2206管腳功能圖:

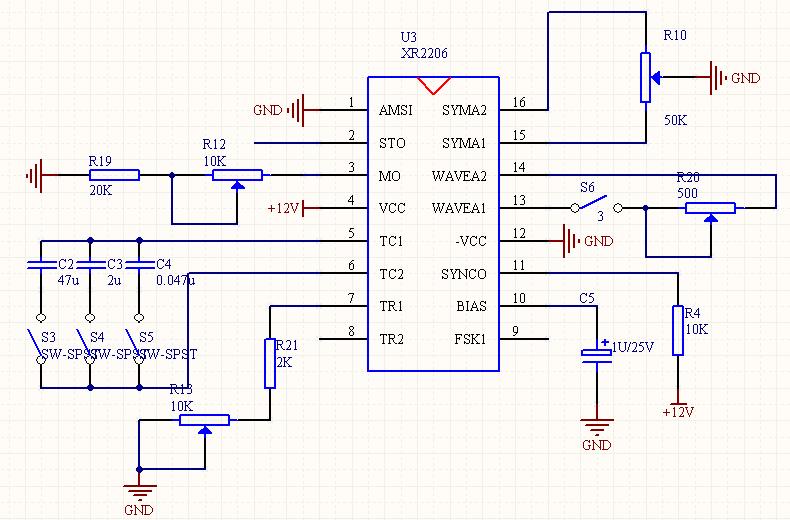

1、 實驗電路如圖:
三、實驗設備與器件
   1、 12V直流電源        2、 雙蹤示波器
3、 頻率計             4、 直流電壓表
5、 XR2206
電位器、電阻器、電容器等
四、實驗內容
    1、 按圖所示的電路圖組裝電路,電位器處于任意位置。
2、 調整電路,使其處于振蕩,產生方波(11腳);產生三角波和正弦波(2腳)。注意:這兩種波形通過S6開關切換
3、 調節電位器R13,使輸出信號頻率從小到大變化,記錄管腳2與11腳(或者運放輸出端)的頻率,列表記錄之。
    4、 改變外接電容C的值,觀測三種輸出波形
    5、 改變電位器R20的值,觀測三角波和正弦波(圓滑度)的變化
五、預習要求
   1、 翻閱有關XR2206的資料,熟悉管腳的排列及其功能。
六、實驗總結
   1、 分別畫出C=47μf,C=2.0μf,0.047uf時所觀測到的方波, 三角波和正弦波的波形圖,從中得出什么結論。
   2、 列表整理C取不同值時三種波形的頻率和幅值。
