FD125CF/FD125MF 帶有嵌入式霍爾傳感器的智能電機驅動器芯片

ID:874201 · 發表于 2023-7-13 14:26

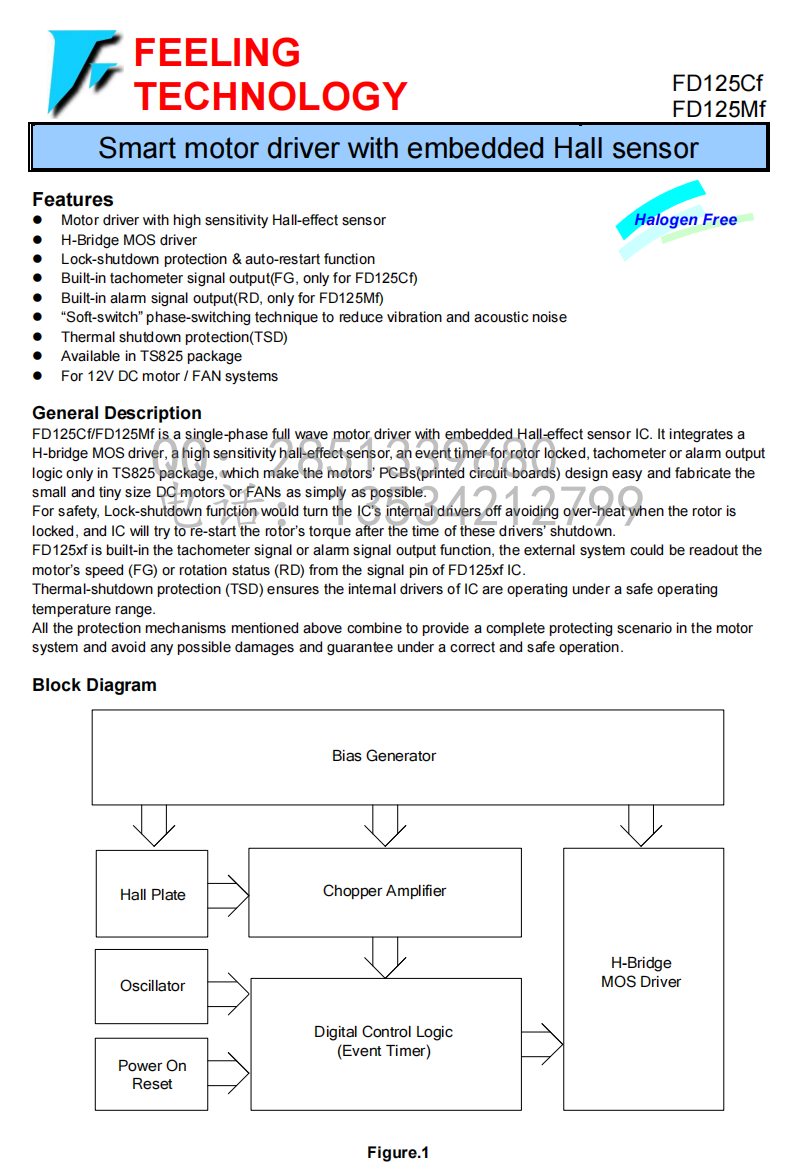

特征
電機驅動與高靈敏度大廳效應傳感器
h橋MOS驅動
鎖關閉保護和自動重啟功能
內置轉速表信號輸出（FG，僅FD125厘米）
內置報警信號輸出（RD，僅FD125Mf）
“軟開關”相開關技術來減少振動和聲音噪音
熱停機保護（TSD）
可在TS825包
12V DC電機/風扇系統

一般說明
FD125Cf/FD125Mf是一種嵌入式霍爾效應傳感器IC的單相全波電機驅動器。它集成了h橋MOS驅動程序，高靈敏度大廳效應傳感器，一個事件計時器轉子鎖定，轉速表或報警輸出邏輯僅在TS825包，使電機的多氯聯苯（印刷電路板）設計簡單和制造小型直流電機或風扇盡可能簡單。
為了安全起見，鎖定關閉功能將關閉IC的內部驅動器，避免在驅動子鎖定時過熱，IC將嘗試在這些驅動器關閉后重新啟動轉子的扭矩。
FD125xf內置于轉速表信號或報警信號輸出功能中，外部系統可以從FD125xf IC的信號引腳中讀出電機的速度（FG）或旋轉狀態（RD）。
熱停機保護（TSD）確保集成電路的內部驅動器在一個安全的工作溫度范圍內運行。
上述所有的保護機制結合起來，為電機系統提供了一個完整的保護場景，避免了任何可能的損害，并保證了正確和安全的運行。
