Altium Designer顯示未連接的飛線顯示問題

ID:709761 · 發表于 2023-7-14 08:14

AD隱藏全部只顯示未連接的飛線，一些線頭太細太小，不容易被發現，怎么辦

ID:712097 · 發表于 2023-7-14 15:41

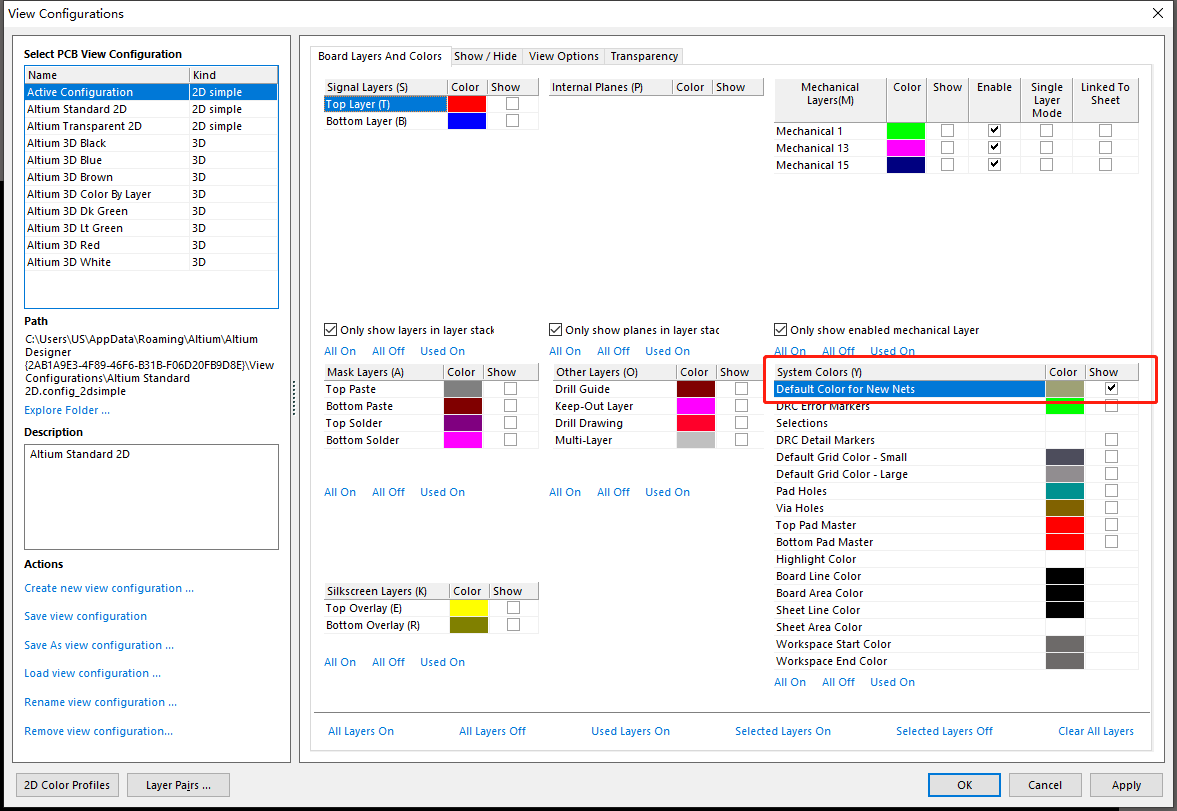

按快捷鍵L，彈出以下圖層設置：
點擊All Layers off ，把所有層關閉顯示，只保留Default Color for New Nets，
即可顯示所有未連接的飛線，如下圖。

ID:821429 · 發表于 2023-7-14 23:18

View->Connections->Show all
