STM32單片機驅動0.96寸OLED屏遇到的問題

ID:1041200 · 發表于 2023-7-31 23:42

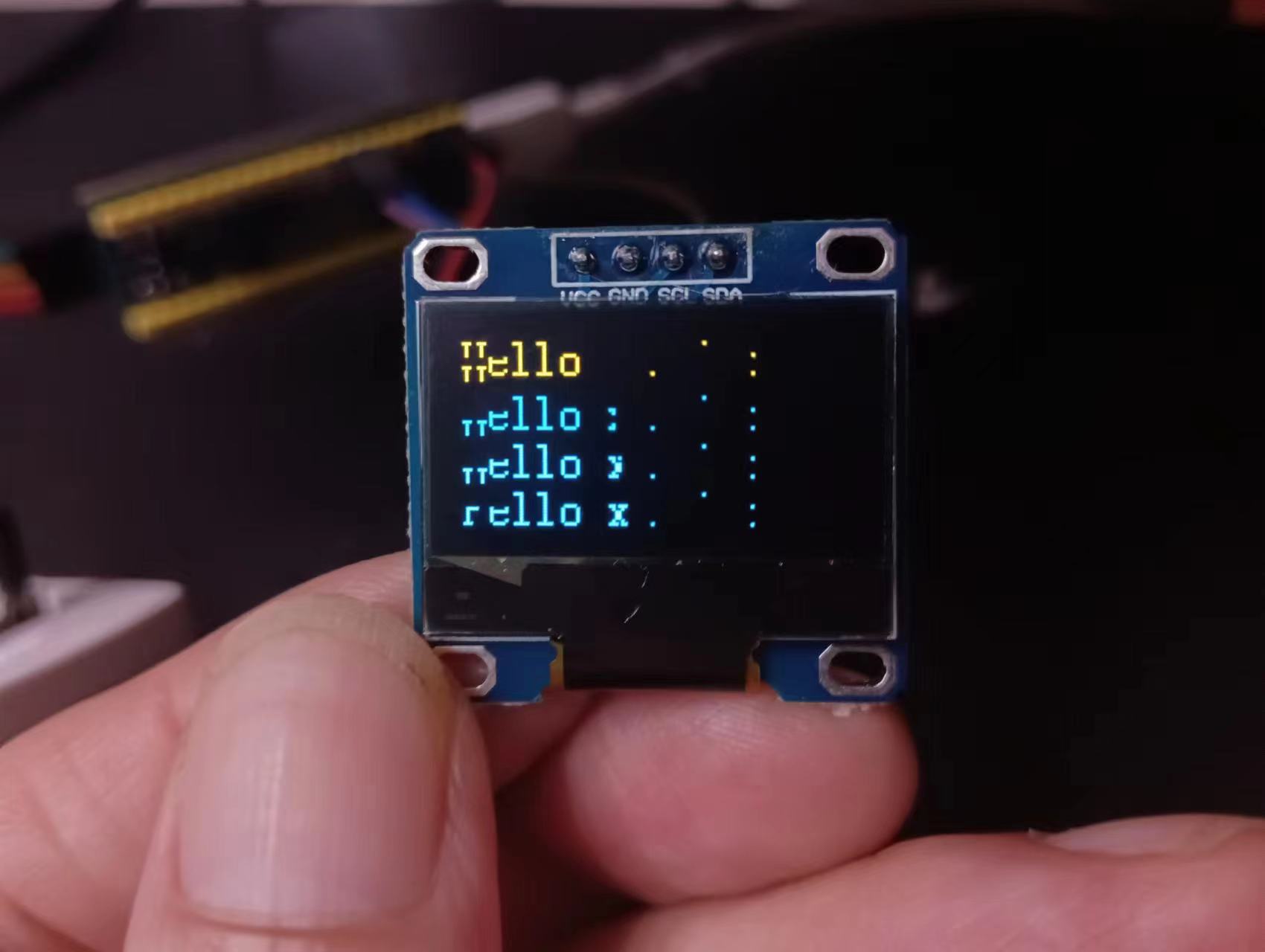

使用STM31F103V8T6的單片機最小系統板，IIC通訊，SCL是B8引腳，SDA是B9引腳，驅動0.96寸OLED。通電后發現顯示出現問題，如下圖：

      幾乎所有字符都是殘缺的，但是又沒有明顯規律。

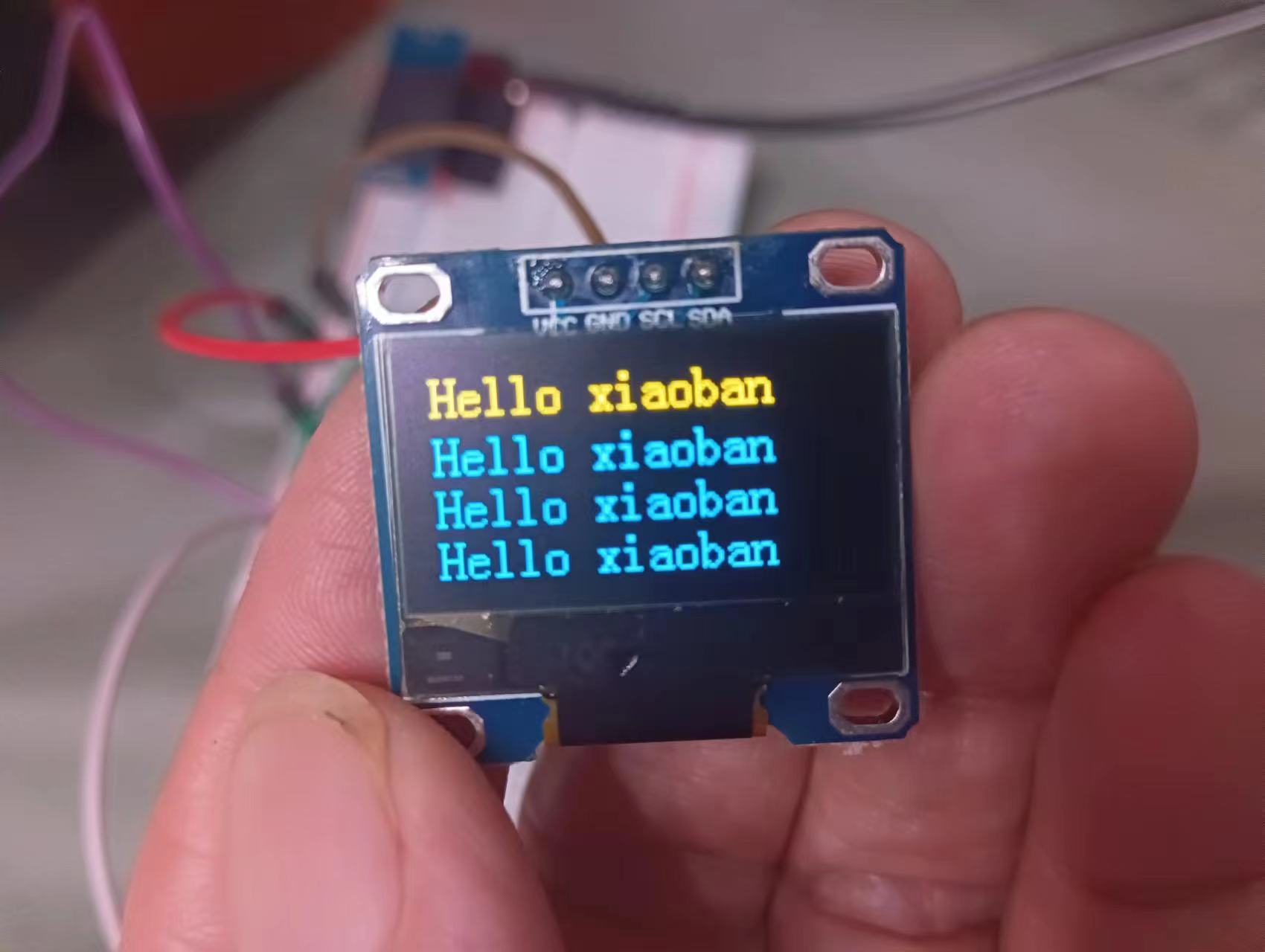

      首先懷疑是OLED屏壞了，可是更換到另一個最小系統板上，OLED是正常的，如下圖

            程序是江科大的標準例程，之前使用過多次，應該也無問題。
            那么問題應該就是最小系統板壞了。想請教一下大家，是哪個部分出現問題，才會導致這種現象呢？
            如果是通訊出現問題，似乎也不該是這樣，每個像素位置都沒錯，只是有些像素點消失了。

ID:123289 · 發表于 2023-8-1 08:54

你引用了別人的函數，但無法證明這個函數對此屏是正確的。

ID:69038 · 發表于 2023-8-1 09:09

能點亮顯示，說明硬件連接、軟件初始化是正常的，你換了一個系統板完全正常，那就只有兩種情況：一是你的送顯代碼有問題，二是你的系統板接觸不良或受到干擾。

ID:1041200 · 發表于 2023-8-1 09:19

yzwzfyz 發表于 2023-8-1 08:54
你引用了別人的函數，但無法證明這個函數對此屏是正確的。

程序和屏幕的搭配并沒有問題，因?yàn)樵诹硪粋€(gè)最小系統板上是可以正常使用的，只是更換了最小系統板，就這樣了。

ID:1041200 · 發表于 2023-8-1 09:27

這個顯示程序，是江科大的標準例程，網上無數學習者都在用的，本身應該沒有問題。它和OLED屏搭配在另一款最小系統板上是一直能正常使用的，更換了最小系統板就出問題了，換回去就又OK了，所以問題肯定是出在新買的最小系統板。我只是想不出來最小系統板的哪里出問題會出現這種怪異癥狀。

ID:219796 · 發表于 2023-8-1 10:21

那就可能是兩個最小系統晶振不一樣，延遲不夠吧

ID:123289 · 發表于 2023-8-1 15:08

單片機程序?qū)τ布怯嗅槍?duì)性的。硬件不同，程序就不一定適用了，怎么辦呢？
打開引用的函數，進行修改，或自己編寫。這都需要你有足夠的單片機基礎！

ID:1089381 · 發表于 2023-8-1 15:51

可能是最小系統板出問題了，建議仔細檢查，或者讓商家給你換一個

ID:555516 · 發表于 2023-8-6 13:49

hongsehuasheng 發表于 2023-8-1 09:27
這個顯示程序，是江科大的標準例程，網上無數學習者都在用的，本身應該沒有問題。它和OLED屏搭配在另一款最 ...

你更換的最小系統的所掛載的總線頻率是不是和之前舊的一樣？如果不一樣的話就是軟件IIC時序有問題，我之前用過江科大的程序，在F1系列的單片機和F4系列是不通用的，檢查一下是不是IIC時序有問題，加延時試一下。
