51單片機風速檢測程序和電路原理圖

[復制鏈接]
跳轉到指定樓層
樓主

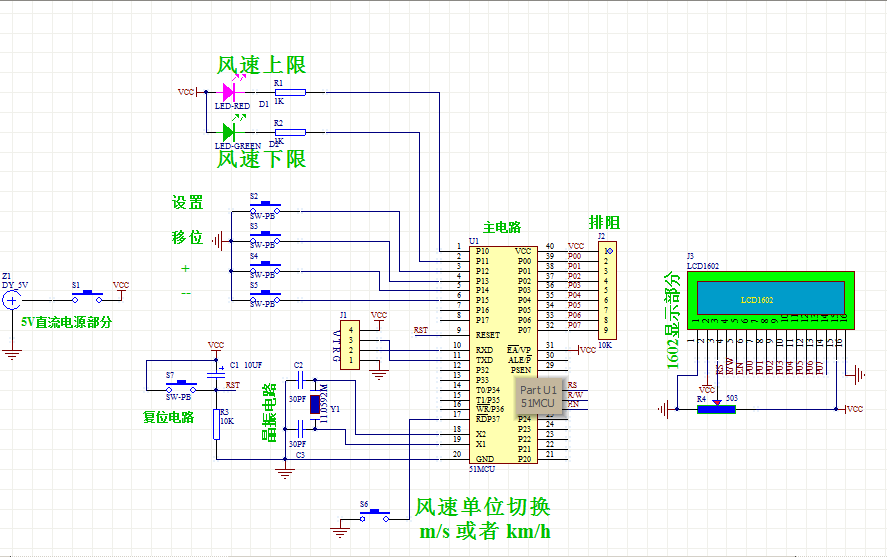

51單片機風速檢測電路原理圖如下：


單片機源程序如下:
  1. #include"main.h"
  2. uchar dat1[3];      //接收緩存
  3. extern uchar dat[3];//風速上限，下限，初始化標記
  4. uchar fs=0;         //風速默認   km/h
  5. sbit set=P1^2;      //設置
  6. sbit yw=P1^3;       //移位
  7. sbit add=P1^4;      //＋
  8. sbit cut=P1^5;      //－
  9. sbit change=P3^7;   //切換
  10. sbit red=P1^0;sbit green=P1^1;//超限指示燈，上限，下限
  11. bit flag1=0;        //默認 0(km/h)  1(m/s)
  12. uchar dengji=0;

  14. uchar code word2[16]= {"***Anemometer***"};//開機界面
  15. uchar code word11[16]={"Wind=   m/s  L00"};//m/s
  16. uchar code word12[16]={"Wind=   km/h L00"};//km/h
  17. uchar code word1[16]= {" Wind =    km/h "};//km/h  設置界面
  18. uchar code hehe[16]=  {"Wind upper limit"};//設置風速上限界面
  19. uchar code haha[16]=  {"Wind lower limit"};//設置風速下限界面

  21. //======================================ms級延時函數=================================
  22. void delay1m(uint x)
  23. {
  24.   uint k,j;
  25.   for(k=0;k<x;k++)      //連數x次，約 x ms
  26.       for(j=0;j<120;j++);   //數120 次，約1 ms
  27. }
  28. //================================定時器0/1初始化函數================================
  29. void uart_init()
  30. {
  31.   TMOD=0x20;          //定時器1工作于方式2,八位自動重裝
  32.   TR1=1;
  33.         TH1=0xfd;TL1=0xfd;  //波特率9600
  34.         SCON=0x50;          //串口工作于方式1,10位uart
  35.         ES=EA=1;            //開串口中斷,總中斷,串口中斷優先
  36. }
  37. /**************************開機初始化保存的數據*****************/
  38. void init_eeprom()
  39. {
  40.         read(0x20);read(0x22);read(0x24);//先讀
  41.         if(dat[2]!=22)                //新的單片機初始單片機內部eeprom
  42.         {
  43.                 dat[0]= 20;     //初始上限
  44.                 dat[1]= 3;      //初始下限
  45.                 dat[2]=22;
  46.                 EA=0;
  47.                 eraze(0x20);delay1m(5);write(0x20);delay1m(5);//保存上限
  48.                 eraze(0x22);delay1m(5);write(0x22);delay1m(5);//保存下限
  49.                 eraze(0x24);delay1m(5);write(0x24);delay1m(5);//保存標記數據
  50.                 EA=1;
  51.         }
  52. }
  53. //================================主函數=============================================
  54. void main()
  55. {
  56.         uint i;
  57.         uart_init();
  58.         init_1602();
  59.         delay1m(100); //延時等待1602穩定
  60.         init_eeprom();
  61.         while(1)
  62.         {
  63.                 i++;if(i>4000)//動態延時讀取溫濕度值
  64.     {
  65.       i=0;EA=0;SBUF=0xaa;while(!TI);TI=0;EA=1;   //間隔發送查詢指令
  66.     }
  67.                 if(!change)//切換單位顯示
  68.                 {
  69.                         delay1m(10);
  70.                         if(!change)
  71.                         {
  72.                                 flag1 = ~flag1;
  73.                                 if(flag1==0)//顯示km/h  等級
  74.                                 {
  75.                                         w_string(0xc0,word12);
  76.                                 }
  77.                                 else if(flag1==1)//顯示m/s
  78.                                 {
  79.                                         w_string(0xc0,word11);
  80.                                 }
  81.                         }
  82.                         while(!change);   //等待按鍵彈起
  83.                 }
  84.                 key_wind_up_down();   //風速上限調整
  85.         }
  86. }
  87. //=======================================風速上限，下限調整函數================================
  88. void key_wind_up_down()
  89. {
  90.         uchar dz[3]={0xc8,0xc9,0xca};//風速上下限數據在1602上顯示的地址
  91.         uchar wei;   //需要調整的位
  92.         uchar buf[3];//風速上限緩存
  93.         uint counter;//用于產生閃爍效果
  94.         if(!set)
  95.         {
  96.                 delay1m(10);
  97.                 if(!set)//進入風速上限設置
  98.                 {
  99.                         while(!set);
  100.                         red=green=1;wei=0;
  101.                         buf[0]=dat[0]/100;
  102.                         buf[1]=dat[0]/10%10;
  103.                         buf[2]=dat[0]%10;//當前風速上限拆分后賦值給buf[]
  104.                         w_string(0x80,hehe);  //"Wind upper limit"
  105.                         w_string(0xc0,word1); //" Wind = 000km/h "
  106.                         do
  107.                         {
  108.                                 counter++;if(counter>4000){counter=0;}//清零
  109.                                 if(counter>2000){write_cmd(dz[wei]);write_dat(0x20);}//顯示空格
  110.                                 if(counter<=2000)//顯示數據
  111.                                 {
  112.                                         fs_display(0xc8,buf[0]+'0',buf[1]+'0',buf[2]+'0');//123km/h
  113.         }
  114.                                 if(!yw)//按下yw,調整右移
  115.                                 {
  116.                                         delay1m(10);
  117.                                         if(!yw)
  118.                                         {
  119.                                                 while(!yw);
  120.                                                 wei++;if(wei>2){wei=0;}
  121.                                         }
  122.                                 }
  123.                                 if(!add)//加1
  124.                                 {
  125.                                         delay1m(10);
  126.                                         if(!add)
  127.                                         {
  128.                                                 while(!add);
  129.                                                 buf[wei]++;if(buf[wei]>9){buf[wei]=9;}
  130.                                         }
  131.                                 }
  132.                                 if(!cut)//減1
  133.                                 {
  134.                                         delay1m(10);
  135.                                         if(!cut)
  136.                                         {
  137.                                                 while(!cut);
  138.                                                 buf[wei]--;if(buf[wei]==0xff){buf[wei]=0;}
  139.                                         }
  140.                                 }
  141.                                 if((buf[0]*100+buf[1]*10+buf[2])<=dat[1])  //保證上限大于下限
  142.                                 {
  143.                                         dat[0]=dat[1]+1;
  144.                                         buf[0]=dat[0]/100;
  145.                             buf[1]=dat[0]/10%10;
  146.                             buf[2]=dat[0]%10;
  147.                                 }
  148.                         }while(set);//按下set設置確定
  149.                         delay1m(100);while(!set);//等待彈起
  150.
  151.                         dat[0]=buf[0]*100+buf[1]*10+buf[2];
  152.                         EA=0;
  153.                         eraze(0x20);delay1m(5);write(0x20);delay1m(5);//保存上限
  154.                         EA=1;
  155.                         //=====================================下限設置=============================================
  156.                         red=green=1;wei=0;
  157.                         buf[0]=dat[1]/100;
  158.                         buf[1]=dat[1]/10%10;
  159.                         buf[2]=dat[1]%10;//當前風速下限拆分后賦值給buf[]
  160.                         w_string(0x80,haha);  //"Wind Lower limit"
  161.                         w_string(0xc0,word1); //" Wind = 000km/h "
  162.                         do
  163.                         {
  164.                                 counter++;if(counter>4000){counter=0;}//清零
  165.                                 if(counter>2000){write_cmd(dz[wei]);write_dat(0x20);}//顯示空格
  166.                                 if(counter<=2000)//顯示數據
  167.                                 {
  168.                                         fs_display(0xc8,buf[0]+'0',buf[1]+'0',buf[2]+'0');//123km/h
  169.         }
  170.                                 if(!yw)//按下yw,調整右移
  171.                                 {
  172.                                         delay1m(10);
  173.                                         if(!yw)
  174.                                         {
  175.                                                 while(!yw);
  176.                                                 wei++;if(wei>2){wei=0;}
  177.                                         }
  178.                                 }
  179.                                 if(!add)//加1
  180.                                 {
  181.                                         delay1m(10);
  182.                                         if(!add)
  183.                                         {
  184.                                                 while(!add);
  185.                                                 buf[wei]++;if(buf[wei]>9){buf[wei]=9;}
  186.                                         }
  187.                                 }
  188.                                 if(!cut)//減1
  189.                                 {
  190.                                         delay1m(10);
  191.                                         if(!cut)
  192.                                         {
  193.                                                 while(!cut);
  194.                                                 buf[wei]--;if(buf[wei]==0xff){buf[wei]=0;}
  195.                                         }
  196.                                 }
  197.                                 if((buf[0]*100+buf[1]*10+buf[2])>=dat[0])//保證下限小于上限
  198.                                 {
  199.                                         dat[1]=dat[0]-1;
  200.                                         buf[0]=dat[1]/100;
  201.                             buf[1]=dat[1]/10%10;
  202.                             buf[2]=dat[1]%10;
  203.                                 }
  204.                         }while(set);//按下set設置確定
  205.                         delay1m(100);while(!set);//等待彈起
  206.
  207.                         dat[1]=buf[0]*100+buf[1]*10+buf[2];
  208.                         EA=0;eraze(0x22);delay1m(5);write(0x22);delay1m(5);EA=1;//保存上限
  209.
  210.                         if(flag1==0)//顯示km/h
  211.                         {
  212.                                 w_string(0xc0,word12);
  213.                         }
  214.                         else if(flag1==1)//顯示m/s
  215.                         {
  216.                                 w_string(0xc0,word11);
  217.                         }
  218.             w_string(0x80,word2);
  219.                 }
  220.         }
  221. }
  222. //===================================================================================
  223. void uart_interrupt()interrupt 4
  224. {
  225.         while(!RI);RI=0;dat1[0]=SBUF;//接收頭字節
  226.         if(dat1[0]==0xbb)
  227.         {
  228.                 while(!RI);RI=0;dat1[1]=SBUF;          //1#風速值
  229.                 while(!RI);RI=0;dat1[2]=SBUF;   //2#風速值
  230.         }
  231.         if(dat1[1]==0x00)fs=dat1[2];      //1#或者2#傳感器只要有一個在線就可以
  232.         else fs=dat1[1];
  233.         //==================================報警判斷===============================================
  234.         if(fs>dat[0]){red=0;green=1;}
  235.         else if(fs<dat[1]){green=0;red=1;}
  236.         else if((fs<=dat[0])&&(fs>=dat[1])){red=1;green=1;}
  237.         //==================================等級判斷==============================================
  238.         if(fs<1)dengji=0;
  239.         else if((fs>=1)&&(fs<=5))dengji=1;
  240.         else if((fs>=6)&&(fs<=11))dengji=2;
  241.         else if((fs>=12)&&(fs<=19))dengji=3;
  242.         else if((fs>=20)&&(fs<=28))dengji=4;
  243.         else if((fs>=29)&&(fs<=38))dengji=5;
  244.         else if((fs>=39)&&(fs<=49))dengji=6;
  245.         else if((fs>=50)&&(fs<=61))dengji=7;
  246.         else if((fs>=62)&&(fs<=74))dengji=8;
  247.         else if((fs>=75)&&(fs<=88))dengji=9;
  248.         else if((fs>=89)&&(fs<=102))dengji=10;
  249.         else if((fs>=103)&&(fs<=117))dengji=11;
  250.         else if((fs>=118)&&(fs<=133))dengji=12;
  251.         else if((fs>=134)&&(fs<=149))dengji=13;
  252.         else if((fs>=150)&&(fs<=166))dengji=14;
  253.         else if((fs>=167)&&(fs<=183))dengji=15;
  254.         else if((fs>=184)&&(fs<=201))dengji=16;
  255.         else if((fs>=202)&&(fs<=220))dengji=17;
  256.         //=================================================================================
  257.         if(flag1==0){}    //km/h
  258.         else if(flag1==1) //m/s
  259.         {
  260.                 fs=((float)fs/3.6)+0.5;
  261.         }
  262.         //=================================================================================
  263.         if(fs/100==0)
  264.         {
  265.                 write_cmd(0xc0+5);write_dat(0x20);//最高位為0，顯示空
  266.         }
  267.         else
  268.         {
  269.                 write_cmd(0xc0+5);write_dat(fs/100+0x30);
  270.         }
  271.         if((fs/100==0)&&(fs/10%10==0))     //最高位為0，次高位也為0，顯示空
  272.         {
  273.                 write_cmd(0xc0+6);write_dat(0x20);
  274.         }
  275.         else
  276.         {
  277.                 write_cmd(0xc0+6);write_dat(fs/10%10+0x30);
  278.         }
  279.         write_cmd(0xc0+7);write_dat(fs%10+0x30);//最低位顯示
  280.         //=================================顯示等級================================
  281.         write_cmd(0xc0+13);write_dat('L');
  282.         if(dengji<10){write_cmd(0xc0+14);write_dat(0x20);}  //等級十位,顯示空
  283.         else {write_cmd(0xc0+14);write_dat(dengji/10+0x30);}
  284.         write_dat(dengji%10+0x30);  //顯示等級最低位
  285. }
復制代碼

所有資料51hei附件下載:


3 實物圖.zip

122.68 KB, 下載次數: 28, 下載積分: 黑幣 -5

2 程序.zip

60.14 KB, 下載次數: 34, 下載積分: 黑幣 -5

1 電路圖.zip

278.26 KB, 下載次數: 32, 下載積分: 黑幣 -5

4 元件清單.zip

6.79 KB, 下載次數: 28, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:689425 發表于 2023-8-13 11:22 | 只看該作者
相當實用，下載了，謝謝
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
