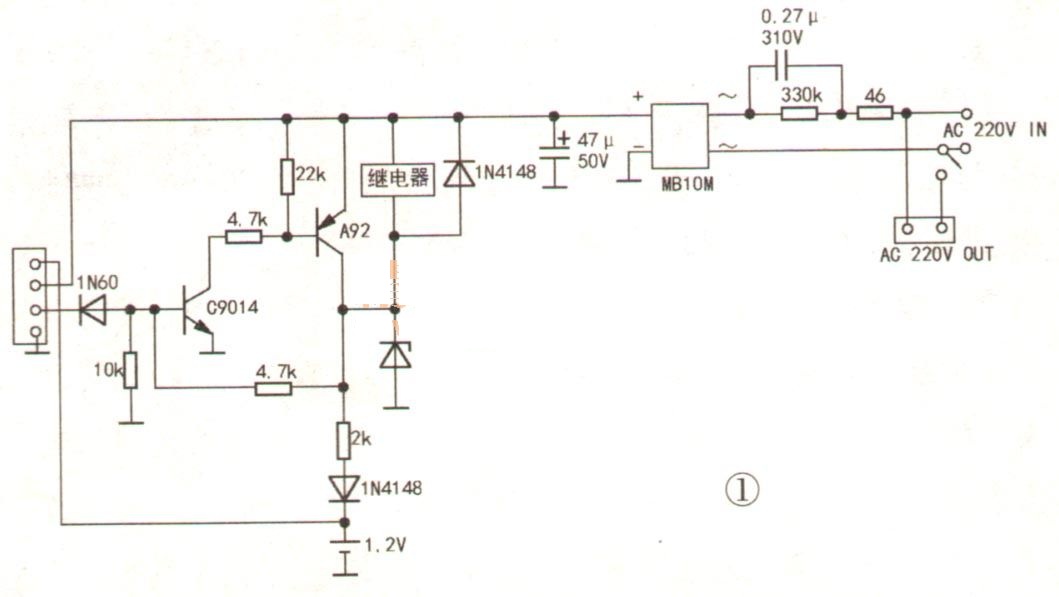

先上電路圖
一只T01型節能定時器，上電后，液晶屏顯示正常，能正常設定時間，但按動“模式”按鈕切換至“開”狀態，無輸出，測試發現繼電器未閉合,繼電器為24V單刀單擲功率繼電器（220V輸入端那個接在火線和輸出中間的開關就是）
拆解后在“開”狀態下測試?yán)^電器控制端電壓12.5V，整流橋輸出端14VDC，整流橋前端220V交流只有7VAC（還是17V，這個不太確定了，但是很低），穩壓管位置電壓2V
在“關狀態下”繼電器控制端電壓幾乎為0，整流橋輸出端3V，輸入端1V多，穩壓管還是2V
有個特別的地方，我斷電后用萬用表二極管檔位測整流橋輸入端，有壓降，1.9V（整流橋沒問題，拆下來測試過，也更換過）
電路中三極管、繼電器、1N60和1.2V電池都沒問題
疑問：
1、為什么上電后220V電壓會被拉掉，有可能哪里損壞了
2、為整流橋兩輸入端會有壓降，理論上來說不是應該電阻無窮大嗎
3、按照這個電路，穩壓管穩的應該是多少V（拆解的時候被我搞斷掉了，，不知道什么型號）
|
|
