DCDC輸入8-120V 輸出12V 0.2A庫侖計智能屏顯專用方案

ID:1062608 · 發表于 2023-9-6 11:01

概述
  SL3036H 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置150V/3A功率MOS，最高輸入電壓可超過120V。
  SL3036H 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可高達1.5A 以上。
  SL3036H 同時支持輸出恒壓和輸出恒流功能。
  SL3036H 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。
  SL3036H 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。
  SL3036H 采用ESOP8 封裝，散熱片內置接VIN 腳。

特點
  寬輸入電壓范圍：8V~120V
  輸出電壓從4.2V 到30V 可調
  支持輸出恒壓恒流
  支持輸出12V/1.5A，5V/1.5A
  高效率：可高達95%
  工作頻率：140KHz
  低待機功耗
  內置過溫保護、輸出短路保護
  內置軟啟動

應用
  追蹤器
  恒壓源
  電動汽車、電動自行車、電瓶車
  扭扭車、卡車

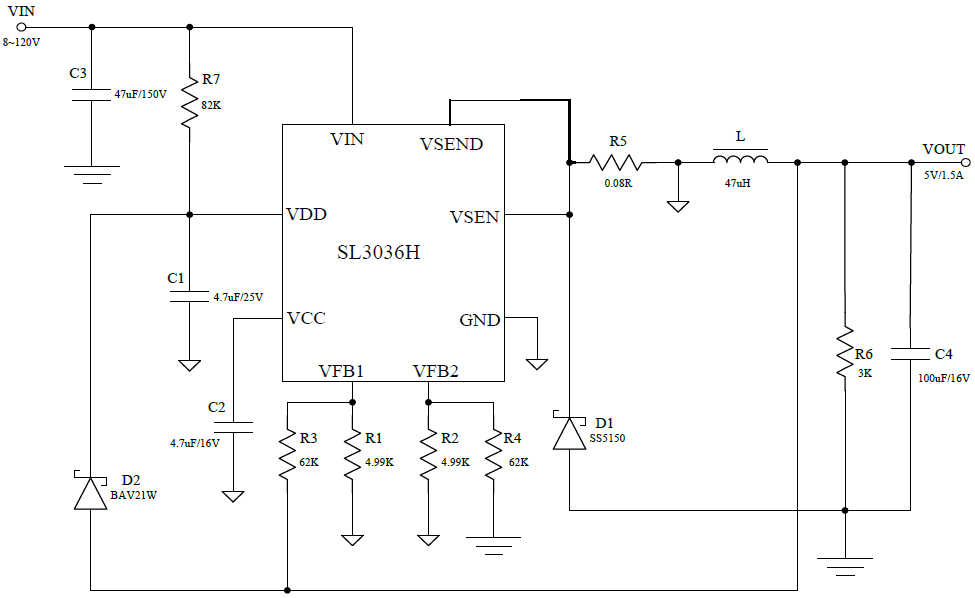

電路圖

封裝及管腳

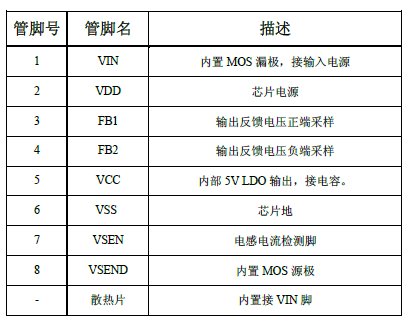

管腳定義
