48V轉12V10A開關電源(電動車轉換器)制作附電路原理圖

ID:72088 · 發表于 2023-9-23 21:33

最近被KA3845制作的DC--DC轉換器工作原理搞蒙圈了，單它實實在在能工作，還生產實際使用，

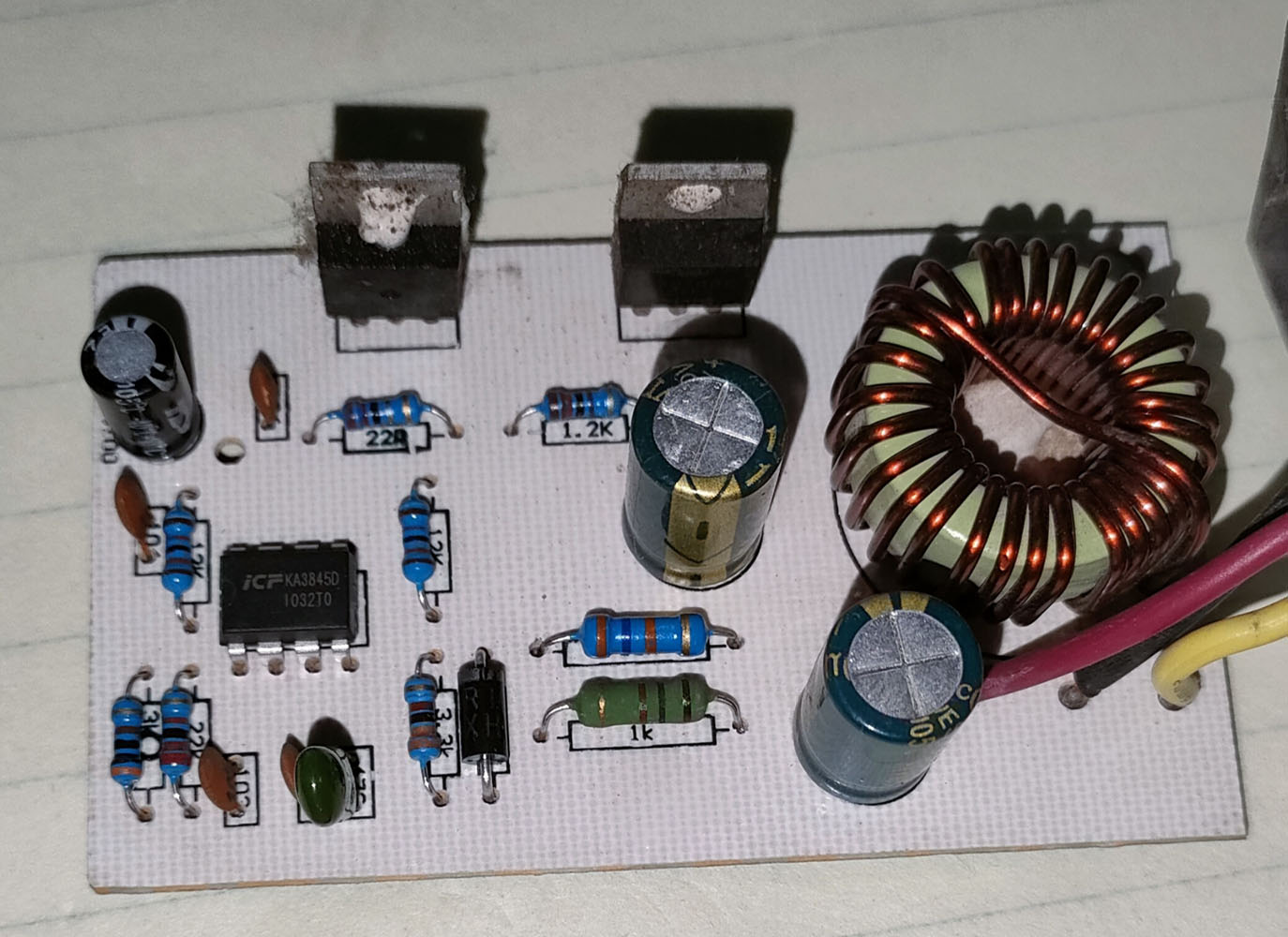

感慨學無止境啊，看實物圖

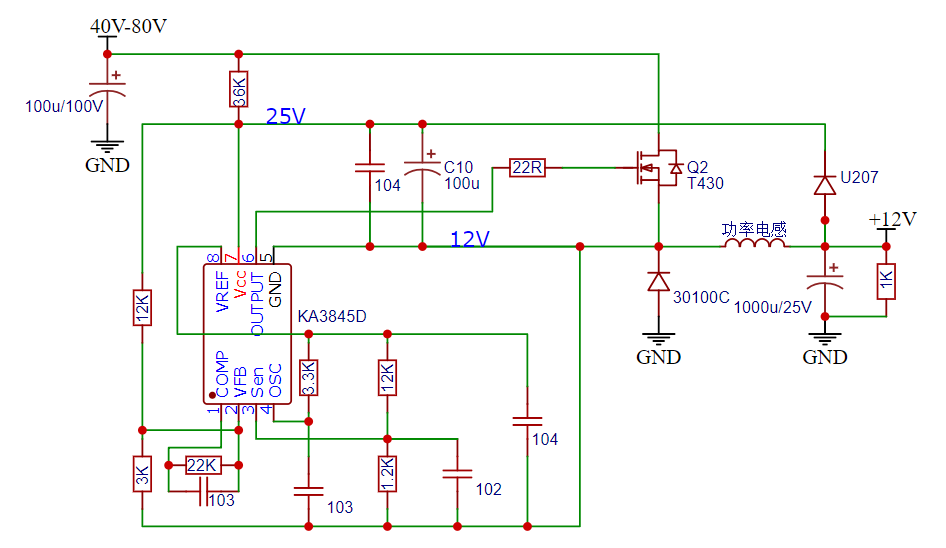

這是我畫的原理圖，反復對比沒有錯誤。
電壓點標注是我實際工作測量的電壓

大家討論討論

ID:917199 · 發表于 2023-9-24 15:58

第5引腳看起來很可疑。不想討論。

ID:689425 · 發表于 2023-9-26 16:21

這圖.......確實懵逼

ID:1094287 · 發表于 2023-9-27 21:08

大佬，這種電路應該用什么辦法分析啊?

ID:34149 · 發表于 2023-9-27 22:58

這電路圖似乎看起來不是很好分析��？

ID:536683 · 發表于 2023-9-28 08:35

timerzero 發表于 2023-9-24 15:58
第5引腳看起來很可疑。不想討論。

電路用的是N-mos做的開關管，3845是浮地工作的，5腳的接法沒毛病。

ID:852885 · 發表于 2023-9-28 17:06

通過36K啟動電路，給VCC提供電壓，當電壓達到8.6V門檻電壓時，芯片開始正常工作。8腳提供5V基準電壓，5V通RC電路給4腳產生上百K振蕩頻率。12K和3K分壓到VFB（基準2.5V），使輸出電壓為12.5V。芯片正常工作后，6腳產生PWM信號，48V電壓給功率電感充電儲能，當MOS管截止時，功率電感--12V--負載--30100C，所以這是一個非隔離反激式電路，核心元件就是功率電感的感量和30100C肖特基管。

ID:147419 · 發表于 2023-10-30 15:20

電路中Q2，T430發生擊穿導通損壞，那么12V的負載是不是全部被48V電壓燒毀。給有好點的后級保護。。。。。。。。。。

ID:200118 · 發表于 2023-11-1 18:43

圖中沒看見Q1。。。

ID:513213 · 發表于 2023-11-6 14:54

timerzero 發表于 2023-9-24 15:58
第5引腳看起來很可疑。不想討論。

同樣疑問

ID:72088 · 發表于 2023-11-7 11:04

banguangan 發表于 2023-9-28 08:35
電路用的是N-mos做的開關管，3845是浮地工作的，5腳的接法沒毛病。

對，實際應用產品，大家不用懷疑能不能正常工作，5腳浮地，7腳供電對5腳電壓只要達到啟動電壓就行�？磥磉@電路有助于提升知識儲備

ID:870445 · 發表于 2023-12-5 20:11

3845和后級不共地

ID:57414 · 發表于 2023-12-6 08:42

Q2這個MOS會工作不正常，需要自舉電路驅動。
看錯了，這個是浮地驅動，應該沒有問題。

ID:1103057 · 發表于 2023-12-7 11:14

怎么做到過流保護和穩壓的？

ID:149332 · 發表于 2023-12-11 11:39

這是UC3845的浮地應用線路，看看線性穩壓IC也可以浮地應用，就很容易理解了！

ID:1109254 · 發表于 2024-1-15 23:52

timerzero 發表于 2023-9-24 15:58
第5引腳看起來很可疑。不想討論。

ID:1109441 · 發表于 2024-1-16 20:38

正在電子市場采購，邊學邊練才能掌握一點。

ID:30165 · 發表于 2024-3-6 08:54

timerzero 發表于 2023-9-24 15:58
第5引腳看起來很可疑。不想討論。

3845伏地工作沒毛病。
