HC-14 LoRa模塊的使用

[復制鏈接]
ID:313887 發表于 2023-9-25 23:29 | 顯示全部樓層 |閱讀模式
1、HC-14的LoRa模塊共計6個引腳,分別
LoRa----->STM32
VCC------->5V
GND------->GND
RX---------->RX
TX--------->RX
STA-------->不連接
Key--------->當Key引腳接入GND的時候,LoRa模塊進入透傳模式
當Key引腳懸空的時候,LoRa模塊進入透傳模式

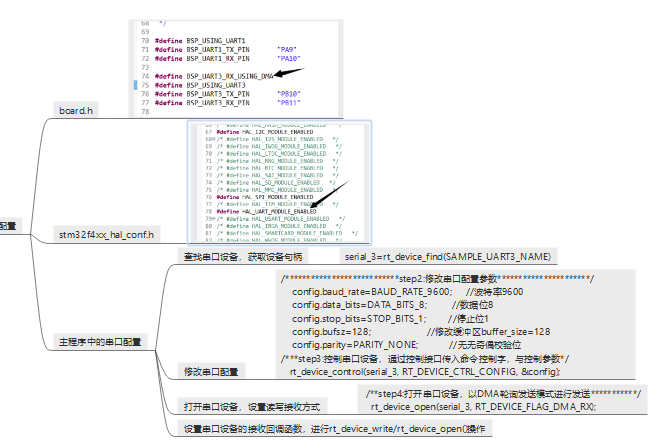

2、RT_Thread操作系統上,驅動LoRa模塊的步驟
(2.1)、在board.h中設置需要驅動的串口號和DMA定義
(2.2)、在stm32f4xx_hal_conf.h中使能串口
(2.3)、串口配置
